Marchio: SKYLINE
Numero modello: SL-1666
Moq: 1 insieme
Termini di pagamento: T/T (deposito del 50%, 50% prima della spedizione), L/C
Capacità di fornitura: 20 set al mese
Informazioni Dettagliate
Luogo di origine:
Dongguan, Guangdong, Cina
Certificazione:
UL1666, ISO 9001
Norma applicabile:
UL1666
Strati della camera:
3 strati, interno 1,22 x 2,44 m
Altezze degli strati:
Fondo 1,22 m, primo 3,66 m, secondo 2,24 m
Materiale della camera:
Muri di mattoni di spessore 203 mm, pavimento intermedio in cemento 127-203 mm
Apertura dello strato intermedio:
305 x 610 mm, 203 mm dalla parete posteriore, 102 mm dalla parete laterale
Porte di accesso:
Sul primo e sul secondo strato
Illuminazione interna:
Lampade antideflagranti ad alta temperatura
Misurazione della temperatura:
Termocoppia tipo K US OMEGA, 28 AWG, fino a 700 C, precisione 0,1 C
ventilatore centrifugo:
1,5KW
Controllo di velocità del fan:
Convertitore di frequenza Taiwan Taian
misurazione del flusso d'aria:
Contalitri bidirezionale con termocoppia e micro sensore di pressione differenziale
Bruciatore:
Testa del bruciatore in acciaio da 1/2 pollice, piastra di diffusione della fiamma da 6,4 mm (lavora
Accensione:
Accenditore al nitruro di silicio, 24 V, riscalda fino a 800-1000 C in pochi secondi
Treno del gas:
Riduttore Ito Mirai giapponese, elettrovalvola Yataike, filtro Guilong italiano, regolatore di fluss
regolatore di portata in peso:
ALICAT USA, 0-3,5 g/s, +/-0,8%, uscita 0-5 V
Acquisizione dei dati:
Advantech ADAM-4520/4117/4118, OMRON CP1H-XA40DR-A + CP1W-TS004
Rilascio del calore del bruciatore:
154,5 kW, prova 30 minuti
costruzione civile:
Infrastruttura fornita dal cliente
Imballaggi particolari:
Custodia in legno standard per esportazione con rivestimento in pellicola e materiale tampone
Capacità di alimentazione:
20 set al mese
Evidenziare:

CMR Vertical Shaft Cable Rating

,

154.5kW Multi-Cable Burner Test

,

Silicon Nitride Auto-Ignition System

Descrizione del prodotto

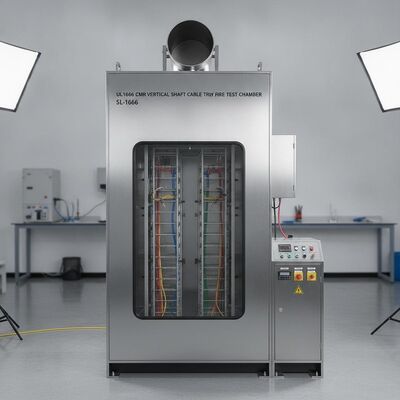

Camera di prova per cavi per condotti verticali UL1666 CMR per la certificazione di cavi ignifughi
La SL-1666 La camera di prova per cavi CMR riproduce le condizioni di combustione di più cavi installati verticalmente in un pozzo ventilato e valuta le loro prestazioni ignifughe in conformità con UL 1666. I risultati positivi sono classificati come grado CMR.
Vengono posizionati più campioni su un pozzo verticale e un bruciatore con un rilascio di calore di 154,5 kW viene applicato per 30 minuti. Criterio di superamento: la fiamma non deve propagarsi alla parte superiore della stanza alta 12 piedi e la temperatura non deve superare i 454,4 °C. La densità del fumo non è inclusa in questo test.
Camera di prova per combustione
Struttura della camera 3 strati, interno 1,22 x 2,44 m; strato inferiore alto almeno 1,22 m, primo strato alto 3,66 m, secondo strato alto 2,24 m. Ogni strato ha aperture di 305 x 610 mm.
Materiali di costruzione Pareti in mattoni spessi 203 mm, solaio intermedio in calcestruzzo gettato spesso 127-203 mm.
Apertura intermedia 305 x 610 mm, a 203 mm dalla parete posteriore e a 102 mm dalla parete laterale.
Apertura superiore Bocchetta di scarico in alto per il rilascio di fumo durante il test.
Accesso e illuminazione Porte di accesso al primo e secondo strato per l'installazione di campioni e termocoppie; illuminazione interna antideflagrante ad alta temperatura.
Misurazione della temperatura Termocoppia tipo K US OMEGA, 28 AWG, nominale fino a 700 °C, precisione 0,1 °C, monitorata tramite software.
Nota: costruzione civile / infrastrutture fornite dal cliente.
Sistema di alimentazione dell'aria
  • Ventilatore centrifugo da 1,5 kW che fornisce il volume d'aria di prova richiesto dallo standard
  • Inverter di frequenza Taiwan Taian per regolare la velocità della ventola e controllare il volume d'aria della camera
  • Misuratore di flusso bidirezionale con termocoppia e sensore di microdifferenziale di pressione per misurare e visualizzare il flusso d'aria in ingresso
Fonte di accensione
  • Bruciatore: testa del bruciatore in acciaio da 1/2 pollice con piastra di diffusione della fiamma in acciaio da 6,4 mm, lavorata a CNC secondo le dimensioni standard
  • Accensione: accenditore in nitruro di silicio, 24 V, si riscalda a 800-1000 °C in decine di secondi; controllato via software
Sistema di alimentazione del gas
  • Il treno del gas include valvola di riduzione della pressione Japan Ito Mirai, valvola a solenoide Taiwan Yataike, valvola di ritegno del gas, filtro del gas Italy Guilong, separatore olio-acqua Taiwan Yataike e controllore di massa del gas US ALICAT, montato in un armadio di controllo a griglia metallica
  • Controllore di massa: US ALICAT, intervallo 0-3,5 g/s, precisione ±0,8%, uscita 0-5 V, impostabile via software
  • Tempo di combustione e altri parametri impostati tramite software
Sistema di acquisizione dati computerizzato
Schede di acquisizione Taiwan Advantech: ADAM-4520, ADAM-4117, ADAM-4118 x2, con controller OMRON CP1H-XA40DR-A e modulo di temperatura CP1W-TS004. Visualizzazione: visualizza 8 termocoppie sul secondo strato e 1 sul primo strato, giudica automaticamente se la temperatura della camera soddisfa il requisito prima del test e visualizza la velocità dell'aria e la velocità di scarico.
