Marchio: SKYLINE
Numero modello: SL-7601S
Moq: 1 insieme
Termini di pagamento: T/T (deposito del 50%, 50% prima della spedizione), L/C
Capacità di fornitura: 10 SET AL MESE
Informazioni Dettagliate
Luogo di origine:
Dongguan, Guangdong, Cina
Certificazione:
UL1685-2018, ISO 9001
Piastra in acciaio superiore della scala:
610 x 610 x 3,2 mm
Fonte di accensione:
Bruciatore a nastro propano 341 x 30 mm, 242 fori
Norma applicabile:
UL1685-2018
Disposizione dei fori del bruciatore:
242 fori da 1,35 mm su 3 file sfalsate (81/80/81)
Misuratore di portata del propano:
Misuratore di portata massica da 230 mm3/s
Misuratore di flusso d'aria:
Misuratore di portata massica da 1330 mm3/s
Dimensioni interne della camera (AxLxL):
3353 x 2438 x 2438 mm
Lunghezza della traccia:
910 mm
Struttura della camera:
Piastra in acciaio inox con strato isolante termico, interno verniciato nero
Sorgente luminosa:
Lampada alogena al quarzo PHILIPS, 100 W, 12 V CC, 2000-3000 lm
Rilevatore di luce:
Fotocellula al silicio
Torre di raccolta fumi:
Cubo da 914 mm su sommità conica con inclinazione di 40 gradi
Condotta di scarico:
AISI304, diametro interno 405 mm x lunghezza 5500 mm
Condotta di scarico:
AISI304, diametro interno 405 mm x lunghezza 5500 mm
Prova scala:
SUS304, 305 x 76 x 2400 mm, distanza tra i pioli 25 mm
Flusso volumetrico di scarico:
0,65 +/- 0,5 m3/s
Flusso volumetrico di scarico:
0,65 +/- 0,5 m3/s
Sonda bidirezionale:
0-200 Pa, precisione +/-1 Pa
Sonda bidirezionale:
0-200 Pa, precisione +/-1 Pa
Sensore di temperatura:
Termocoppia con guaina di tipo K, filo da 1,5 mm (GB/T 16839.1-1997)
Sistema di controllo:
Software NI LabVIEW + scheda di acquisizione dati Advantech
Alimentazione elettrica:
220 V/380 V, 50 Hz
Imballaggi particolari:
Custodia in legno standard per esportazione con rivestimento in pellicola e materiale tampone
Capacità di alimentazione:
10 SET AL MESE
Evidenziare:

UL1685 Vertical Tray Flame Test

,

Real-Time Smoke Obscuration Recording

,

405mm ID Exhaust Duct System

Descrizione del prodotto

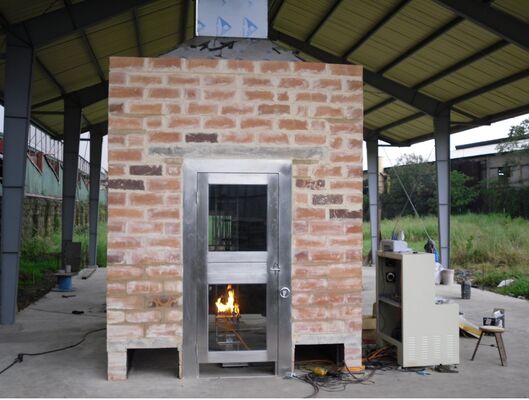

Apparecchiatura per test di propagazione del fuoco verticale e rilascio di fumo per cavi in fibra ottica SL-7601S
Il SL-7601S è un sistema di prova antincendio su larga scala che valuta le prestazioni di propagazione verticale della fiamma e di rilascio del fumo di cavi elettrici e in fibra ottica in conformità con UL 1685-2018 — Standard per la prova di propagazione del fuoco verticale e rilascio di fumo per cavi elettrici e in fibra ottica.
Ambito di applicazione
  • Determina la propagazione verticale della fiamma e il rilascio di fumo di cavi e cavi in fibra ottica secondo lo standard di combustione FT4
  • Metodo di prova: i cavi sono legati verticalmente su una scala e accesi; l'altezza di combustione e la generazione di fumo vengono ispezionate post-test
Parametri tecnici principali
Dimensioni interne della camera (A x L x P)3353 x 2438 x 2438 mm
Struttura della cameraPannello in acciaio inossidabile con strato di isolamento termico, interno verniciato di nero
Torre di raccolta fumoTorre cubica da 914 mm, conico superiore a 40°
Scala di prova (vassoio)Scala SUS304 305 (L) x 76 (P) x 2400 (A) mm, spaziatura pioli 25 mm; piastra superiore in acciaio 610 x 610 x 3,2 mm
Fonte di accensioneBruciatore a nastro di propano, padella in acciaio inossidabile da 341 x 30 mm, 242 fori da 1,35 mm in 3 file sfalsate (81/80/81)
Misuratore di flusso propano / ariaMisuratori di portata massica, propano 230 mm³/s, aria 1330 mm³/s
Sistema otticoSorgente luminosa alogena al quarzo (100 W, 12 V CC, 2000-3000 lm) e fotocellula al silicio, percorso ottico 910 mm; trasmittanza luminosa 0%-100%
Condotto di scaricoSUS304, diametro interno 405 mm x 5500 mm, sezione diritta 3600 mm
Flusso volumetrico di scarico0,65 ± 0,5 m³/s
Sonda bidirezionaleIntervallo 0-200 Pa, precisione ±1 Pa
Sensore di temperaturaTermocoppia guainata tipo K, diametro filo 1,5 mm (GB/T 16839.1-1997)
Controllo e acquisizione datiSoftware NI LabVIEW e scheda di acquisizione dati Advantech; curve in tempo reale, registrazione automatica e stampa report
Alimentazione220 V / 380 V, 50 Hz
Composizione del sistema
Camera di prova, torre di raccolta fumo, condotto di scarico, fonte di accensione, scala di prova, sistema di misurazione ottica e unità di acquisizione ed elaborazione dati.
