Casa ProdottiApparecchiatura di collaudo del fuoco

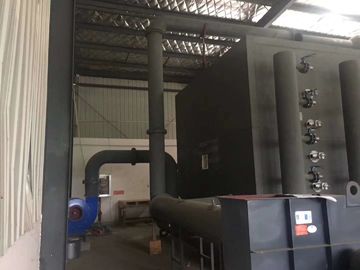

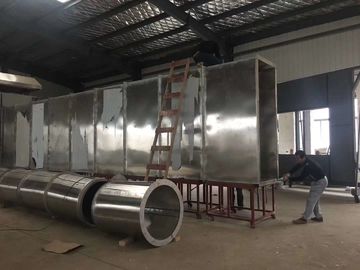

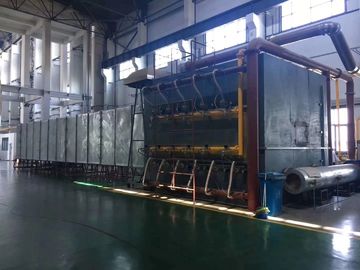

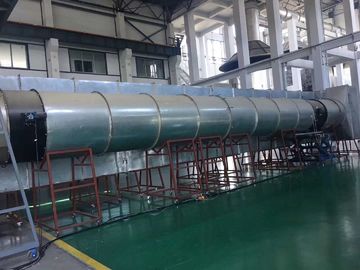

Apparecchiatura della prova del tunnel di Steiner dell'apparecchiatura di collaudo del fuoco

Apparecchiatura della prova del tunnel di Steiner dell'apparecchiatura di collaudo del fuoco

  • Apparecchiatura della prova del tunnel di Steiner dell'apparecchiatura di collaudo del fuoco
  • Apparecchiatura della prova del tunnel di Steiner dell'apparecchiatura di collaudo del fuoco
  • Apparecchiatura della prova del tunnel di Steiner dell'apparecchiatura di collaudo del fuoco
  • Apparecchiatura della prova del tunnel di Steiner dell'apparecchiatura di collaudo del fuoco
  • Apparecchiatura della prova del tunnel di Steiner dell'apparecchiatura di collaudo del fuoco
Apparecchiatura della prova del tunnel di Steiner dell'apparecchiatura di collaudo del fuoco
Dettagli:
Luogo di origine: La Cina
Marca: SKYLINE
Certificazione: CE
Numero di modello: SL804
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 UNITÀ
Prezzo: negotiated
Imballaggi particolari: CASE DI LEGNO COMPENSATO
Tempi di consegna: 20 giorni lavorativi
Termini di pagamento: T/T, L/C, Western Union, MoneyGram
Capacità di alimentazione: 1 mese dell'unità
Contatto
Descrizione di prodotto dettagliata
ORIZZONTE: Apparecchiatura della prova del tunnel di Steiner Norme: NFPA 262 UL910
Temperatura ambiente: 15°C di funzionamento a 35°C Elettrico: 380 volt di CA, 20KW
Dimensione: 21300 millimetri (l) x 1100 millimetri (D) x 2100 millimetri (H) Peso: 1770kg
Evidenziare:

Apparecchiatura della prova di infiammabilità

,

laboratori di prova di infiammabilità

Apparecchiatura della prova del tunnel di Steiner



Introduzione di prodotto



UL910 riguarda il metodo di prova per la determinazione dei valori della distanza della fiamma-propagazione e della densità di fumo ottica per elettrici e cavi a fibre ottiche che sono intesi per essere installati in condotte, nelle assemblee plenarie ed in altri spazi utilizzati per trasportare l'aria ambientale senza i cavi che sono acclusi nelle canalizzazioni in quegli spazi.

Parametri tecnici



la camera di prova del fuoco 1.The è esattamente la stessa di quella del laboratorio del fuoco dell'UL.
la camera di prova del fuoco 2.The è una condotta orizzontale rettangolare con un coperchio smontabile.
i lati 3.The e la base della camera sono allineati con un mattone refrattario di isolamento.
il lato 4.One della camera di prove di fuoco è fornito di doppie finestre di osservazione del quarzo con la vampata interna della lastra di vetro montata.
le finestre 5.Multiple sono individuate lungo il tunnel in modo che l'intera lunghezza del campione sia osservabile dall'esterno della camera del fuoco.
il coperchio 6.The è di consistere di un metallo noncombustible smontabile e di una struttura composita minerale.
il coperchio 7.The riguarda la camera di prova del fuoco ed i campioni mantiene in uno stato unwarped e piano.
bruciatori a gas del gomito di 8.Two PFN che consegnano le fiamme verso l'alto contro la superficie dei campioni.
modo dell'accensione a scintilla 9.Remote, assicurare la sicurezza.
l'otturatore della presa d'aria 10.An è situato controcorrente dal bruciatore.
mattoni refrattari refrattari 11.Six lungo le pareti laterali della camera per combustione adeguata.
metro di pressione statica 12.The infilato nella cima al midwidth del tunnel sotto il soffitto.
l'estremità dello scarico 13.The misura con un pezzo rettangolare--rotondo graduale di transizione.
la condotta di scarico 14.The è isolata con il materiale minerale ad alta temperatura della composizione.
l'aspiratore 15.An è installato all'estremità della condotta di scarico.
la pressione del flusso d'aria 16.The e del progetto è controllata automaticamente dall'ammortizzatore e dal convertitore di frequenza.
il sistema del fotometro 17.A che consiste di una lampada e di una cellula fotoelettrica ha montato su una sezione orizzontale e con il raggio luminoso ha diretto verso l'alto lungo l'asse verticale del tubo dello sfiato.
18.Thermocouples ha installato dentro e fuori del pavimento della camera di prova.
19. sistema e software dell'acquisizione dei dati.

Caratteristica ed applicazione di prodotto

1. Il corpo della scatola della prova di combustione di acciaio inossidabile ha un interno della struttura del mattone, che può resistere all'impatto della fiamma ed ha buona prestazione dell'isolamento termico;
2. il finestrino di osservazione in vetro del quarzo di Doppio strato, può osservare la distanza di diffusione della fiamma e l'annotazione;
3. Facendo uso del metodo della registrazione dell'indicatore luminoso, la distanza di diffusione della fiamma può essere registrata più intuitivo;
4. La staffa di supporto di circolazione dell'acqua di raffreddamento può sostenere la copertura di combustione quale il bordo del silicato di calcio;
5. Fornito della scanalatura spessa del dispositivo di tenuta idraulica di acciaio inossidabile 304 di 2mm per assicurarsi che il fumo non coli durante la prova;
6. copertura del corpo dell'isolamento di acciaio inossidabile 304, riempita di materiale di isolamento ad alta temperatura;
7. Fornito di piattaforma dell'installazione del campione della scala mobile per facilitare l'installazione, rimozione dei campioni ed ispezione della fornace;
8. Pressione multifunzionale indipendente dello scarico che individua dispositivo: monitoraggio in tempo reale dei cambiamenti di pressione dello scarico durante la prova. Gamma 0~250Pa, accuratezza ±0.5Pa, accuratezza ±2Pa di rilevazione della prova di pressione di indicazione del sistema;
9. Fan: 380V, 50Hz, 3Kw ha fornito di convertitore di frequenza può cambiare la velocità del vento, la portata è almeno 8000m3/h ed il gas di combustione generato dalla combustione del campione può essere scaricato dalla stanza a tempo assicurare la sicurezza della prova;
10. Bruciatore a gas a doppia testa: Può produrre il calore standard 5.3MJ/min e può controllare la portata del gas dal misuratore di massa secondo le norme differenti. Il campo di misura è 0~160L/min, che può cambiare l'uscita di potere calorifico del bruciatore e dell'uscita massima. Energia fino a 100MJ/min;
11. Sistema di accensione automatico: per assicurare la sicurezza della prova, la candela ad alta tensione, 44KV, 50mA, l'alta tensione minima dell'elettrodo dell'accensione è 1.8kVp;
12. Sistema di densità di fumo: Fornisca un sistema separato di elaborazione dei segnali per assicurarsi che il sensore sia lineare;
13. La temperatura automaticamente record ed i segnali di lettura del fumo e la frequenza di raccolta del campione è di 1 hertz;
14. Regolatore di portata in peso: il materiale di acciaio inossidabile 316, la pressione massima di 1000psig (70bar), il tasso di perdita è di meno di 1 × 10-7sml/s, la calibratura del NIST, 0 ~ 5VDC e 4 ~ 20mA segnale, protezione del ciclo, gamma 0 di flusso del propano ~ 2.3g/s, ≤ 2s, accuratezza di velocità di controllo di controllo di ± 1% FS, ± 0.5FS, gamma di temperature 0 ~ 50 ° C, gamma di umidità 0 di ripetibilità ~ 90%, visualizzatore digitale, automatico l'approvvigionamento di gas soddisfa la richiesta del calore di 5000Btu (5.3MJ) /min durante la prova di controllo ed il software automaticamente registra la quantità di gas usata;
15. Il software standard della prova può registrare automaticamente i dati di prova quali velocità del vento del sistema, la temperatura e la densità di fumo.

Dettagli del prodotto

Il forno a tunnel orizzontale di UL910/NFPA262 Steiner pricipalmente è utilizzato per il test di performance ignifugo del cavo e della fune del grado del CMP. Pricipalmente è utilizzato per i cavi nei sottosistemi orizzontali che direttamente sono risieduti nella ventilazione o in aerazione forzata senza condutture del metallo. La norma ignifuga della prova rappresenta la norma della prova ignifuga più rigorosa per prova ignifuga dell'UL e perfino l'intera del cavo e della fune. Soltanto il cavo materiale della guaina del fluoro può passare il metodo di prova ignifugo. dovuto l'alta temperatura della decomposizione del fluoroplastics (più maggior di 400 gradi), il punto di accensione è inoltre alto (800 gradi o più) e non è facile da bruciare quando il fuoco non è forte, in modo da ha migliore resistenza al fuoco che altri materiali organici.

Lo scopo di questa prova è di determinare se la fiamma-propagazione e le caratteristiche della fumo-generazione dei cavi senza canalizzazioni sono entro i limiti specificati nel codice elettrico nazionale (NEC). I cavi che hanno caratteristiche resistenti al fuoco e producenti bassa adeguate non devono aderire ai metodi fissanti generali quando i cavi sono installati (senza canalizzazioni) nelle condotte dell'ambientale-aria, spazi vuoti celati della costruzione usati come condotte per aria ambientale ed altri spazi ditrattamento non specificamente esclusi (aree che comprendono grasso e polvere infiammabile, vapore, e simili). Questo metodo di prova è essenzialmente lo stesso del metodo di prova descritto nel metodo standard di prova per le caratteristiche del fumo e del fuoco dei cavi e delle funi, NFPA 262.

Applicazione: Pricipalmente è utilizzata per i cavi nei sottosistemi orizzontali che direttamente sono risieduti in un ambiente arieggiato o ad aria forzata senza usando le condutture del metallo.

Norme: NFPA 262 UL910

Dimensione: 21300 millimetri (l) x 1100 millimetri (D) x 2100 millimetri (H)
Peso: 1770kg
Elettrico: 115 volt di CA 60Hz/230 volt di CA 50Hz.

Requisiti dell'installazione

Elettrico: 380 volt di CA, 20KW

Temperatura ambiente: 15°C di funzionamento a 35°C.
Gas: Metano e compressore d'aria
Pratico: Gru

Prova Apparatus.pdf del tunnel di Steiner

Che cosa effettua la prova del tunnel di Steiner valutano?

Le prove del tunnel di Steiner misurano le caratteristiche brucianti di superficie dei materiali interni e delle assemblee di rivestimento utilizzati in costruzioni, che è critico a capire come i materiali reagiscono durante il fuoco.
