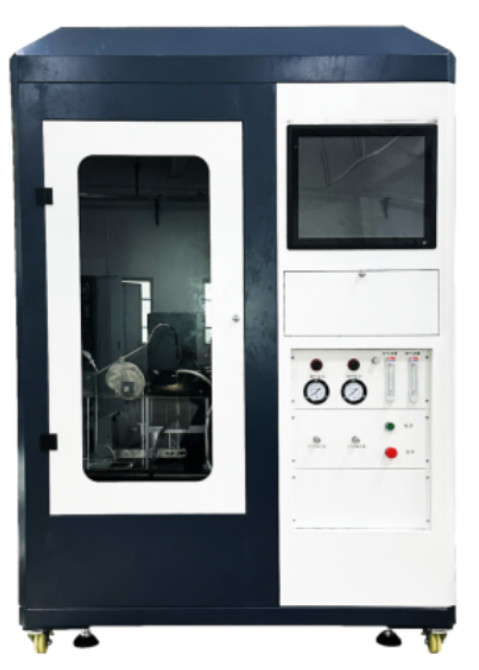

ISO 5657 Tester di infiammabilità per materiali da costruzione

SL-FL56 Materiale da costruzioneTester delle prestazioni di accensione

1.Introduzione alla macchina

È indicato per la prova dell'infiammabilità della superficie antincendio dei materiali,composti o componenti il cui spessore non supera i 70 mm quando posizionati orizzontalmente in condizioni di radiazione termica specificate. Può essere utilizzato per valutare i materiali di rivestimento di pareti e soffitti, i sistemi di pavimentazione, i rivestimenti esterni e i materiali di isolamento termico per i condotti d'aria, ecc. In uno specifico scenario di incendio,la condizione di incendio del prodotto può essere descritta con precisione, in modo che i risultati delle prove possano riflettere le prestazioni di combustione del prodotto in fase di utilizzo effettivo e la prova possa distinguere quali materiali sono facilmente infiammabili e quali materiali non sono facilmente infiammabili,aiuta a distinguere il rischio di incendio del materiale.

2.Norme di prova

ISO 5657

3. Caratteristica della macchina

La parte di controllo adotta la programmazione PLC, il computer, la scheda ad alta precisione, il controllo del modulo, il controllo PID, la raccolta e l'elaborazione del segnale utilizzando una scheda ad alta precisione a 16 bit, il livello di precisione può raggiungere l'1%,prestazioni stabili, buona ripetibilità. Interfaccia di controllo informatico: 3.2 USE attrezzature e strumenti di alto livello (Labview) software di sviluppo professionale, interfaccia rigorosa, elevato grado di automazione,tutta la burocrazia e le operazioni sono state integrate in un computerIl controllo del processo di prova può visualizzare i dati di prova in tempo reale, che possono realizzare l'acquisizione e l'elaborazione automatica dei dati,software operativo per il salvataggio dei dati e la determinazione dei risultati di output 3.3: Interfaccia operativa Windows XP, stile Labview, facile da usare, interfaccia umana, il folle.Valvola di controlloControllo del flusso del propano e dell'aria verso la fiamma pilota con un flussometro di massa controllato con maggiore precisione.5 secondo GB/T14523-2007 sezione 8 e sezione 8 ISO5657-1997 "la prova deve essere nella base non c'è aria o hanno lo scudo per proteggere l'ambiente, la velocità dell'aria ambiente dell'apparecchio di prova non deve essere superiore a 0,2 m/s. L'operatore deve evitare danni ai prodotti di combustione e rimuovere il fumo rilasciato,ma non dovrebbe formare un gas di scarico forzato sopra l'unità." Sviluppare una scatola adeguata, non solo per garantire che il flusso d'aria non influisca sulla prova, ma anche per scaricare efficacemente il fumo.

(modello di controllo PLC completo)

4.Parametro tecnico

4.1 Intera macchina: composta da cono di radiazione, dispositivo di accensione, ugello, meccanismo della piastra di pressione e telaio di supporto, registratore di temperatura, sistema a gas, acquisizione e elaborazione del segnale, computer, ecc.

4.2 scaffalature per campioni, piastre e piastre a pressione: 2 scaffalature per campioni e gli accessori delle altre parti sono realizzati in scaffalature in acciaio inossidabile con uno spessore di parete di 1,5 mm;25 mm x 25 mm dimensione del tubo di acciaio quadrato è realizzato, la dimensione totale è di 275 mm * 230 mm.

4.2.2 protezione di livello lunghezza laterale di 220 mm, spessore di 4 mm.La scheda di protezione orizzontale è fissata a 260 mm sopra il telaio di base da quattro treppiedi di diametro 16 mm montati sull'angolo della scheda di protezioneNel centro della tavola viene tagliata un'apertura circolare di diametro di 150 mm e il bordo superiore dell'apertura viene tagliato in una camma di 45° rispetto al piano orizzontale e di larghezza di 4 mm.L'installazione di scaffalature per aziende ha 2 radici di lunghezza inferiore a 355 mm, 20 mm di diametro, verticale di guida in acciaio, installata rispettivamente al punto centrale del telaio di supporto su ciascun lato corto.una barra di regolazione orizzontale di 25 mm×25 mm è installata tra le due barre di guida verticali.

4.2.3 La barra di regolazione può scivolare sulla barra di guida o essere avvitata manualmente in una determinata posizione mediante viti. La barra di regolazione è dotata di una manica a foro verticale al centro,con una lunghezza di 0,15 mm o più, ma non superiore a 1 mm,Una piastra di pressatura quadrata con una lunghezza laterale di 180 mm e uno spessore di 4 mm è posta sulla barra scorrevole.La piastra di pressione spinge la superficie inferiore inferiore della piastra di protezione attraverso il braccio rotante bilancia, che è installato sotto la barra orizzontale di regolazione e contro l'estremità inferiore della barra scorrevole verticale.

4.2.4 Un'estremità del braccio rotante ha un rullo sul mozzo dell'estremità inferiore dello slider verticale e all'altra estremità è installato un martello di regolazione.Il contrappeso può bilanciare campioni di diverse qualità e può applicare una pressione costante di 20N tra il campione e la piastra di protezione.Durante la prova, poiché il campione può collassare, ammorbidirsi e sciogliersi, è previsto un dispositivo di regolazione e posizionamento per limitare il movimento verso l'alto della piastra di pressione, la distanza massima è di 5 mm,e il pad può essere utilizzato tra la piastra di pressione e la piastra di protezione

4.3 Cono di radiazione

4.3.1 cono di radiazione: potenza nominale 3kw, intensità di radiazione: 10kW/m2~70kW/m2 elemento di riscaldamento, elemento di riscaldamento di lunghezza 3500 mm, diametro di tubo elettrico in acciaio inossidabile di 8,5 mm,è avvolto in forma di tavolo rotondo e installato nella copertura protettiva. L'altezza complessiva del guscio è di (75±1) mm, il diametro interno della parte superiore è di (66±1) mm e il diametro interno della parte inferiore è di (200±3) mm.Lo spessore interno ed esterno dello scudo è di 1 mm di acciaio inossidabile, la clip centrale ha uno spessore di 10 mm e la densità nominale è di 100 kg/m2 di materiale isolante in fibra ceramica.L'elemento di riscaldamento è saldamente fissato sulla superficie interna del coperchio protettivo attraverso l'ago in acciaio, e 4 pinze sono fissate equidistantemente sulla circonferenza del coperchio protettivo per evitare il rilassamento accidentale del tubo di calore elettrico sul fondo del coperchio protettivo.Quando proiettato verticalmente, l'elemento di riscaldamento della ferita non blocca più del 10% dell'area di apertura nella parte superiore dello scudo.
