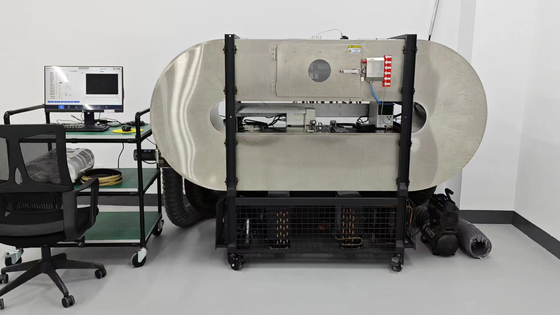

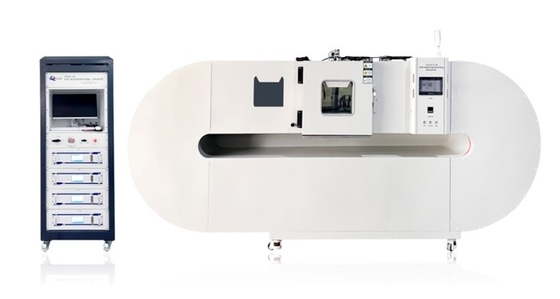

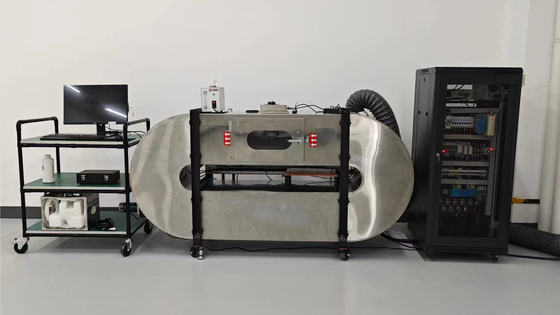

EN54-7/EN14604 Tunnel di prova del rilevatore di fumo

Introduzione del prodotto

I. Campo d'applicazione:

1.1 applicabile agli edifici civili installati in conformità della luce dispersa,principio della luce trasmessa (principio fotoelettrico) funzionamento dell'allarme degli allarmi di rilevamento incendio indipendenti a sensore di fumo, rilevatori di fumo di tipo puntale per ogni prova funzionale.

1.2 Prodotti di prova:

1.2.1 Prova della soglia di risposta

1.2.2 Prova di funzione

1.2.3 Prova di inversione della polarità

1.2.4 Prova di accensione

1.2.5 prova di ripetibilità;

1.2.6 prova di orientamento;

1.2.7 prova di consistenza;

1.2.8 prova di flusso d'aria;

1.2.9 prova della luce ambiente;

1.2.10 Prova ad alta temperatura

Norma II

2.1 Conforme alla norma EN54-7"Detettori di fumo a punti": EN14604

III le principali caratteristiche tecniche:

3.1 ring box: progettazione modulare, con un foro pre-sensore, interfaccia per il telaio della presa di produzione riservata, con spazio per l'aggiornamento e l'espansione;

3.2 Parte di controllo: sviluppata da GXWORKS2 e dal software di sviluppo GOOLMAYHMI, con un'interfaccia chiara e semplice, può identificare automaticamente l'allarme, il cambio di aria, il registro, la rotazione automatica dell'angolo,cambio di velocità del vento, ecc., e visualizzare i parametri di prova quali la velocità del vento, la temperatura, la concentrazione e la velocità di aumento del fumo;

3.3 Densitometro ottico: riflettente, progettazione di isolamento dalle vibrazioni, correzione automatica a zero, correzione automatica della deviazione di misura dell'inquinamento da fumo;

3.4 Fumo di prova: utilizzo di un generatore di aerosol di paraffina liquida. Distribuzione uniforme delle particelle, produzione di fumo stabile, dimensioni delle particelle che rappresentano oltre il 90% del numero di particelle di fumo.Generazione automatica di fumo, controllo a circuito chiuso della velocità di risalita del fumo da parte dell'ospite di controllo, rimuovere automaticamente il fumo rimanente dalla condotta;

3.5 scatola di inserimento di vento circolante, miscela fumo e riscaldamento: sei ventilatori circolanti, ventilatore con controllo PWM, tavola miscela fumo a due strati, verga di riscaldamento a controllo SCR;

3.6 Piastra di sollevamento motorizzata: controllata da un servomotore, che regola automaticamente l'azimut della piastra di sollevamento dell'impianto di fumo, impostata con una piastra di adattamento;

3.7 Parte di scambio di fumo di scarico e aria: controllata da un ventilatore ad alto flusso, con valvola di controllo controllata mediante esecuzione di un programma informatico;

3.8 Sistema di aspirazione dell'aria: filtro a più strati per assicurare l'assunzione di aria pulita nella scatola di fumo;

IV. Principali parametri tecnici:

4.1 Composizione dello strumento: è costituito da una scatola anulare, un dispositivo di produzione di fumo, un'area di prova, una misurazione della concentrazione di fumo, una parte di regolazione del flusso d'aria e una parte di misura;

4.2 Casella di prova:

4.2.1 Composizione: composta da area di prova, disco di sollevamento motorizzato, parti di scarico di fumo e di scambio d'aria, parte di aspirazione d'aria e parte di misura;

4.2.2 Struttura: struttura di scatola ermetica a circuito chiuso. La scatola è composta da tre strati, uno strato interno di foglio di alluminio, uno strato centrale di isolamento in gomma-plastica,e il guscio esterno è vernice da forno elettrostatica ad alta temperatura.

4.2.3 Specifica: l'area di prova è di 425 mm*425 mm*1100 mm;

4.2.4 velocità di flusso d'aria: 0,8 m/s±0,1 m/s, 0,2 m/s±0,04 m/s, 1,0 m/s±0,2 m/s;

4.3 Dispositivo di produzione di fumo:

4.3.1 Fumo di prova: utilizzando un generatore di aerosol a paraffina liquida;

4.3.2 dimensioni delle particelle: 0,2 mm~1,0 mm, che rappresentano oltre il 90% del numero di particelle di fumo;

4.3.3 Buona riproducibilità e stabilità della distribuzione delle dimensioni delle particelle;

4.3.4 Velocità di iniezione di fumo nella scatola di fumo: rilevatore fotoelettrico (valore m): 0,015 dBm-1 min-1≤Δm/Δt≤0,1 dBm-1min-1;

4.3.5 Stabilità della produzione di fumo e del fumo di prova: assicurare la stabilità del fumo di prova monitorando la stabilità della velocità di aumento del fumo dBm-1min-1;

4.3.6 Modalità di controllo della generazione di fumo:

4.3.6.1 Modalità di risalita del fumo: aumento graduale della concentrazione di fumo in base al tasso di risalita del fumo prestabilito e correzione a circuito chiuso del tasso di risalita del fumo nel processo;

4.3.6.2 Modalità di fumo costante: mantenere il valore di concentrazione del fumo al livello prestabilito dopo che il fumo è salito a una concentrazione costante,e il tasso di fluttuazione della concentrazione costante di fumo non è superiore a ±00,01 dB/m.

4.4 Misurazione della soglia di risposta:

4.4.1 Metodo di misura: sono disponibili metodi di misurazione ottici;

4.4.2 Misurazione della soglia di risposta con metodo ottico.

4.4.2.1 principio di funzionamento: con il valore del coefficiente sensibile alla luce m (unità dB/m) che il momento di allarme del rilevatore della densità di fumo, misurata dal rilevatore fotoelettrico, vale a direcon il valore del coefficiente sensibile alla luce m (unità dB / m), la formula di calcolo è m = (10 / d) lg (P0 / P);

4.4.2.2 Lunghezza ottica di misura: non superiore a 1,1 m;

4.4.2.3 Emittente: lunghezza d'onda del fascio di 800 nm ~ 950 nm;

4.4.2.4 Tempo di risposta (T90): ≤ 3 s;

4.4.2.5 Intervallo di misura: intervallo di coefficiente di riduzione della luce 0,001 - 1,1 dB/m;

4.4.2.6 Errore di misura: (m*5%±0,02) dB/m;

4.4.2.7 Risoluzione: 0,001 dB/m;

4.4.2.8 Prima di ogni misurazione, la lettura dello strumento di misura è confrontata con la lettura nell'aria pulita (punto zero) e l'errore di misura è ≤ 0,02 dB/m;

4.4.2.9 Fonte luminosa: fonte di luce a infrarossi da 800 nm a 950 nm;

4.4.2.10 ricevitore: Giappone Hamamatsu tubo di luce di silicio.

4.5 Prova ad alta temperatura:

4.5.1 Temperatura di lavoro della scatola di fumo: temperatura ambiente ~ 70°C;

4.5.2 tasso di aumento della temperatura: < 1°C;

4.5.3 Potenza di riscaldamento: 3 kW;

4.5.3 Uniformità della temperatura: deviazione di ciascuna regione sulla sezione trasversale della zona di prova ≤ 0,2 °C;

4.5.4 Avvio a una chiave, identificazione automatica dell'allarme, completamento automatico della rotazione dell'angolo, prova di soglia a freddo, riscaldamento, conservazione del calore, prova di soglia ad alta temperatura, registrazione, ripristino dell'angolo.Curva di temperatura, la curva della concentrazione di fumo, la curva della percentuale di fumo in aumento possono essere visualizzate;

4.6 Dispositivo flash:

4.6.1 Struttura: scatola cubica esadaedrale con 4 superfici non potabili rivestite di foglio di alluminio lucido sul lato interno;

4.6.2 Lampade fluorescenti: ciascuna lampada fluorescente ha una potenza di 30 W, una temperatura di colore di 3200 K^-4200 K e un diametro di circa 380 mm. Sono fissate all'interno di ciascuna delle 4 superfici chiuse;

4.6.3 Il rivelatore è montato al centro della superficie superiore dell'esadeedro in modo che la luce possa raggiungerlo dall'alto, dal basso e dai lati;

4.6.4 Lampada: prima invecchiamento 100 ore dopo l'uso, utilizzo 2000 ore dopo la lampada deve essere smaltito;

4.6.5 Dimensioni esterne: 380 * 380 * 380 mm.

4.7 Sezione di controllo:

4.7.1 è costituito da due parti: il touch screen e la parte di controllo del computer;

4.7.2 Curva di prova: curva della concentrazione di fumo, curva di fumo in aumento;

4.7.3 Accesso e registrazione dei dati: immagazzinamento automatico dei dati di prova, massimo 10000 elementi per elemento, può costituire un rapporto EXCEL;

4.7.4 acquisizione dei dati: composta da scheda di acquisizione, modulo di temperatura, modulo AD;

4.8 struttura generale:

4.8.1 Materiale del telaio: corpo principale di piastra di acciaio di alta qualità, vernice elettrostatica ad alta temperatura;

4.8.2 Dimensioni complessive: lunghezza * larghezza * altezza di 2600 mm * 820 mm * 1640 mm;

4.8.3 Materiale della scatola: USU304 # acciaio inossidabile, al centro cotone isolante termico da 10 mm;

4.8.4 Metodo di fissaggio: l'apparecchiatura è dotata di ruote (con freni), l'intera scatola di fumo può essere regolata mediante sollevamento complessivo (150 mm)

4.8.5 alimentazione: AC220V, potenza totale 3,5 kW.

4.9 Utilizzo dell'ambiente:

4.9.1 Temperatura ambiente applicabile: 13°C-35°C;

4.9.2 Umidità relativa applicabile: 55% ± 20

4.9.3 Il terreno deve essere piatto e solido;

4.9.4 ventilazione circostante;

4.9.5 Ambiente antivibrazione e antiluce
