UL 1685 / UL 2556 Camera di prova standard verticale di rilascio di fiamma e fumo per cavi a fibra ottica

UL 1685 / UL 2556 Camera di prova standard verticale di rilascio di fiamma e fumo per fili, cavi e cavi in fibra ottica

I. Applicazione

1.1 Applicabile per verificare le norme FT4 di combustione del cavo e del cavo a fibra ottica per la fiamma di Man Yan verticale e il rilascio di fumo;

1.2 Metodo di prova: il cavo e il cavo a fibra ottica legati verticalmente al rack di combustione, fine della prova per verificare l'altezza di combustione e la produzione di fumo del cavo e del cavo a fibra ottica.

II.Conformità alle norme:

2.1 UL2556-2016 "Metodi di prova dei fili e dei cavi", sezione 9.6 "Prove di fiamma in vassoio verticale (metodo 1-vassoio verticale e metodo 2-FT4). -FT4) " e appendice H;

2.2 Conformità alla norma UL1581-2019 "Norma di riferimento per fili elettrici, cavi e cavi flessibili", sezione 11.1.

e Flexible Cords, sezione 1164, "FT4/IEEE 1202 Vertical-Tray Flame Test";

2.3 Rispetto della norma UL1685-2018 "Norma per la prova di propagazione del fuoco e di rilascio di fumo per i cavi elettrici e in fibra ottica in vascello verticale".

Tre, i principali parametri tecnici:

3.1 Composizione dello strumento: scatola di prova, torre di raccolta del fumo, tubazioni, sorgente di accensione, telaio di prova, sistema ottico, acquisizione e elaborazione dei dati e altri componenti;

3.2 Sala di prova:

3.2.1 Dimensioni interne: altezza 3353 mm, lunghezza 2438 mm, larghezza 2438 mm;

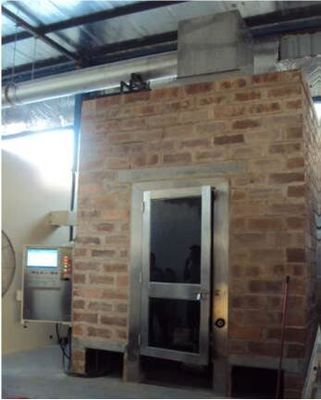

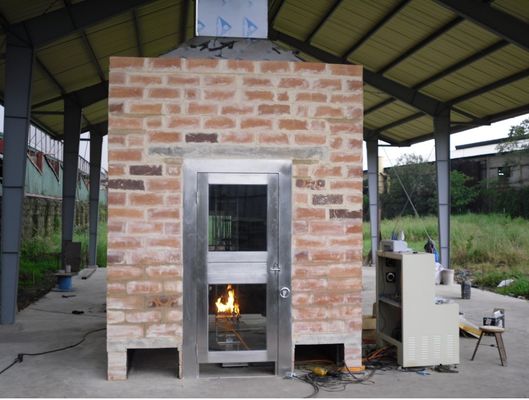

3.2.2 Struttura: costituita da quadrati di mattoni (cfr. figura 1) o di pannelli in acciaio inossidabile con isolamento termico (cfr. figura 2),

3.2.3 Porta d'accesso: c'è una porta d'accesso di fronte alla camera di prova, di altezza 2,1 m, larghezza 0,9 mm, in acciaio inossidabile, con finestra di osservazione,la finestra di osservazione è costituita da vetro rinforzato. dimensioni della finestra di osservazione per il quadrato 457 mm * 457 mm, a sinistra e a destra prima e dopo un totale di quattro della stessa finestra di osservazione;

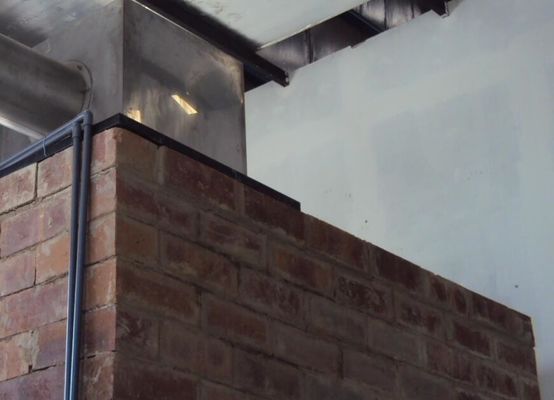

3.2.4 Torre di raccolta fumi: la parte superiore è conica, con angolo di inclinazione di 40 gradi, montata nel cono sopra una torre di raccolta fumi di dimensioni quadrate di 914 mm.

3.2.5 Fonte d'aria: vi sono quattro ingressi d'aria nella parte inferiore della camera di prova, la parte anteriore sinistra e quella destra sono di 559 mm*343 mm di lunghezza e larghezza,il centro della parte anteriore (il fondo della porta) è di 914 mm*343 mm, e la parte posteriore ha una lunghezza e una larghezza di 2438 mm*305 mm;

3.2.6 Illuminazione: due lampade di illuminazione sono installate sul lato sinistro della scatola di prova.

3.2.6 vassoio (rack di prova):

3.2.6.1 Struttura: costituita da una struttura in acciaio inossidabile di 305 mm di larghezza, 76 mm di profondità e 2400 mm di altezza, con ogni scala al centro a 25 mm di distanza,con una lunghezza di 305 mm e una larghezza di 13 mm,.

3.2.6.2 Installazione di una piastra di acciaio sulla parte superiore del pallet, con dimensioni di 610 x 610 mm e spessore di 3,2 mm.

3.2.6.3 Il pallet è montato verticalmente nel centro geometrico della camera di prova.

Scala in acciaio, lampo, carrello

3.3 Fonte di accensione del pilota:

3.3.1 da una torcia a gas propano a fascia e dalla composizione di misuratore di portata e miscelatore venturi, la torcia per il disco piatto in acciaio inossidabile di lunghezza 341 mm, larghezza 30 mm,la sua superficie a fuoco perforata con 242 fori di diametro 1.35 mm. Questi fori al centro della distanza di 3,2 mm, scaglionati in tre file, ciascuna fila di 81, 80 e 81, rispettivamente, distribuiti nella dimensione nominale di 257 mm * 5 mm.

3.3.2 Posizione della sorgente di accensione: la torcia deve essere posizionata orizzontalmente, a 76 mm dalla superficie anteriore del campione di filo e simmetrica all'asse della scala in acciaio.Il punto di accensione della torcia è situato al centro della scala in acciaio tra le due traverse e dista almeno 457 mm dall'estremità inferiore del campione..

3.3.3 Misuratore di portata:

3.3.3.1 si utilizza un misuratore di portata di massa;

3.3.3.2 misuratore di portata del propano: 230 mm3/s;

3.3.3.3 Misuratore del flusso d'aria: 1330 mm3/s;

3.3.3.4 dotate di misuratore di altezza della fiamma.

3.4 Sistema ottico: composto da parte trasmettitrice e parte ricevente, la distanza tra la sorgente luminosa e la fotocella di silicio è di 910 mm.

3.4.1. Parte di emissione: lampada per camino con lampadina al quarzo.

3.4.1.1 Potenza standard: 100w

3.4.1.2 Voltaggio standard: 12v di corrente continua

3.4.1.3 Flusso luminoso standard: 2000lm-3000lm

3.4.1.4 La lampadina è alimentata da 12 v, la tensione è stabile a ±0,01 v, la lampadina è montata in un coperchio e la lente è costituita da una lente per regolare il fascio.

3.4.1.5 Accettore: fotocella di silicio,la sua risposta spettrale e il fotometro della Commissione internazionale per l'illuminazione (CIE) per corrispondere alla trasmissione luminosa dello 0% per nessuna luce attraverso la trasmissione luminosa è del 100%, la luce non è completamente bloccata.

3.4.1.6 acquisizione dei dati: il segnale di uscita della fotocella viene elaborato dal microcomputer in un registro continuo della quantità di ombra di fumo, della densità ottica e della trasmittanza direttamente leggibili.Operazione per la sessione WINDOWSXP, stile LABVIEW, visualizzazione in tempo reale dei risultati di misurazione durante la prova e tracciamento dinamico della curva perfetta.e i rapporti possono essere stampati direttamente.

3.5 tubo di prova:

3.5.1 il diametro interno è di 405 mm e la lunghezza di 5500 mm, in acciaio inossidabile USU304#;

3.5.2 Il tubo è collegato alla cappa di raccolta, il diametro interno del tubo D è di 405 mm, al fine di creare una distribuzione uniforme del flusso nel punto di misurazione,la lunghezza della sezione retta del tubo nel punto in cui il tubo è collegato alla torre di raccolta è di 3600 mm.

4.5.2 Materiale del tubo di prova: utilizzo di un tubo a doppio strato, interno di acciaio inossidabile USU304 di spessore di 1,2 mm, strato centrale di amianto, esterno di ferro bianco di spessore di 1,2 mm.

4.5.3 Allo stesso tempo, al fine di misurare con precisione il flusso, la nostra azienda in conformità con le disposizioni della norma dell'Unione europea EN14390, attraverso il foglio deflettore,prima e dopo la sezione di prova per formare una superficie di flusso uniforme.

4.5.4 Flusso volumetrico nel tubo di prova: il flusso volumetrico durante la prova è mantenuto a 0,65 ± 0,5 m3/s del flusso dell'aria di scarico.

4.5.5 sonda bidirezionale.

4.5.5.1 Luogo di installazione: sonda bidirezionale per misurare il flusso di volume nel tubo di scarico,la sonda è installata sul lato sinistro della casella di raccolta dalla lunghezza della linea centrale del condotto a 4000 mm, all'estremità del tubo di prova di connessione della lunghezza del tubo di 1500 mm. sonda per la lunghezza di 32 mm, cilindro di diametro esterno di 16 mm, in acciaio inossidabile.La camera a gas è divisa in due camere identiche e la differenza di pressione tra le due camere è misurata da un trasduttore di pressione;

4.5.5.2 Sensore di pressione differenziale: un trasmettitore di pressione differenziale ad alta precisione viene utilizzato per misurare la pressione differenziale della condotta.la gamma è (0 ~ 200) Pa, con una precisione di ± 1 Pa, tempo di risposta del sensore di pressione del 90% fino a 1 s;

4.5.6 termocoppia: le disposizioni composte della norma GB/T16839.1-1997 della termocoppia blindata di tipo K per misurare la temperatura del gas nella zona vicina alla sonda.

4.6 Sistema di controllo: il software speciale di sviluppo di strumentazione LabeView della società statunitense NI, nonché la scheda di controllo di acquisizione dati Taiwan Advantech;il controllo del processo di prova può essere visualizzato in curve di dati di prova in tempo reale, può ottenere l'acquisizione e l'elaborazione automatiche dei dati, la conservazione dei dati e i risultati di misurazione di output.

La sala di mattoni sarà fabbricata dal cliente finale, i disegni saranno presentati da SKYLINE

I lavori civili, compresa la costruzione di piattaforme per condotte di 8,3 metri e ventilatore di scarico, saranno a disposizione del cliente.
