| Luogo di origine: | CINESE |
| Marca: | SKYLINE |
| Certificazione: | CE |
| Numero di modello: | SL817 |
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | negotiated |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 20 giorni lavorativi |
| Termini di pagamento: | T/T, L/C, Western Union, MoneyGram |
| Capacità di alimentazione: | 1 unità/mese |
| Linea d'orlo: | NBS Camera di densità di fumo | Diametro del fascio luminoso: | Circa 38 mm. |
|---|---|---|---|
| Temperatura del campione: | 23±2°C | Umidità relativa: | 50 ± 5c/o |
| Precisione del fotometro: | ± 3% | Peso: | 210kg |
| Evidenziare: | Camera di alta precisione Nbs di densità di fumo,Prodotti in filo Nbs Camera di densità di fumo,Prodotti per cavi Nbs Camera di fumo |
||

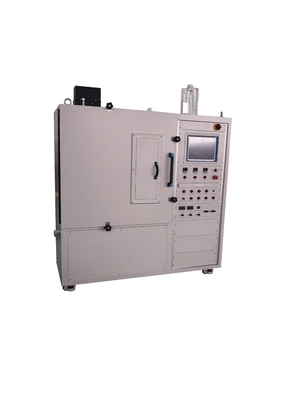

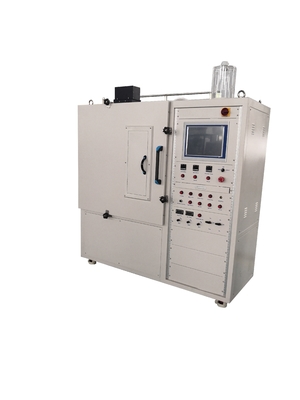

Il metodo di prova della camera di densità di fumo NBS proviene dal National Institute of Standards and Technology NIST (predecessore di NBS) ed è stato promosso e applicato in molti campi di prova.Questo metodo di prova può essere utilizzato per rilevare prodotti di plastica e materiali non metallici per il transito ferroviario. gradi di densità di fumo di materiali non metallici, fili e cavi, ecc.; secondo il metodo di prova, le norme generalmente applicabili sono ASTM E662, ISO 5659-2,e il metodo di prova della densità di fumo NES 711 nella norma militare; il precedente metodo di prova della densità di fumo dei materiali da costruzione ha risultati di prova più accurati,e il sensore ottico utilizza un tubo fotomoltiplicatore più preciso per catturare la leggera variazione del contenuto di gas di combustione nella scatola- se sono selezionati altri dispositivi di prova, come il tubo di rilevamento dei gas Dräger, può effettuare il test di tossicità del fumo standard per l'aviazione e collegarsi con il dispositivo a infrarossi FTIR a trasformazione di Fourier,può completare l'analisi qualitativa e quantitativa del tenore di gas di combustione.
| Temperatura del campione | 23±2°C |
| Umidità relativa | 50 ± 5c/o |
| Dimensione del campione | Lunghezza e larghezza del campione sono tutti 75±0,5 mm, spessore è 1±0,2 mm, spessore di schiuma e plastica è 8±0,5 mm |
| Livello di irraggiamento del forno | La superficie del campione è di 2,5 ± 0,05 W/cm2 |
| Distanza tra il forno e la superficie del campione | 38 mm |
| Gas di combustione | Gas propano e purezza ≥ 95 |
| Misurazione della camera | L1110mm * W750mm * H2040mm |
| Dimensioni della scatola di fumo | L914mm * W610mm * H914mm |
| Diametro del fascio luminoso | Circa 38 mm. |
| Intervallo di prova | 1) Trasparenza ottica 100%-0.00001%2) Densità di fumo 0-924 per 6 scaffali, trasmissione automatica |
| Modalità di prova | Modalità non infiammabile e modalità infiammabile |
| Precisione del fotometro | ± 3% |
| Precisione degli scaffali di cambio | ±7 per il valore della densità di fumo |
| Fornitore di alimentazione | 3-fase è 380 ± 10%V/AC, 50Hz |
1Le dimensioni interne della camera sono di 914 mm±3 mm di lunghezza, 914 mm±3 mm di altezza e 610 mm±3 mm di profondità.
2La superficie interna è costituita da un rivestimento in Teflon, resistente agli attacchi chimici e alla corrosione e facilmente pulita.
3.Camera di prova con porta aperta a tutta larghezza, che consente un facile accesso per il carico dei campioni e la pulizia della camera.
4. Dotato di una porta a cerniere montata davanti con finestra di osservazione e di un coperchio opaco rimosso per impedire la luce di entrare nella camera.
5Le pareti delle camere sono pre-riscaldate per facilitare l'avvio e il comodo funzionamento delle apparecchiature.
6.Il pannello di sicurezza, facilmente sostituibile, consente un funzionamento sicuro del metodo di prova.
7.Due finestre ottiche, ciascuna con un diametro di 75 mm, montate nella parte superiore e inferiore dell'armadio.
8Il sistema di misurazione della luce è costituito da una lampada a incandescenza e da un tubo fotomoltiplicatore.
9. Dotato di filtro di estensione della portata nel percorso luminoso, regolare la precisione dello strumento sotto qualsiasi scala.
10.Riscaldatore conico - è avvolto sotto forma di cono troncato, con potenza nominale di 2600 W a 230 V con una potenza termica di 50 kW/m2.
11.Auto Split Shutter aperto automaticamente per trasmettere radiazioni al campione, Spark Igniter per accendere il campione.
12.Termometro di flusso di calore - per la regolazione del livello di irradiazione alla superficie dei campioni, nell'intervallo 0-100KW/m2.
13.Riscaldatore a forno, con potenza nominale di 550 W a 110 V e potenza termica di 25 kW/m2.
14Il movimento del campione è controllato automaticamente dalla bombola ad aria.
15Calorimetro raffreddato ad aria per la regolazione del livello di irradiazione sulla superficie dei campioni.
16Dispone di modalità senza fiamma pilota e di fiamma pilota, con visualizzazione digitale del flusso di aria e propano.
17Sono previste porte di misurazione dei gas, per misurazioni facoltative dei gas tossici.
18.19 rack di analisi, 15 touch screen panel di tipo PC per l'intero controllo e le prove automatiche.
19.DAQ ((Acquisizione dati) Programma controllabile con il PC del pannello touch screen.
20Risultati dei test: trasmissione della luce, densità ottica, densità ottica di massa (MOD), tasso di perdita di massa, fattore di correzione del fascio chiaro, ecc.
Applicazione È l'apparecchio più ampiamente utilizzato per misurare il fumo dei materiali in combustione e misura la densità ottica specifica in condizioni di fiamma e di non fiamma.Viene anche utilizzato per l'estrazione di gas tossici.
1.Montare un dispositivo a prova di esplosione in foglio di alluminio all'interno della scatola per ridurre il rischio personale del tester in caso di incidente;
2. La parte superiore della scatola è dotata di un port di sollievo della pressione, collegato alla bottiglia di regolazione della pressione per regolare la pressione interna della scatola;
3. la parte superiore e la parte inferiore della scatola sono dotate di bombole che possono essere spostate automaticamente per l'inalazione e lo scarico dei gas di combustione;
4. dotato di un'unità di forno radiante ASTM E662 per fornire una potenza di radiazione termica di 25 kW/m2;
5. dotato di bruciatore a sei teste standard ASTM E662, combinato con forno radiante per la prova di combustione in fiamme;
6. fornire un calorimetro a piastra di rame raffreddato ad aria, che può essere regolato utilizzando il metodo di raffreddamento inverso durante la prova;
7. dotato di un dispositivo a cono di radiazione ISO 5659-2/GB/T8323, in grado di fornire una potenza di radiazione termica di 50 kW/m2;
8. fornire bruciatori a fiamma aperta di norma ISO 5659-2/GB/T8323, che possano essere testati con fiamme in fiamme in combinazione con coni di radiazione;
9. Fornire al SB un misuratore di flusso termico raffreddato ad acqua con certificato di misurazione standard allegato;
10. Può essere dotato di sorgente di acqua di raffreddamento autocircolatrice, senza bisogno di sorgente di acqua di raffreddamento esterna, facile da usare per gli utenti;
11. dotato di un dispositivo di pesatura per la prova di densità di fumo MOD e la prova di perdita di peso termico dei materiali;
12La gamma dei sensori è da 0 a 2000 g, la precisione è di 0,1 g;
13. dotato di bruciatore a fiamma aperta NES 711 e ventilatore di miscelazione;
14- la commutazione tra il forno radiante e il cono di radiazione è collegata da giunti aerei;e l'utente può completare la sostituzione tra diversi dispositivi di prova standard semplicemente collegando e staccando;
15. La scatola ottica è installata sulla parte superiore della scatola, la fonte luminosa è accettata come tubo fotomoltiplicatore tipo finestra laterale, risposta di frequenza S-4, la precisione di trasmissione può raggiungere lo 0,0001%;
16. in base al cambiamento dello stato di densità di fumo, passare automaticamente a Clear, Filter e Dark tre posizioni di marcia;
17. Il filtro di espansione neutro ND2 è installato nella cassetta, che è conveniente per l'utente di autocalibrare e può cambiare automaticamente la posizione degli ingranaggi durante la prova;
18La parte inferiore della scatola è costituita da una sorgente luminosa a incandescenza, che può fornire un'uscita uniforme;
19. La scatola di prova della densità di fumo è un progetto integrato, dotato di un computer touch screen, l'utente può utilizzare il software di prova, l'intero processo è impostato e controllato per il computer;
20. Viene fornito con un dispositivo di stampa, il test è finito, l'utente può stampare un rapporto di prova in base al software di prova.
Norme:
ASTM:ASTM E662
ISO:ISO 5659-2
IMO:FTPC Parte 2
NES:NES 711
Questa apparecchiatura è conforme alle norme (ASTM E 662, BS6401, ISO 5659, NES 711, NEPA 258, ecc.).
Utilizzando il forno a calore radiante conico ISO 5659, possiamo cambiare la condizione di riscaldamento da 10KW/m2 a 5KW/m2 per ogni utente.
Nella prova di cui alla NES 711, sono previste prove non infiammabili e prove in fiamme in condizioni di prova diverse da quelle di ASTM E 662.
Dimensione:1560 mm (W) x 2220 mm (H) x 1060 mm ((D)
Peso: 210 kg
Requisiti di installazione
Elettronica: 110V AC 60Hz / 230V AC 50Hz, 30A
Temperatura ambiente: da 10°C a 35°C
Dimensioni: 1560 mm (W) x 2220 mm (H) x 1060 mm ((D)
Forniture di gas: miscela di aria e propano
NBS Camera di densità di fumo.pdf
ISO 5659-2 Plastiche ¢ Produzione di fumo ¢ Parte 2: Determinazione della densità ottica mediante una prova in una singola camera. (OrizzontaleForno radiante conico)
Metodo di prova standard ASTM E662 per la densità ottica specifica del fumo generato da materiali solidi (Forno verticale)
Cos'è una camera di fumo NBS?
La camera di densità di fumo NBS (ASTM E662) èlo strumento di prova più diffuso per misurare l'oscuramento da fumoIn uso standard, può contenere solo campioni in orientamento verticale.
A cosa serve una camera di fumo?
La camera di fumo è l'area sopra la cassetta del camino (dove si costruisce il fuoco) appena sotto il tubo di combustione.per consentire al fumo di mescolarsi e curvarsi in un movimento circolare e salire nel fumo.
