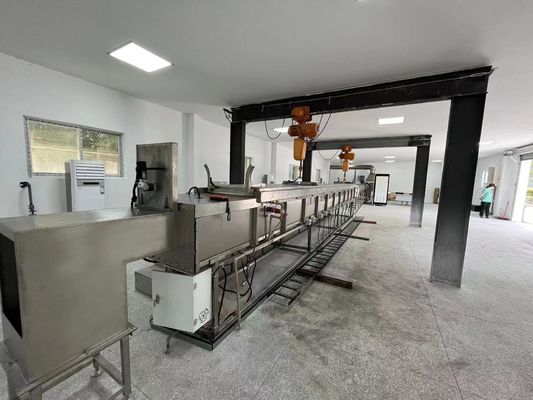

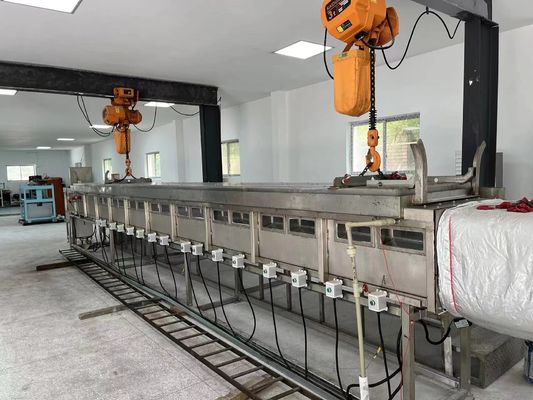

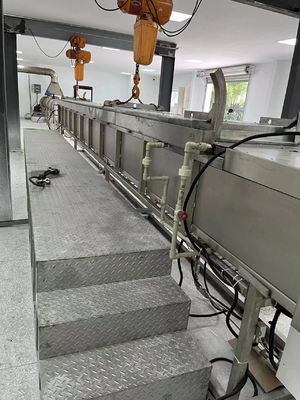

Camera del forno a tunnel di ASTM E84 Steiner per la combustione di superficie dei materiali da costruzione

Camera del forno a tunnel di ASTM E84 Steiner per le caratteristiche brucianti di superficie dei materiali da costruzione

Progettazione fornita di rimandi alle norme sotto

ASTM E84: Metodo di prova standard per le caratteristiche brucianti di superficie dei materiali da costruzione.

Proposta di progettazione della camera del forno a tunnel di Steiner

2,1 riassunto

Questa soluzione tecnica per la camera del forno a tunnel di Steiner è basata sull'integrazione di strumentazione e dell'elettricità ed usa il sistema di controllo multifunzionale avanzato di OMRON per combinare la sequenza di accensione, la sicurezza di combustione, il collegamento elettrico, il controllo automatico della temperatura, adeguamento manuale, controllando l'allarme e dell'acquisizione dei dati/comunicazione in una. La temperatura della fornace ed il sistema del controllo della pressione usa il sistema di controllo composto di regolatore di OMRON + di software di Visual Basic + di Advantech per controllo automatico e monitoraggio online. La stazione superiore dell'operazione di Advantech del computer aziona e controlla i parametri trattati necessari della fornace. Ha l'archiviazione di dati, l'ispezione e stampa. Ed altre funzioni. Allo stesso tempo, secondo i requisiti delle norme UL910/NFPA262, una sala di collaudo dedicata di combustione può essere installata per la prova di combustione, questa sala di collaudo di combustione efficacemente isola il forno a tunnel orizzontale di Steiner, installa l'estremità di misurazione di densità di fumo in una stanza scura, evita l'interferenza da luce esterna; Bruci l'area campione, adotti il metodo di progettazione indipendente, secondo il requisito standard, dovrebbe fornire il flusso d'aria libero. Di conseguenza, durante l'intera prova, tenga la stanza sotto una pressione d'aria controllata 0-12 di PA (volume a 0-0.05 pollici dell'acqua) superiore alla pressione d'aria circostante., la temperatura è mantenuta al ° 18,3 del ° C-26.7 la C (65 ° del ° F-80 F) e un'umidità relativa di 45-60%.

2.1.1 stati di progettazione

tipo della fornace del : Forno a tunnel orizzontale di Steiner

dimensioni principali della fornace del : Dimensioni 7620mm * 451mm * 305mm della fornace

numero del  delle coperture della fornace: Forno a tunnel orizzontale di Steiner: 1 copertura della fornace

temperatura di funzionamento della fornace del : fino a 600 ℃ (temperatura del gas di combustione)

combustibile del : Metano con una purezza almeno di 95%

potere calorifico del combustibile del : 3500btu/libbra

pressione del carburante del : 0.4-0.5MPa

modello del bruciatore del : Doppio bruciatore a forma di U a 3/4 pollici

il  esaurisce la temperatura del tubo di condotto di scarico: <250>

metodo di prova del  dell'oggetto provato: Sollevamento componente orizzontale del soffitto della fornace-fornace

Stati 15KVA, 380V/220V, 3 fasi di progettazione. Note: La tensione può essere personalizzata.

2.1.2 parametri strutturali

1. struttura della fornace del : mattone refrattario + piatto di acciaio inossidabile SUS304
2. struttura del fondo del forno del : mattoni refrattario 229mm x 114.5mm x 64mm
3. tipo del  e quantità di bruciatore: 1 3/doppio bruciatore a forma di U a 4 pollici.
4. il  fuma il metodo dello scarico: scarico meccanico del fumo + aria fredda che si mescola sulla parete posteriore
5. Metodo di apertura della porta della fornace: Sollevamento componente orizzontale del soffitto della fornace-gru e traduzione (cliente ha costruito)
6. Diagramma della fornace

2.1.4 scopo:

La camera del forno a tunnel di Steiner è usata per la prova di ASTM E84 dei materiali da costruzione.

2.1.5 principi di progettazione

Adotti i principi di tecnologia avanzata, di affidabilità, di sicurezza e di razionalità economica

2,2 struttura della fornace

2.2.1 fornace Shell

La struttura d'acciaio della fornace è composta di tubo quadrato/estremità rettangolare del tubo, di montante laterale e di piatto d'acciaio del corpo della fornace. Dopo la saldatura con ad alta resistenza, forma un tutto solido, che può essere usato a lungo senza deformazione.

Piatto d'acciaio del corpo della fornace: SUS304, δ=3mm

Struttura della fornace: Q235-A, tubo quadrato/tubo rettangolare

Barre trasversali della fornace: Q235-A, tubo rettangolare del tubo quadrato

Finestra: Vetro di quarzo e combinazione di vetro temperata di doppio strato, δ=3mm, 70mm±6mm×280mm±38mm

L'otturatore fornisce un livello 74~78mmopening dal piano terra della camera. L'otturatore può essere regolato.

Il bruciatore è nel 1372 ±10mm individuato dalla presa d'aria. il porto di velocità dell'aria è 381±5mm dalla presa d'aria.

posizioni delle termocoppie

1. Una termocoppia di 18 AWG è situata nei 7000±10mm dal porto del bruciatore (esposto sull'aria);
2. Una termocoppia di 18 AWG è situata nei 3960±10mm dal porto del bruciatore (incastonato sotto il pavimento);

Una termocoppia di 18 AWG è situata nei 7090±10mm dal porto del bruciatore (incastonato sotto il pavimento).

I bordi sono fabbricati dall'acciaio di Q235-A, con il dispositivo raffreddato ad acqua.

2.2.2 materiali di resistenza della fornace

La muratura della fornace della prova è mattoni refrattari consistiti di, allo stesso tempo, per fornire la turbolenza dell'aria richiesta durante il processo di combustione, ottenuto disponendo sei ampi la x 64mm mattoni refrattari termoresistenti spessi lunghi 229mm di x 114.5mm (lungamente linea verticale della parete e della linea parallela lunga di 114.5mm). Secondo la linea centrale misurata del bruciatore alla linea centrale del mattone refrattario, i mattoni refrattari vicino alla finestra (senza ostruire le finestre) 1.98m±152mm, 3.96m±152mm e 5.79±152mm, la distanza di un altro lato è 1.37m±152mm, 2.90m±152mm e 4.88m±152mm.

Il più alta termoresistenza: 1427℃ (2600℉)

Densità in serie: 0.77±0.046g/cm3

Conducibilità termica alla temperatura media:

260℃ (500℉) 0.23W/m·℃

538℃ (1000℉) 0,27 W/m·℃

815℃ (1500℉) 0,32 W/m·℃

1093℃ (1500℉) 0,37 W/m·℃

2.2.3 porta della fornace e meccanismo a pressione

Porta della fornace di operazione sopra il corpo della fornace, come dispositivo di sigillatura per il corpo della fornace. Composto di metallo e di isolanti inorganici, isolanti composti di isolanti inorganici, materiale di isolante inorganico spesso del ± 6mm di 51mm

La porta orizzontale della fornace è saldata dall'acciaio della sezione, usare il metodo di sollevamento verticale del auto-peso al compatto, per osservare lo stato della fornace, finestre di osservazione installate da entrambi i lati della parete di fornace, per ottenere un'efficace guarnizione, un efficace dispositivo di tenuta idraulica funge da guarnizione fra la porta della fornace ed il corpo della fornace, facendo uso di acqua di rubinetto come la fonte d'acqua di circolazione può non solo fornire una guarnizione per l'ispezione di qualità del corpo della fornace e della porta della fornace, ma anche portare via il calore durante la prova di combustione e efficacemente proteggere il corpo della fornace.

Il laboratorio dovrebbe fornire la gru per sollevare il coperchio.

Temperatura di uso di Max. Effective fino a 1050℃;

Densità: 335±5kg/m3;

Conducibilità termica: ℃ di 0.085W/mK@400

Dimensione 7620±50mm*451±5mm*305±5mm
