Calorimetro a cono ISO 5660

Calorimetro a cono.pdf
Introduzione allo strumento
Il calorimetro a cono deriva dal consumo di ossigeno di un campione rettangolare (100mm×10mm) testato dal Dr. Vytenis Babrauskas a un valore di radiazione termica di 100KW/m2.
Il calorimetro a cono si basa sul principio del consumo di ossigeno della combustione dei materiali. Il calore rilasciato per 1 kg di ossigeno è di circa 13,1 MJ. Misura il rilascio di calore del materiale, il tempo di accensione, il consumo di ossigeno, la produzione di CO e CO2 e il flusso dei gas di combustione.
Il calorimetro a cono è rigorosamente conforme alle dimensioni del laboratorio e l'unità di controllo automatico progettata dal software di test è comoda per l'utente. Inoltre, utilizza un computer con touchscreen da 17 pollici, pienamente conforme agli standard internazionali.

Conformità agli standard
-Test di reazione al fuoco ISO 5660, velocità di rilascio del calore, velocità di produzione di fumo e velocità di perdita di massa;
-ASTM E1354 Determinazione della velocità di rilascio di calore e fumo visibile di materiali e prodotti mediante calorimetro a consumo di ossigeno;
-BS 476 Pt.15 test di combustione e struttura dei materiali da costruzione, determinazione della velocità di rilascio del calore del prodotto;

Parametri tecnici

Caratteristiche e applicazioni del prodotto
1. Calorimetro a cono con armadio di analisi mobile, può essere collegato a un sistema di test di alta velocità di rilascio del calore come ISO 9705, EN 13823 ecc., conforme agli standard di test ISO 5660, ASTM E1354, BS 476 Parte 15 ecc.
2. Corpo di test integrato e armadio di analisi da 19 pollici, computer con touchscreen da 15 pollici integrato, per il controllo completo e il test automatico.

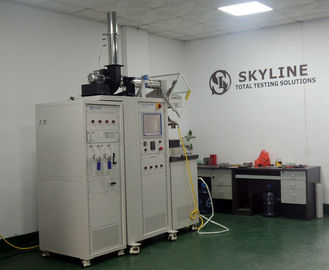

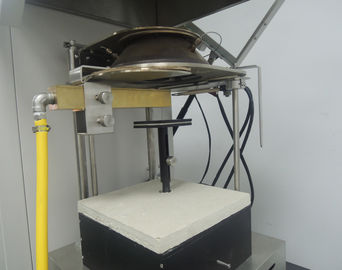

3. Riscaldatore conico con potenza nominale di 5000 W, emissione di calore da 0 ~ 100 kW/m2, utilizzo di un controller di temperatura PID, mentre il cono di radiazione può essere orizzontale o verticale.
4. Esposto alla parte centrale della superficie del campione nell'intervallo 50 x 50 mm, la deviazione della radiazione al centro non supera il 2%.
5. Intervallo di pesata del campione 0 ~ 3000 g; precisione: 0,1 g.
6. Otturatore a scatto automatico aperto per trasmettere la radiazione al campione.
7. Analizzatore di ossigeno paramagnetico ABB EL3020, che utilizza il metodo della variazione paramagnetica per misurare la concentrazione di ossigeno nel gas. Intervallo di concentrazione 0-25%.
8. Analisi della densità del fumo mediante sistema laser, il sistema è composto da un laser He Ne da 0,5 mW, il rilevatore principale e il rilevatore ausiliario.

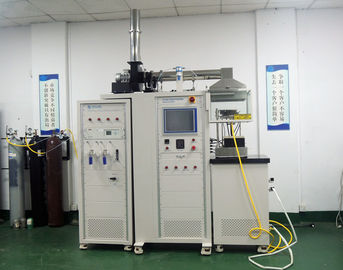

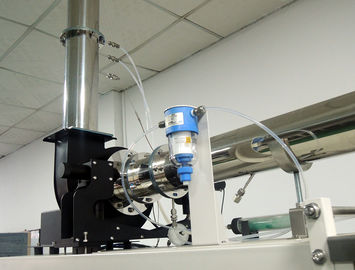

Il sistema di scarico è composto da ventola, cappa di raccolta fumi, tubo di scarico e flussometro a piastra a orifizio, ecc. Portata della ventola di scarico da 0 ~ 50 g/s, precisione 0,1 g/s.
9. Il campionatore ad anello è stato installato dalla cappa di raccolta fumi a 685 mm, con 12 fori.
10. La portata di scarico deve essere determinata misurando la differenza di pressione su entrambi i lati dell'orifizio a spigolo vivo a 350 mm sopra la ventola, il diametro interno dell'orifizio a spigolo vivo
la piastra è di 57 mm + 1 mm.
11. Il sistema di campionamento gas ABB SCC-S comprende pompa di campionamento, filtro, trappola fredda, scarico acque reflue, filtri acqua e filtri CO2;
Sistema di raffreddamento ad acqua portatile senza necessità di acquedotto e tubazioni quando si utilizza il flussometro di calore (per ISO 5660).
12. Per calibrare la risposta dell'intero sistema di prova, viene utilizzato un bruciatore di calibrazione in ottone con apertura quadrata, utilizzato per misurare il valore del coefficiente C.
13. Il sistema di acquisizione dati è in grado di registrare l'uscita dell'analizzatore di ossigeno, del flussometro, del termocoppia e di altri strumenti.

Applicazioni

Il calorimetro a cono è adatto per valutare il comportamento alla combustione e al fuoco di un'ampia gamma di materiali, tra cui:​

• Materiali da costruzione e prodotti edili​

• Materiali ferroviari​

• Materiali per fili e cavi​

• Materiali polimerici​

• Materiali compositi​

• Materiali utilizzati per la ricerca sul fuoco e test di laboratorio​

Può essere utilizzato da produttori di materiali, laboratori di prova antincendio, istituti di ricerca e altre organizzazioni coinvolte nei test di prestazione antincendio.​

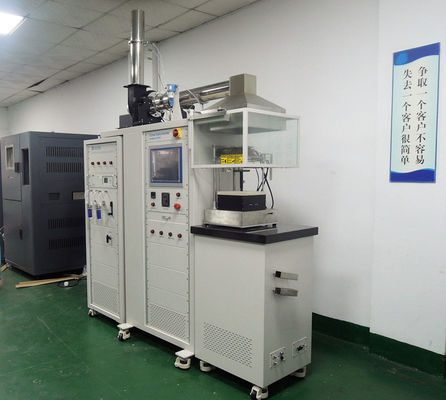

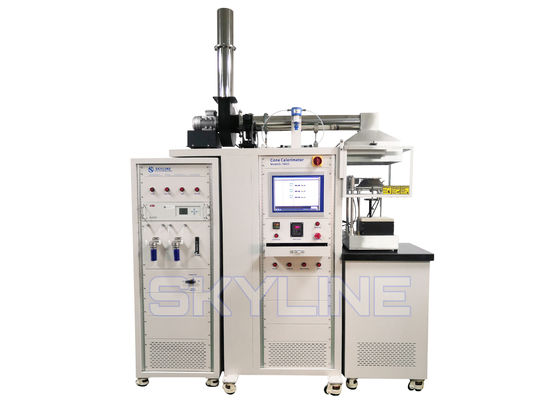

Dettagli del prodotto del calorimetro a cono
Il nome Calorimetro a cono deriva dal riscaldatore conico utilizzato dal Dr. Vytenis Babrauskas per ispezionare il campione di prova (100 mm x 100 mm) con un flusso fino a 100 kW/m2 per la deplezione di ossigeno su scala da banco del suo sviluppo. Il test del calorimetro a cono si basa sulla teoria che le calorie di combustione pura sono proporzionali a una quantità necessaria di ossigeno per la combustione e vengono generati 13,1 MJ/kg ogni volta che viene consumato 1 kg di ossigeno, e vengono misurate l'emissione di calore, il tempo di accensione, il consumo di ossigeno, la generazione di CO e CO2 e il flusso dei gas di accensione generati dai materiali di prova.
Standard
ASTM: ASTM D6113, ASTM E1354, ASTM E1740, ASTM F1550
BS: BS 476-15
ISO: ISO 5660
EN: EN 45545-2: 2013
GB: GB/T 16172:2007

Requisiti di installazione
Elettricità: 230 Volt nominali 50 Ampere
Temperatura ambiente: Operativa 10°C - 35°C
Dimensioni: Apparato: 1800 mm (L) x 900 mm (A) x 2600 mm (P)
Forniture di gas: Metano, Azoto, Aria compressa

Si prega di rivedere il video del funzionamento del calorimetro a cono al seguente link:
https://youtu.be/-U20AJEfArg

Profilo aziendale.pdf

Domande frequenti

D1: A cosa serve un calorimetro a cono?

R1: Il calorimetro a cono viene utilizzato per valutare il comportamento al fuoco e le prestazioni di combustione dei materiali. Può misurare parametri come la velocità di rilascio del calore, il tempo di accensione, il consumo di ossigeno, la produzione di fumo, la generazione di CO e CO2 e la perdita di massa durante la combustione.​

D2: Come funziona un calorimetro a cono?

R2: Il calorimetro a cono funziona in base al principio del consumo di ossigeno. Durante la combustione, viene misurata la quantità di ossigeno consumata dal campione di prova e utilizzata per valutare il calore rilasciato dal materiale.​

D3: Quali standard possono essere utilizzati con questo calorimetro a cono?

R3: Le specifiche del prodotto elencano ISO 5660, ASTM E1354, BS 476 Parte 15, ASTM D6113, ASTM E1740, ASTM F1550, EN 45545-2:2013 e GB/T 16172:2007. Lo standard applicabile dipende dall'applicazione di test specifica.​

D4: Quali materiali possono essere testati utilizzando un calorimetro a cono?

R4: Il calorimetro a cono può essere utilizzato per testare materiali da costruzione, materiali ferroviari, materiali per fili e cavi, polimeri, compositi e altri materiali combustibili secondo il metodo di prova applicabile.​

D5: Quali parametri può misurare il calorimetro a cono?

R5: A seconda della configurazione del sistema, l'attrezzatura può misurare la velocità di rilascio del calore, il tempo di accensione, il consumo di ossigeno, la produzione di fumo, la generazione di CO e CO2, la perdita di massa e il flusso dei gas di combustione.​

D6: È disponibile l'analisi del fumo?

R6: Sì. L'analisi della densità del fumo è elencata come configurazione opzionale. Il sistema può anche essere dotato di un analizzatore a infrarossi per l'analisi di CO e CO2.​

D7: Il calorimetro a cono può essere collegato ad altri sistemi di prova antincendio?

R7: Secondo le specifiche del prodotto, il calorimetro a cono può essere collegato a sistemi di test di alta velocità di rilascio del calore come ISO 9705 e EN 13823.​
