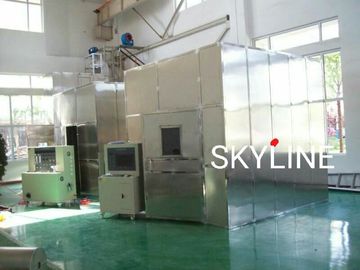

Tester di densità di fumo dei cavi IEC61034 & delle funi con la camera di combustione della struttura d'acciaio

Descrizione

Secondo IEC61034-1~2, le prime parti «del dispositivo della prova» e la seconda parte «dei punti e dei requisiti della prova» della determinazione di densità di fumo dei cavi o dei cavi ottici nelle circostanze specifiche. La determinazione di densità di fumo è un aspetto importante di valutazione delle caratteristiche di combustione di cavo o di cavo, che sono collegati con l'evacuazione del personale e la determinazione della prossimità dell'estinguente. Questo strumento pricipalmente è utilizzato per determinare la concentrazione in fumo dei cavi e dei cavi ottici nelle circostanze specifiche e per verificare la densità di fumo. Nell'ambito degli stati della fiamma brucianti o della combustione senza fiamma, la trasmissione è usata come modo confrontare i cavi differenti o i cavi negli stati specifici.

Caratteristica

Questo strumento si riferisce a tre aspetti di competenza meccanica, ottica ed elettronica. È un prodotto meccanico ed elettrico di integrazione. Presenta i vantaggi della struttura ragionevole, della prestazione stabile e dell'operazione facile. Interfaccia di operazione di WINDOWS XP, stile di VISTA del laboratorio e meccanismo di sicurezza perfetto. Durante la prova dei risultati di misura della visualizzazione in tempo reale e disegni dinamicamente una curva perfetta (attraverso la curva di tasso e di tempo dell'esposizione), i dati può essere immagazzinato permanentemente, colto e l'uscita della stampa, può direttamente stampare il rapporto.

Software di misura: i suoi dati principali di fumo e di densità leggera, di densità ottica specifica, del tasso di fumo, del tasso di fumo massimo e della densità di fumo media possono essere provati all'interfaccia dell'operazione di WINDOWS XP +VB6.0. Inoltre ha l'interfaccia di funzionamento della calibratura, pubblicante, prova, adeguamento di parametro ecc. Il programma usa lo stabilimento di controllo automatico del computer, della raccolta, della registrazione e di risultato. Si veda figura 1, figura 2

Figura 1: grafico leggero della curva di trasmissione

Figura 2: moduli relazione di risultati dei test

Principio

Il sistema di misura leggero per la densità di fumo di cavo o il cavo ottico nelle circostanze specifiche è composto di sorgente luminosa, di cellula fotoelettrica del silicio, di ricevitore di sorgente luminosa e di sistema informatico. La luce ha generato dai passaggi di sorgente luminosa attraverso il laboratorio di densità di fumo di 3M * 3M * 3M, formanti un fascio uniforme con un diametro di 1.5m + di 0.1M sulla parete di fronte alla sorgente luminosa. La cellula fotoelettrica installata al centro del fascio individua l'intensità del fascio dalla sorgente luminosa. Quando la camera di combustione dovuto combustione dei cavi produrre molto fumo, il fumo di assorbimento fotoelettrico, raggiunge l'intensità del fascio della cellula fotoelettrica del silicio è indebolita dal sistema informatico per elaborazione dei dati, noi può calcolare riguardante il 100% iniziale con trasmissione lineare della luce di risposta.

La progettazione della camera di combustione, due modi affinchè clienti scelgano: quello primo utilizza il muro di mattoni, la nostra società fornisce lo schema di progettazione, invia gli ingegneri professionisti per guidare il cantiere; il secondo con materiale adatto è riparato sul sostegno del ferro di angolo e sull'intera camera di combustione del cubo.

Composizione nell'attrezzatura

L'intero strumento è composto di scatola della prova chiusa, di sistema di misurazione del fotometro, di disco dell'alcool, di sistema di combustione, di candela, di scatola della prova, di supporto del cavo, di strumento di misura della temperatura e di software di prova di densità di fumo. Il circuito è sviluppato dal singolo microcomputer del chip con il contenuto a alta tecnologia e la prestazione stabile. Questo strumento è adatto a tutti i cavi. È ampiamente usato dagli impianti di produzione dell'industria della fune e del cavo e della ricerca e dei banchi di prova. La scatola della prova è un cubo della prova con un volume di 27m3.

Parametri tecnici dettagliati

5. Gli altri parametri ed introduzione

a. L'entrata principale è fornita delle finestre e delle visioni opache che possono bloccare le attività di ispezione.

il fondo di b.The della scatola quadrata è fornito di dispositivo di accensione automatico e la cima è installata con il dispositivo regolante la pressione interno della scatola.

fonte di c.Light: lampada incandescente per 12V, lunghezza d'onda leggera da 400 a 750nm.

d.Acceptor: per la cellula fotoelettrica del silicio, la trasmissione di 0% è passata senza luce ed il tasso di trasmissione è luce di 100% senza occlusione.

sistema di e.Combustion: composto di valvola, di filtro, di flussometro della valvola di regolazione e di bruciatore regolanti la pressione.

f.Burner: composto di una candela e di un disco dell'alcool e disposto nel centro del campione.

6. Configurazione principale
