Tester di infiammabilità del materiale da costruzione dell'en 11925-2 con controllo del touch screen

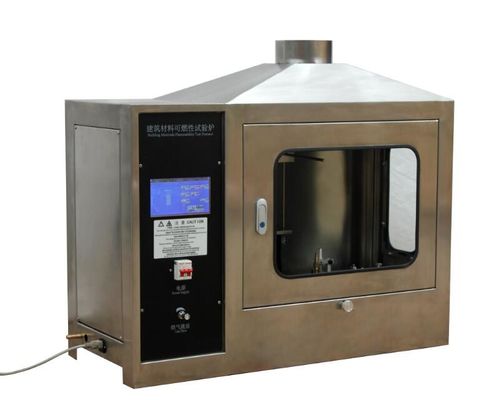

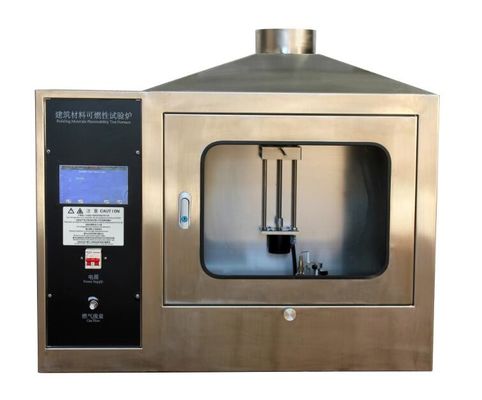

Forno di prova di infiammabilità dei materiali da costruzione con controllo touch screen

SL-FL13 Articoli a combustione singola

Fornire dati accurati e affidabili per la prova delle proprietà di combustione dei materiali.

Visualizzazione del prodotto

SL-FL13 Single Burning Item è rigorosamente conforme a GB/T 20284‐2006 e BS EN 13823, nonché ad altre norme di prova riconosciute a livello internazionale.È ideale per la prova di classificazione delle prestazioni antincendio e la ricerca e sviluppo di materiali da costruzione, materiali decorativi e prodotti di isolamento termico. L'apparecchio è dotato di un carrello di campioni a doppia verticalità dotato di un bruciatore a sabbia a propano,e integra una misurazione di alta precisione del tasso di rilascio di calore e di produzione di fumo, protezione contro le fiamme UV e controllo intelligente completamente automatico.

Questo vi aiuta a valutare con precisione le caratteristiche di reazione al fuoco dei vostri prodotti, a superare con successo la certificazione di classificazione antincendio GB/T 8624 e ad accelerare il tempo di commercializzazione dei vostri prodotti.

Visualizzazione tecnica

1. Composizione del sistema

• Camionetto (con due campioni verticali) + telaio fisso + cappuccio di raccolta del gas + condotto di scarico di tipo J
• Ventilatore centrifugo + unità di controllo della velocità + sezione di misurazione completa + gabinetto di analisi dei gas + sistema di acquisizione dei dati

2. Esemplare carrello e sistema di accensione

• Due posizioni verticali del campione; bruciatore a sabbia in fondo all'angolo verticale
• Metodo di accensione superficiale; il sistema di rilevamento della fiamma fornisce una protezione contro l'incenerimento
• Fabbricazione a partire da prodotti della voce 8528

3Sistema di scarico

• Cappuccio di raccolta di gas in acciaio inossidabile in cima al telaio
• Tubo di scarico tipo J in acciaio inossidabile: diametro interno (315±5) mm, con isolamento in lana minerale ad alta temperatura di 50 mm
• Flusso continuo di gas di scarico: 0,50 m3/s, controllato con frequenza
• Ventilatore centrifugo: resistente fino a 300°C, adatto per condizioni di calibrazione a passo ad alta temperatura

4Controllo dell' approvvigionamento e del flusso di gas

• Regolare di flusso di massa: gamma 0 ± 2,5 g/s, precisione ≥ 1,5% della lettura
• Controllo automatico dell'alimentazione del gas a 647 mg/s e 2000 mg/s; variazione della velocità di alimentazione ≤ 5 mg/s durante la prova, garantendo una potenza termica di 30,7 ± 2 kW

5. Sistema di campionamento e condizionamento dei gas di combustione

• Componenti: filtro delle ceneri → trappola del freddo → due colonne di asciugatura → pompa di campionamento → pompa peristaltica
• Testa del filtro delle ceneri: PTFE solido con filtro interno di 0,5 μm
• Pompa a diaframma: portata di 400 l/h, resistente alle alte temperature e alla corrosione
• Condensatore del compressore: capacità di raffreddamento 320 kJ/h, stabilità del punto di rugiada 0,1°C, variazione statica 0,1 K, protezione IP20
• Rotametro importato: intervallo 0 ∼ 5 L/min, regola il flusso di ingresso dell'analizzatore

6- Analisatori di gas (O2 e CO2)

7Sezione di misura (tubi e sensori)

• un condotto di 2155 mm contenente:

• Sonde di pressione
• Tre termocoppie
• Sonde di campionamento del gas
• Sistema di luce bianca

• Sonda a pressione bidirezionale: gamma (0 100) Pa, precisione ± 2 Pa, tempo di risposta del 90% ≤ 1 s
• Sonde di campionamento del gas collegate al dispositivo di regolazione del gas e agli analizzatori di ingresso di O2/CO2

8- Misurazione del fumo - Sistema ottico

• Fonte luminosa: tipo incandescente, temperatura del colore (2900 ± 100) K
• Montato sul lato del tubo di scarico tramite giunzione flessibile
• Sistema di lente: raccoglie la luce in fasci paralleli di diametro ≥ 20 mm; il diametro del foro emettitore di luce (d) e la lunghezza focale (f) della lente soddisfano d/f < 0.04
• Detettore: fotodiodo di silicio con:

• Stabilità lineare: 0,1%
• Intervallo di misurazione a 10 bit
• Risposta spettrale coerente con la curva CIE V ((λ), precisione ≥ ± 5%

• Tempo di risposta del 90% del sistema di attenuazione ottica ≤ 3 s
• Aria compressa introdotta nel tubo laterale per mantenere pulito il dispositivo ottico e mantenere le specifiche di deriva

9Funzioni software e di taratura

Il software fornisce interfacce per:

• Calibrazione dell'analizzatore O2/CO2 (rumore e deriva)
• Calibrazione del sistema ottico (rumore e deriva per la misurazione del fumo)
• Calibrazione del filtro del sistema ottico
• Calibrazione del volume d'aria (intervallo di controllo)
• Calibrazione a passo e calibrazione ad eptano

Requisiti di taratura di passo:

• Tempo di ritardo dell'analizzatore di O2/CO2 ≤ 30 s
• Tempo di risposta dell'analizzatore di O2/CO2 ≤ 12 s
• Tempo di risposta dell'interruttore del bruciatore ≤ 12 s
• Tempo di risposta alla temperatura ≤ 6 s
• Il rapporto Q_gas_30s(T) / HRR_30s(T) deve essere continuo al (100 ± 5) %
• Differenza tra HRR media di fase 2 e fase 3 ≤ 0,5 kW

Accettazione della taratura dell'etano:

• Valore calorifico per unità di massa: THR/m = 4456 ± 222,8 MJ/kg

10. Parametri di uscita del test

• Tasso medio di rilascio di calore RHRav (t)
• Rilascio totale di calore THR (t)
• 1000 × [RHRav(t) / (t‐300) ] (utilizzato per il calcolo FIGRA)
• Indice del tasso di crescita del fuoco FIGRA
• Rilascio totale di calore a 600 s ¢ THR600s
• Occorrenza di diffusione della fiamma laterale
• Tasso medio di produzione di fumo RSPav (t)
• Produzione totale di fumo TSP (t)
• 10000 × [RSPav(t) / (t‐300) ] (utilizzato per il calcolo di SMOGRA)
• Indice del tasso di crescita del fumo
• Produzione totale di fumo a 600 s ¢ TSP600s

11Norme, dimensioni e peso

• Norme: EN 13501, EN 13823
• Dimensioni: 3000 mm (W) × 4500 mm (H) × 3000 mm (D)
• Peso: 650 kg

Applicazione

Prova e classificazione in caso di incendio per materiali e prodotti da costruzione

Prova antincendio del marchio CE per i prodotti da costruzione

Valutazione della reazione all'incendio per lo sviluppo di nuovi prodotti

Controllo della qualità e ispezione in uscita per le linee di produzione

Requisiti di installazione

Altezza di installazione: non inferiore a 5 metri

Superficie del pavimento: non inferiore a 3m x 3m

Requisiti di potenza: 220V, 10A; 380V, 5KW

Temperatura ambiente: da 10 ° C a 35 ° C

Necessità di gas: gas propano

Gas di taratura: N2, gas standard CO2

Norma di taratura: eptano

Domande frequenti (FAQ)

Q1: Risponde ai miei standard?

A1:Sì. Conforme alla norma EN 13823 e alla norma GB/T 20284. I risultati supportano la classificazione EN 13501‐1 (A2BCD). Funziona con le versioni standard attuali e precedenti.

Q2: Quanto è stabile ed accurato?

A2: Molto. riscaldamento, accensione e raccolta di fumo completamente automatizzati. la taratura è rigorosa, l'analizzatore di gas risponde in 3 s, l'acquisizione dei dati in 5 s

Q3:Quali parametri copre?

A3:Tutti i valori chiave: HRR, THR, FIGRA, SPR, TSP, SMOGRA, più LFS e goccioline determina direttamente il grado EN 13501-1 o GB 8624.

Q4:Facile da usare?

A4:Assolutamente.Interfaccia intuitiva, controllo automatico accensione/gas.Formazione in loco inclusa.

D5:Cost-effective?

A5:Una unità fa tutto risparmia spazio e budget. Costruita con componenti importati di alta qualità per un'affidabilità a lungo termine e meno manutenzione.

D6:Mantenimento e sostegno?

A6:1-anno di garanzia + supporto a vita. copre installazione, formazione, taratura, sviluppo di test e consulenza per l'accreditamento CMA/CNAS.

Servizio post-vendita e assistenza tecnica

Assistenza post-vendita di un anno, assistenza tecnica per tutta la vita

Installazione e taratura delle apparecchiature

Servizi di taratura

Sostegno allo sviluppo di metodi di prova

Formazione tecnica
