Tester di infiammabilità dei materiali da costruzione del laboratorio, camera di prova verticale del vassoio UL1685 per i cavi

Apparecchiatura di collaudo di infiammabilità del laboratorio, camera di prova verticale del vassoio UL1685 per i cavi

Applicazione

Componenti principali compreso

a. Sistema di controllo di fonte d'ignizione

torre di b.Collection e sistema di controllo dello scarico del fumo

pressione di c.Gas e sistema di controllo di flusso

trasmissione di d.Smoke e sistema di misura di temperatura

sistema di misura di altezza di e.Flame

Parametri tecnici

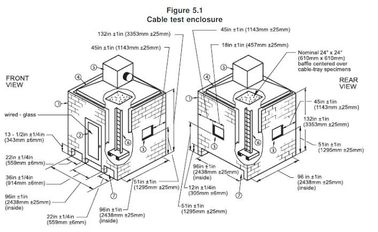

1. Laboratorio: la parete adotta il mattone refrattario ad alta temperatura, la superficie interna è trattata con il nero e la dimensione della parete è W2438 x D2438 x H3353mm; dipinto

2. Porta del laboratorio: Struttura dell'acciaio inossidabile di H2m x di W0.9, porta del vetro temperato;

3. Fumo che raccoglie torre: l'angolo di inclinazione di 40 gradi, il cubo è 914mm; la lunghezza del filtro è 610mm;

4. Finestra di osservazione: la lunghezza laterale è 457mm, la distanza fra il fondo e la terra è 1295mm e la destra alla parete è 1143mm.

5. Presa d'aria: 559 x 343mm, 914 x 305mm, 2438 x 343mm;

6. Tubo di scarico: L9000 * diametro 406mm, installato nella torre sul lato destro del livello della raccolta del cubo;

7. Scala bruciante: alti 2400mm, L305 * W25 * D25. La distanza di 299mm fra il quadrato due;

8. A: c'è 242 foro L341mm * D30mm;

9. Flusso del gas: 13.2L/mim, pressione standard e temperatura, controllo di portata in peso;

10. Flusso d'aria: 76.8L/mim, pressione standard e temperatura, controllo di portata in peso;

11. Rilevazione di flusso: il misuratore di portata di pressione differenziale è utilizzato per misurare la portata del tubo di scarico, fornente la base per il controllo della velocità del fan.

12. Trasmissione: la cellula fotoelettrica del silicio individua la densità di fumo del campione quando il campione è bruciato.

13. Altezza della fiamma: la luce visibile infrarossa in tempo reale indica l'altezza corrente della fiamma;

14. Software speciale: può disegnare il flusso in tempo reale della conduttura, la densità di fumo, l'altezza della fiamma ed altri dati per disegnare la curva e generano i rapporti, possono essere conservato per ispezione o stampa;

15. Sistema di controllo: computer + software di controllo, flussometro di massa, ecc.

Norme

Secondo le clausole 9,6 & 9,7 di UL1685-2007, UL2556-2007
