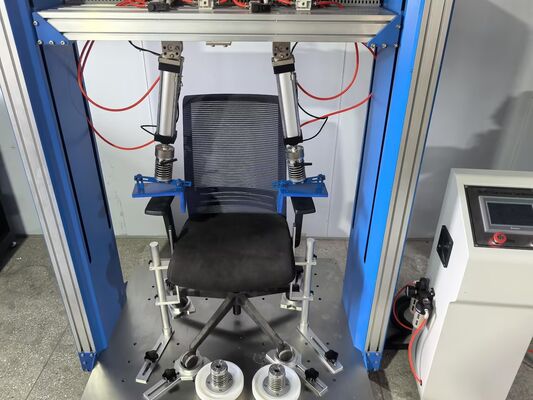

Macchina per prova di fatica della macchina per prove statiche del tester per braccia e gambe della sedia PLC BIFMA X5.1

• Dimensione della base: 1,5 m (W) * 2 m (L) * 2 m (H)
• Posti verticali: 2 unità, altezza 1,5 m
• Barre trasversali: 1 unità, regolazione dell'altezza azionata

• Sistema di puleggia pneumatica per le operazioni di spinta/tiraggio
• Regolazione dell'altezza: 500-1500 mm
• Distanza orizzontale minima: 30 mm (regolabile)
• Timer: 1 minuto di tiraggio / 1 minuto di spinta

• Utilizza lo stesso sistema di puleggia posizionato sotto il braccio
• Distanza verticale minima: 30 mm (regolabile)
• Timer: 1 minuto di forza verticale verso il basso

• Sistema di puleggia a cavi/cinture per 50.000 cicli
• Regolazione dell'altezza: 500-780 mm
• Controllo contatore a 6 cifre
• Velocità: 10-30 cicli/minuto

• Sistema di puleggia a cavi/cinture per 10.000 cicli
• Posizionamento flessibile sulla piattaforma
• Contatore a 6 cifre
• Velocità: 10-30 cicli/minuto

• Tipo di cilindro: cilindro a doppia azione
• Forza massima: 2000 Newton
• Fornitura d'aria: minimo 6 bar

• Controlli ON/OFF
• Visualizzazione LCD per misuratore di carico, velocità, ciclo e tempo
• Sensore di carico per evitare sovraccarichi
• Selettore di forza per forze di prova predeterminate
• Regolatore d'aria con indicatore di pressione

• Funzione di arresto di emergenza con ritiro pneumatico del cilindro
• Disattivazione automatica in caso di guasto del campione di prova
• Protezione da danni meccanici
• Fermo di sicurezza in caso di interruzione di corrente
• Disattivazione automatica del ciclo di completamento

• ANSI/BIFMA X5.1-2011 11.4 Prova di carico facile all'angolo anteriore-ciclico-allontanato dal centro
• ANSI/BIFMA X5.1-2011 18 Prova di resistenza alle gambe - applicazione anteriore e laterale
• ANSI/BIFMA X5.1-2011 20 Prova di resistenza del poggiapiedi verticale-ciclica
• ANSI/BIFMA X5.1-2011 21 Prova di resistenza del braccio - ciclica

Domande frequenti

1A cosa serve questa attrezzatura?
Questo tester valuta gli appoggi braccia, gambe e piedi per la resistenza statica e la resistenza alla stanchezza.1 requisiti prima di arrivare sul mercato.

2Quali norme rispetta?
Esso è conforme alle norme ANSI/BIFMA X5.1-2011, in particolare ai metodi di prova 11.4 (carico in angolo anteriore), 18 (forza delle gambe), 20 (durabilità del poggio dei piedi) e 21 (durabilità del braccio).

3Quali tipi di sedie possono essere testati?
La macchina può ospitare la maggior parte dei sedili per uffici e commerciali con altezze di braccioli da 500 a 780 mm. Il sistema di fissaggio regolabile consente vari disegni e dimensioni del telaio della sedia.

4Come funziona l'applicazione della forza?
Sono utilizzati due sistemi: un sistema pneumatico a puleggia per le prove di resistenza statiche (forze di spinta/tiratura e verticali) e un sistema a cavo/cintura per le prove di durata dinamica fino a 50.000 cicli.

5Quali sono le caratteristiche di sicurezza incluse?
Fermo di emergenza con ritiro del cilindro, rilevamento del sovraccarico, protezione da danni meccanici, fermo dell'interruzione di alimentazione e spegnimento automatico in caso di guasto del campione o di completamento del ciclo.

6Quali sono i requisiti di alimentazione e di alimentazione dell'aria?
La macchina richiede un alimentatore da 1 Φ, 220 V AC, 3 A e un minimo di 6 bar di aria compressa per il sistema pneumatico.
