BIFMA X5.1 Chair Armrest Testing Machine con controllo PLC 650-780 mm Altezza del braccio e 18 mesi di garanzia

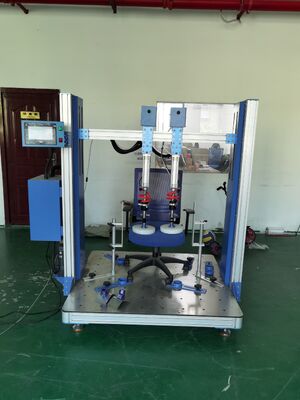

Questa macchina di prova esegue test statici orizzontali e test di durabilità dei braccioli, nonché test statici verticali e di durabilità dei braccioli in base agli standard BIFMA X5.1 e BIFMA X5.4.

GB/T 10357.3-2013 4.6 & 4.9; ANSI/BIFMA X5.1-2017 10.4, 12, 13, 20; EN1728-2012; EN 581; ISO 7173-1989

• Il controller adotta un software di test sviluppato autonomamente dall'azienda, che può realizzare lo spegnimento automatico al raggiungimento del numero di test preimpostato.
• Con funzione di protezione dallo spegnimento di emergenza, funzionamento semplice, funzionamento affidabile e stabile.
• Con funzione di memoria di arresto/accensione, funzione di protezione da cortocircuito dell'apparecchiatura e altre caratteristiche di progettazione, per garantire la sicurezza degli utenti.

Applicazioni

• Produttori di mobili per ufficio – Test di controllo qualità e sviluppo prodotto per braccioli di sedie

• Laboratori di prova e certificazione – Verifica di conformità di terze parti agli standard BIFMA e altri

• Strutture di ricerca e sviluppo – Validazione del design del prodotto e valutazione delle prestazioni dei materiali

• Team di approvvigionamento e garanzia della qualità – Verifica dei prodotti dei fornitori e ispezione in entrata

• Istituti educativi e di formazione – Insegnamento e dimostrazione di metodologie di test sui mobili

Domande frequenti

D1: A cosa serve questa attrezzatura?

Questa macchina testa i braccioli delle sedie da ufficio per resistenza e durabilità secondo gli standard BIFMA X5.1. Esegue test di carico statico verticale/orizzontale e test di durabilità ciclica per verificare l'affidabilità del prodotto e la conformità alla certificazione.

D2: A quali standard è conforme?

È conforme agli standard ANSI/BIFMA X5.1-2017 (Clausole 10.4, 12, 13, 20), GB/T 10357.3-2013, EN 1728-2012, EN 581 e ISO 7173-1989.

D3: Come funziona la macchina di prova?

La macchina utilizza cilindri pneumatici controllati da una valvola proporzionale servoassistita per applicare carichi precisi ai braccioli. Il touchscreen PLC consente di impostare i parametri di prova, monitorare l'avanzamento e arrestarsi automaticamente al raggiungimento del numero di cicli preimpostato.

D4: Quali altezze di bracciolo possono essere testate?

Il dispositivo di fissaggio regolabile accoglie altezze di bracciolo da 550 mm a 950 mm, coprendo la maggior parte delle configurazioni standard di sedie da ufficio.

D5: Quanti cicli di prova può eseguire?

È possibile impostare cicli di prova da 1 a 999.999. La macchina si spegne automaticamente al raggiungimento del conteggio preimpostato.

D6: Quale alimentazione elettrica e ad aria è richiesta?

Richiede un'alimentazione elettrica 1∮ AC 220V e una fonte d'aria di almeno 0,5 MPa.

Test di carico funzionale/Test di carico di prova: Una forza di 334 N (75 lbf.) deve essere applicata una volta a ciascuna gamba anteriore individualmente per un (1) minuto. Rimuovere la forza.

Test di carico di prova: Simile al test di carico funzionale, ma la forza è di 503 N (113 lbf).

Carico funzionale: Una forza di 750 N (169 lbf.) deve essere applicata per un (1) minuto. Rimuovere la forza.

Carico di prova: Una forza di 1125 N (253 lbf.) deve essere applicata per un (1) minuto. Rimuovere la forza.

Carico funzionale: Una forza di 445 N (100 lbf.) deve essere applicata per un (1) minuto in direzione verso l'esterno. Rimuovere la forza.

Carico di prova: Una forza di 667 N (150 lbf.) deve essere applicata per un (1) minuto in direzione verso l'esterno. Rimuovere la forza.

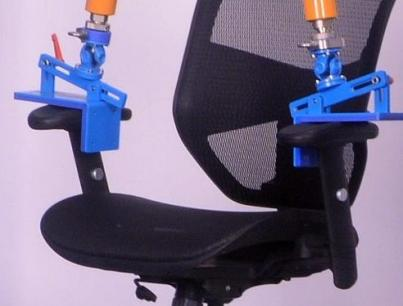

Procedura di prova: Applicare simultaneamente una forza di 400 N (90 lbf.) a ciascun bracciolo inizialmente con un angolo di 10 gradi ± 1 grado come mostrato nella Figura 20b. Il dispositivo di carico del bracciolo deve seguire il bracciolo (consentendo movimenti avanti-indietro, laterali e rotazionali) mentre si flette o ruota. Se si utilizza un dispositivo di prova simile a quello mostrato nella Figura 20b, la distanza di applicazione del carico deve essere inizialmente quella specificata nella figura. Altri metodi di applicazione del carico sono accettabili se l'applicazione della forza e dell'angolo sono equivalenti. La forza deve essere applicata e rimossa per 60.000 cicli a una velocità compresa tra 10 e 30 cicli al minuto.
