BS 6387 & IEC60331-11 Tester di resistenza al fuoco dei fili e cavi

SL-7606 Tester per la resistenza al fuoco e agli urti meccanici di cavi e fili

Applicazione

Questo apparato di prova deve essere utilizzato per testare cavi che richiedono il mantenimento dell'integrità del circuito quando sottoposti a fuoco da solo o a fuoco con shock, dove la condizione di prova si basa su una fiamma con un'uscita di calore controllata
corrispondente a una temperatura di almeno 750°C o fuoco con shock a una temperatura di almeno 830°C.

Standard di prova

BS 6387, IEC 60331 (requisito del cliente)
IEC: IEC 60331-11&12:2002, IEC 60331-21~23:1999
IEC 60331 Prova per cavi elettrici in condizioni di incendio Integrità del circuito
IEC 60331 Parte 11 Fuoco da solo a una temperatura di fiamma di almeno 750°C
IEC 60331 Parte 21 Cavi con tensione nominale fino a 0,6/1kV inclusi
IEC 60331 Parte 12 Fuoco con shock a una temperatura di fiamma di almeno 830°C
IEC 60331 Parte 31 Fuoco con shock Cavi con tensione nominale fino a 0,6/1kV inclusi

Dimensioni: 1750 mm (L) x 680 mm (P) x 1400 mm (A); Peso: 160 kg

Composizione dell'attrezzatura

1) Resistenza al fuoco da solo
2) Resistenza al fuoco con acqua

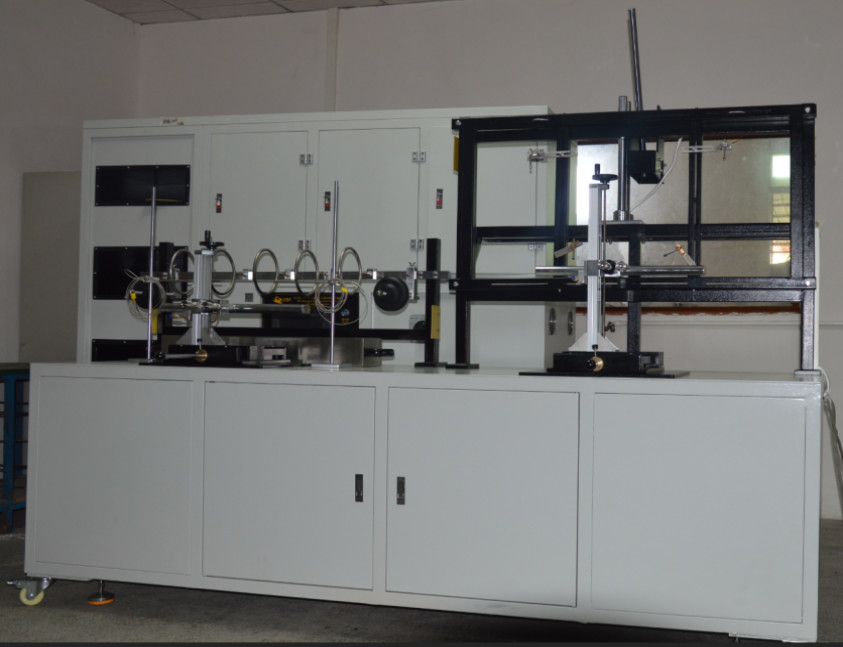

3) Resistenza al fuoco e agli urti meccanici

BS 6387 2013

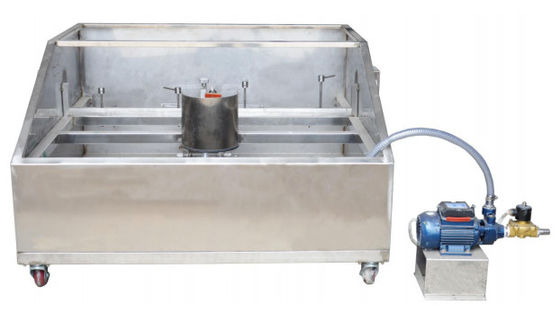

Dispositivo di spruzzo d'acqua

Protocollo W per la resistenza al fuoco con acqua

Apparato

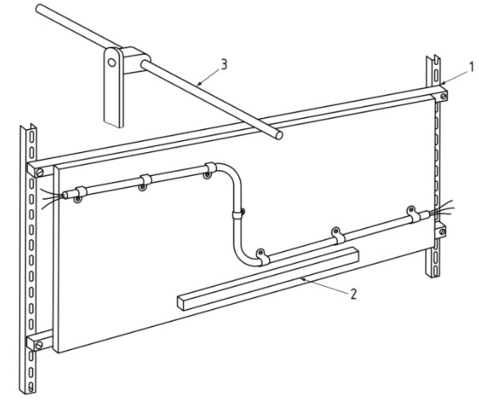

Dispositivo di shock meccanico

Protocollo Z per la resistenza al fuoco con shock meccanico

Apparato




Caratteristiche della macchina

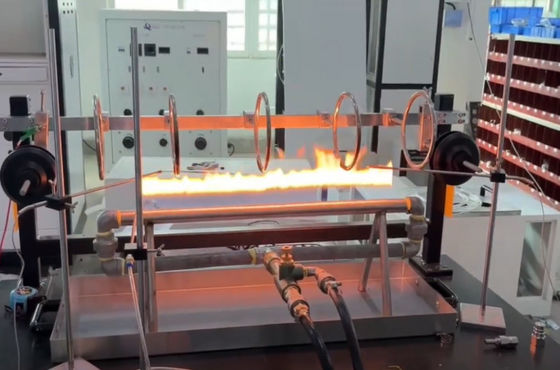

1. Il dispositivo di supporto del campione deve essere tale che la guaina o l'estremità protetta del cavo o del campione di cavo sia supportata orizzontalmente. Un'estremità del campione è bloccata da un morsetto fisso per impedirne il movimento, e l'altra estremità supporta il campione, il cavo o la parte centrale del cavo è supportata da due anelli metallici distanti 300 mm. L'anello metallico e le altre parti metalliche del dispositivo di supporto sono ben messi a terra. Il diametro interno dell'anello metallico è di circa 150 mm e viene utilizzata una barra tonda con un diametro di 10±2 mm.

2. La sorgente di accensione è un bruciatore a nastro a propano AGF americano con una lunghezza dell'ugello di 500 mm e una larghezza nominale dell'ugello di 15 mm. L'ugello ha tre file di diametri nominali sfalsati di 1,32 mm e una distanza tra i centri di 3,2 mm. C'è un foro su ciascun lato dell'ugello. I piccoli fori servono come fori guida per
mantenere la combustione della fiamma, e la tolleranza dimensionale è ±5%;
3. Il controller di flusso di massa importato regola il flusso di gas e aria, e l'accuratezza della lettura non è inferiore a 1,5%;

4. La valvola di riduzione della pressione importata può fornire una pressione di uscita di 0,1 MPa ± 3 Pa;
5. Manometro importato, in grado di fornire un intervallo di pressione di 0-200 kPa;
6. Termocoppia Omega importata con un diametro di 1,5 mm per la calibrazione della temperatura del bruciatore;
7. Può impostare il tempo di prova di combustione e interrompere automaticamente il gas;
8. Software di prova standard, in grado di visualizzare la temperatura di calibrazione del bruciatore, il flusso di propano, il flusso d'aria;
9. La prova è applicabile a cavi con tensione nominale di 0,6/1,0 KV e inferiore;
10. Durante la prova, la corrente utilizzata per il controllo della continuità deve attraversare tutti i
conduttori del cavo. Questa corrente è fornita da un trasformatore trifase a stella. Il
trasformatore ha una capacità sufficiente a mantenere la tensione di prova richiesta quando la corrente di dispersione è consentita.
All'altra estremità del campione, ogni conduttore o ogni set di conduttori è collegato a un dispositivo di puntamento
(indicatore LED) per formare una corrente attraverso la quale i dati possono essere ottenuti nel software del computer;
11. L'impostazione della tensione può essere inserita dal computer, impostando automaticamente il valore di tensione. La tensione può anche essere regolata finemente tramite i pulsanti del pannello;
12. La protezione della corrente del circuito di prova adotta un fusibile e conforme al tipo D II specificato in GB 13539.5.

Fusibile standard 2A. Facile da sostituire. E utilizzare interruttori automatici miniaturizzati importati per proteggere ogni circuito di prova;
13. I dati di corrente e tensione del cavo di prova passano tutti attraverso lo strumento secondario, visualizzati digitalmente, l'accuratezza della corrente di prova è 0,001A, e la corrente effettiva di 0,25A è la corrente di prova ottimale;
14. I dati di misurazione in tempo reale di tutte le correnti e tensioni vengono raccolti dal computer e generano curve di corrente e tensione, mostrando le curve di corrente e tensione di ciascun cavo in condizioni di incendio, e determinando le prestazioni di resistenza al fuoco. Ulteriori analisi del cavo in funzione del tempo di incendio possono essere effettuate. I dati finali vengono memorizzati in un database del computer e viene generato un rapporto standard per un facile accesso;

15. Calibrazione della temperatura della fiamma prima della prova, la termocoppia corazzata importata viene calibrata, la temperatura di calibrazione viene raccolta dal computer per almeno 10 minuti, e la modalità di incendio viene selezionata nel computer. Secondo la modalità di alimentazione del fuoco, il computer esegue il campionamento in stato stazionario e il calcolo della differenza in base alla temperatura raccolta, e fornisce un rapporto di verifica. Salvare il rapporto e memorizzarlo nel database per garantire l'affidabilità e l'autorità della verifica;

16. Durante la prova, il gas e l'aria ausiliaria sono entrambi controller di flusso di massa, e il venturi viene miscelato, il

computer controlla automaticamente la valvola di flusso, e i dati vengono registrati in tempo reale nel database. Il
computer controlla automaticamente il rapporto gas-aria ausiliaria per rendere la combustione completa, producendo una
fiamma stabile e stabilizzando la temperatura della fiamma;
17. Quando il circuito è normalmente alimentato, ogni circuito adotta la spia importata. Quando la linea è incompleta in condizioni di fiamma, la spia corrispondente si spegne. Il computer
determina automaticamente lo stato corrente e controlla l'allarme sonoro e luminoso.
Applicazione: Il tester di incendio per fili e cavi viene utilizzato per testare la resistenza al fuoco del cavo per cablaggio o rete,

e brucia in una fiamma di non meno di 750°C e 950°C per testare l'integrità del cavo nel mantenere il circuito.
Parametri principali

1. Sorgente di calore: Bruciatore a gas propano tipo a nastro

2. Strutturato con 3 file di fori trasversali, Larghezza frontale media del bruciatore: 15 mm, Diametro del foro: 1,32 mm,
Distanza tra i centri: 3,2 mm.
3. Una fila di fori lucidata per il foro pilota per la conservazione della fiamma su entrambe le facce della piastra del bruciatore.
4. Due termocoppie sono installate orizzontalmente a 45 mm a sinistra e a destra della linea centrale del bruciatore per controllare la temperatura.
5. Controller di flusso di massa per regolare il flusso di gas e aria, l'accuratezza non è inferiore a 1,5%.
6. Il software può mostrare la temperatura di calibrazione del bruciatore, la portata di propano e aria, ecc.
7. La corrente è fornita da un trasformatore trifase a stella con capacità sufficiente a mantenere la tensione di prova richiesta quando l'integrità del circuito non può essere mantenuta.
8. Indicatore di connessione del conduttore (indicatore LED) per formare una corrente.
9. Il valore di tensione viene impostato automaticamente dal software e regolato da un controller sul pannello.
10. Visualizzazione digitale dei dati di corrente e tensione, accuratezza della corrente di 0,001A.
11. Protezione della corrente tramite fusibile da 2A.
12. I dati di misurazione in tempo reale di tutte le correnti e tensioni vengono raccolti dal computer, e vengono generate le curve di corrente e tensione.
13. Quando l'integrità del circuito non può essere mantenuta, la spia corrispondente si spegne, il
computer determina automaticamente lo stato e registra il tempo, ed emette l'allarme sonoro e luminoso.
Stazione di prova
