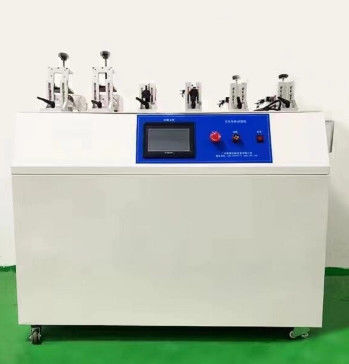

AC220V / 50Hz macchina di prova per giocattoli multi-stazione a sei stazioni

Questo tester è progettato in conformità alle disposizioni corrispondenti della norma GB2099.1, GB17465.1, GB15092.1, ed è utilizzato per testare le apparecchiature di prova della durata di vita dei prodotti di commutazione per usi domestici e simili.

E collegato alla scatola di carico per testare la vita elettrica di prese e prese e accoppiatori e interruttori di elettrodomestici.

È necessario che le apparecchiature per il controllo e l'ispezione della qualità siano sottoposte a prove da parte del dipartimento di ispezione della qualità dei produttori di accessori elettrici e elettrodomestici.

La macchina di prova della durata di vita dell'interruttore e della presa di presa adotta il cilindro per fare il potere, guidare l'assemblaggio di scivolo con il dispositivo di spina per fare un movimento lineare reciproco,in modo da completare l'azione di accensione e spegnimentoLa frequenza di azione e il tempo di accensione/spena sono controllati da PLC (controller programmabile) e touch screen, che è facile da usare e affidabile da controllare.

1. numero di materiali di prova:

sei stazioni, comprese una o due stazioni di prova di interruttore rotativo, tre o quattro stazioni di prova di interruttore a dondolo e cinque o sei stazioni di prova di interruttore a pulsante.

2Velocità di prova:

interruttore a pulsante: regolabile 5~60 volte/minuto; interruttore rotativo regolabile 1~10 volte/minuto (nota: una volta per il ciclo reciproco a).

3. Il numero di prove:

1 ~ 999999 volte può essere impostato.

4Ora di accensione:

0 ~ 999,9 secondi (minuti) regolabili.

5Tempo di disconnessione:

0 ~ 999,9 secondi (minuti) regolabili;

6Velocità di rotazione:

5 ° ~ 360 ° / S può essere impostato

7. angolo di rotazione:

5 ° ~ 7200 ° può essere impostato

8. Numero di ingranaggi:

1 ~ 10 marce possono essere impostate

9. Modalità di rotazione:

rotazione in senso orario, posizionamento preciso del motore passo a passo

10- Fornitore di energia:

AC220V / 50Hz.

11. Ambiente di utilizzo:

temperatura 0 ~ 40 °C, umidità relativa ≤ 85%, senza violenti scosse, urti, vibrazioni e luoghi di aria non corrosivi.

Il sistema di controllo utilizza un touch screen. Quando si selezionano le funzioni e si impostano i parametri, basta premere il pulsante per l'opzione di funzione con il dito secondo le istruzioni sullo schermo,e non premere con forza per evitare di danneggiare la pellicola di schermo.

Stazione 1: inserire l'interfaccia di prova della stazione 1.

Altre postazioni di lavoro sono uguali a una sola postazione di lavoro

1. Numero di prove:visualizzare il numero effettivo di prove effettuate su ciascuna stazione e la casella rossa il numero di impostazioni.
2. Intervallo di tempo degli ingranaggi:l'intervallo di tempo di impostazione dell'ingranaggio 0-99.9S può essere impostato.
3. Angolo di prova:5° ~ 360° può essere impostato
4. Impostazione degli ingranaggi:impostare il numero di attrezzi campioni
5. velocità di prova:5° ~ 360° / S può essere impostato
6. Status dell'operazione:lampeggiante durante la prova, non lampeggiante durante la sosta.
7. Opzioni di identificazione:Sì L'allarme si verifica quando il prodotto produce un guasto lungo passaggio o lungo interruzione; No Non rileva il buono o il cattivo del campione e si interrompe quando si raggiunge il numero di prove.
8. Inizio:avviare ogni interruttore quando viene premuto
9. Fermati!interrompere la prova di commutazione del bit quando viene premuto.
10. Chiuso.cancellare il numero di prove dell'interruttore bit.
11. Scatenamento dell'allarme:quando si verifica l'allarme, premere questo pulsante per spegnere l'allarme.
12. Conferma dell'origine:dopo aver regolato manualmente l'origine del campione, premere la scheda di conferma dell'origine per avviare, non per confermare l'origine non può avviare, per proteggere l'interruttore del campione.

1. Numero di prove: indicare il numero effettivo di prove effettuate in ciascuna stazione, la casella rossa rappresenta il numero impostato.
2. Orario di accensione: impostare/mostrare l'orario di accensione di ciascuna stazione durante la prova.
3. Impostazione del tratto: impostazione del tratto della barra di trazione: 0-50MM può essere impostata
4. Tempo di disconnessione: impostare/mostrare il tempo di disconnessione di ciascuna stazione durante la prova.
5. Impostazione della velocità: 0-100MM/S può essere impostata
6. Lo stato di funzionamento: lampeggia durante la prova, non lampeggia quando si ferma
7. Opzioni di identificazione: Sì L'allarme si verifica quando il prodotto produce un guasto a lungo termine o a lungo termine; No No rilevamento del buono o del cattivo del campione, arresto al raggiungimento del numero di prove
8. Avvio: avviare ogni interruttore quando viene premuto
9. Stop: interrompere la prova di commutazione del bit quando viene premuto.
10. CLEAR: cancellare i dati di prova dell'interruttore bit.
11. Scatenamento dell'allarme: premere questo pulsante per scatenare l'allarme quando si verifica.

Installazione del campione: prima installare l'interruttore rotativo per farlo ruotare nella posizione iniziale, quindi fissare l'interruttore rotativo sul dispositivo giusto,e poi attaccare la testa rotante sul volante con una presa speciale (vedi l'immagine sotto)

Montare l'interruttore a dondolo / chiave saldamente nel dispositivo e regolare la posizione su, giù, a sinistra e a destra

1. Installare il campione e regolare la posizione, puntandolo a mano in modo che l'interruttore sottoposto a prova possa essere attivato e disattivato normalmente.
2. Impostare tutti i parametri di prova secondo i requisiti di prova.
3. Testare senza rilevare il positivo o il negativo del campione, selezionare nessuna identificazione, interrompere dopo aver raggiunto il numero di volte impostato.
4. Rilevare il positivo o il negativo del campione durante la prova, mettere il campione sul terminale di carico e scegliere di avere l'identificazione.
5. Quando il test raggiunge un numero predeterminato di volte, il test si interrompe automaticamente, premere "zero" a zero i dati del test.
6. Dopo il test, spegni la corrente.

• Lo strumento deve essere pulito frequentemente.
• Durante il lavoro, evitare di bloccare artificialmente il movimento delle parti in movimento.
• Il proiettile dovrebbe essere a terra.
