EN716-2 Attrezzature per la prova di sicurezza dei tester di morsi

Introduzione alla macchina

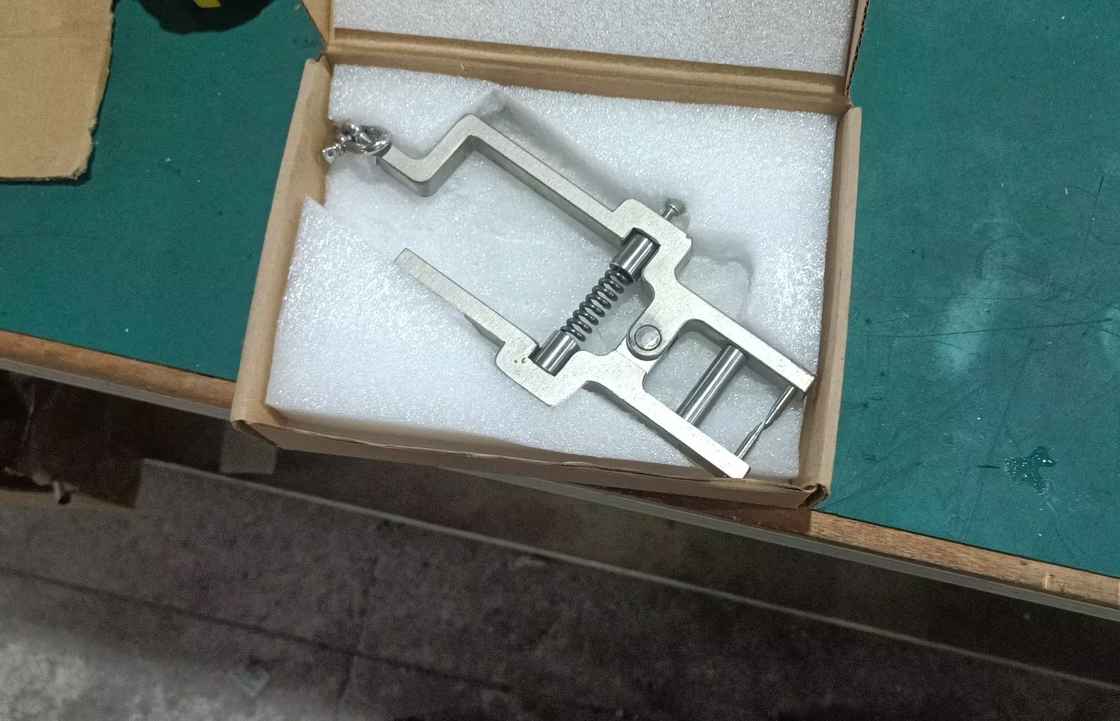

Testatore di morsi composto da due serie di denti realizzati in acciaio ad alta tensione H13 e induriti a 45 Rockwell C a 50 Rockwell C.

È utilizzato per simulare i denti dei bambini per testare la protuberanza della superficie sul giocattolo (con) una capacità di resistere al morso.

Forza di chiusura: 50+/-5N

Dimensione:200*195*15 Materiale: acciaio

Parametri

1. Apparecchiato composto da due serie di denti, realizzati in acciaio per utensili ad alto cromo H13 o equivalente e indurito a 45 Rockwell C a 50 Rockwell C.
2. Due denti devono essere posizionati in alto e due in basso sul dispositivo di prova del morso, posizionati in modo che la linea centrale verticale di un paio di denti sia (1 ± 0,1) mm di fronte alla linea centrale dell'altra serie di denti.
3. In posizione completamente chiusa i denti devono sovrapporsi tra loro di (1 ± 0,1) mm.
4. Gli angoli più esterni dei denti devono avere un raggio di (0,3 ± 0,1) mm.
5. The teeth shall be mounted so as to pivot about a point (50 ± 1) mm from the rear most pair of teeth and positioned so that when closed the centre lines of the two pairs of teeth are parallel to each other.
6. Il dispositivo di prova del morso deve essere dotato di un tappo per evitare che la distanza tra i denti superi (28 ± 1) mm quando aperto completamente.
7. La forza di chiusura dei denti deve essere impostata a (50 ± 5) N.
8. Il dispositivo di prova del morso deve essere munito di una guida per impedire che gli oggetti possano penetrare ulteriormente nelle mascelle aperte di più di (17 ± 1) mm.

9. Il dispositivo di prova del morso deve essere dotato di un dispositivo che permette di applicare una forza di (50 ± 5) N lungo la linea centrale in una direzione tendente a strappare i denti dal campione.

Norme di prova

BS EN716-2:2008 4.11
BS EN1227-2:1999 4.4
EN13209-2:2005 6.7
