Macchina di prova per sedie di prova della durabilità girevole BIFMA 5.1 per mobili da ufficio

Il Tester di durata girevole è utilizzato per mobili da seduta, con cuscinetto di carico e accessori per il fissaggio della sedia, secondo DIN 4551, EN 1335, NEN 1812 e BIFMA 5.1.

È utilizzato per sedie da ufficio, sgabelli, molle a gas, le unità sottoposte a prova sono sottoposte all'intera procedura di prova prescritta dalle norme o a prove individuali selezionate.

Ciascuno degli assi di prova ha i propri regolatori montati nelle immediate vicinanze, che sono azionati da un pannello touch e controllati da un PLC.

Applicazione

• Produttori di sedie per ufficio¢ Assicurazione della qualità e sperimentazione dello sviluppo del prodotto

• Laboratori di prova dei mobili¢ Certificazione e prove di conformità da parte di terzi

• Dipartimenti di approvvigionamento e qualità Qualificazione dei fornitori e ispezione in entrata

• Produttori di sedili ergonomiciValutazione della durata del meccanismo girevole

• Produttori di sgabelli e molle a gasValutazione della durata dei componenti

• Istituzioni di ricercaAnalisi comparativa dei prodotti e studi sui materiali

Applicabile a:Tutti i tipi di sedie con sedile girevole.

Specificità

Norme
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1BIFMA X5.4, BSI/BS 5459, EN 581-2

Costituiti da:

1 telaio di prova

1 impianto di prova girevole, azionato elettricamente

1 carico dell'attuatore controllato, diametro del pistone 80 mm, corsa del pistone 500 mm, 2500 N

1 piattaforma di carico, di diametro 200 mm, conforme alla norma DIN EN 1335, con collegamento cardanico di chiusura

1 gamma di elementi di fissaggio standard

1 cella di carico 5kN - 1 serie di fermi, pinze

Domande frequenti

D1: A che cosa serve questa attrezzatura?
Questa macchina mette alla prova la durata dei meccanismi girevoli della sedia simulando anni di rotazione ripetuta sotto carico.Aiuta i fabbricanti a verificare la qualità del prodotto e a soddisfare i requisiti internazionali di certificazione prima dell'immissione sul mercato.

Q2: Come funziona la macchina?
Il tester pone un carico ponderato sul sedile e ruota la sedia o la piattaforma ad una velocità controllata (5 ∼15 rotazioni al minuto) per un massimo di 120.000 cicli.I comandi PLC e touch panel consentono una facile configurazione e monitoraggio.

D3: A quali norme è conforme?
Supporta BIFMA X5.1BIFMA X5.4, EN 1335, DIN 4551, NEN 1812, BS 5459 e EN 581-2. Il riferimento primario di prova è BIFMA X5.1-2002, prova n. 9, con procedura basata su BIFMA X5.1-2017.

D4: Quali tipi di sedie possono essere testati?
Tutti i tipi di sedie con sedile girevole, comprese le sedie da ufficio, i sgabelli e i sedili a molla a gas, possono essere testati utilizzando gli elementi di fissaggio inclusi e la pastiglia di carico..

Q5: Quali sono i parametri chiave di prova?
Peso di carico: 102 kg (225 lb) regolabile. Velocità del ciclo: 515 rotazioni/min. Durata della prova: 120.000 cicli. Intervallo di rotazione: 0 360°. Capacità del contatore: 999.999 cicli.

D6: Cosa viene fornito con la macchina?
Il pacchetto comprende un telaio di prova, una piattaforma di prova girevole azionata elettricamente, un attuatore pneumatico (80 mm di foratura / 500 mm di corsa / 2500 N), un cuscinetto di carico da 200 mm con collegamento cardanico, elementi di fissaggio,Cella di carico di 5 kN, e fermate/clampaglie.

Q7: Quale alimentazione è necessaria?
Fase singola AC 220V 50Hz 5A.

Documento di riferimento: BIFMA X5.1-2017 Swing Test

a) La sedia deve essere fissata su una piattaforma, che deve impedire la rotazione del sedile o della piattaforma.

b) Se il sedile è regolabile, impostarlo nella posizione massima del sedile.

c) Un carico di 122 kg (270 libbre) deve essere posto sul sedile in modo che il centro di gravità del carico sia situato da 51 a 64 mm (2 a 2,5 pollici) avanti della linea centrale dell'asse di rotazione, come indicato nella figura 1.

d) Il dispositivo di rotazione deve essere regolato in modo da ruotare il più piccolo dei seguenti valori: la gamma di rotazione disponibile o 360° ± 10°. Se la gamma di rotazione disponibile è inferiore a 360°,la rotazione della macchina di prova deve essere regolata in modo che il meccanismo girevole tocchi, ma non sovrascriva, i frenantiLa rotazione può essere bidirezionale o unidirezionale.

e) Per le sedie che ruotano a 360 gradi, un ciclo è una rotazione completa. Per le sedie che ruotano a meno di 360 gradi, un ciclo ruota da una fermata all'altra.

f) Il sedile o la piattaforma devono ruotare per 60.000 cicli a una velocità compresa tra 5 e 15 rotazioni al minuto.

g) Se l'altezza del sedile è regolabile, impostare l'altezza nella posizione più bassa.

h) Per tutte le sedie, continuare la prova per altri 60.000 cicli, per un totale di 120.000 cicli.

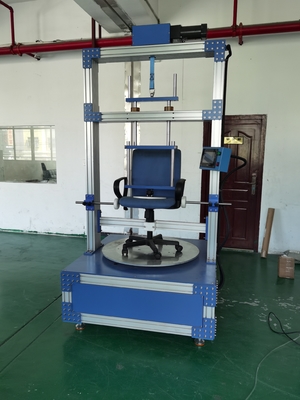

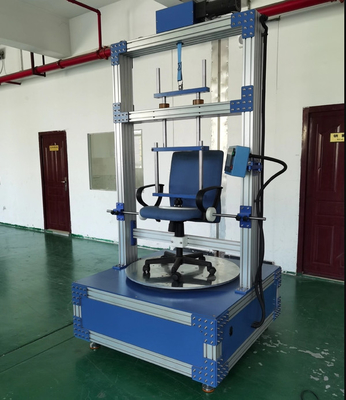

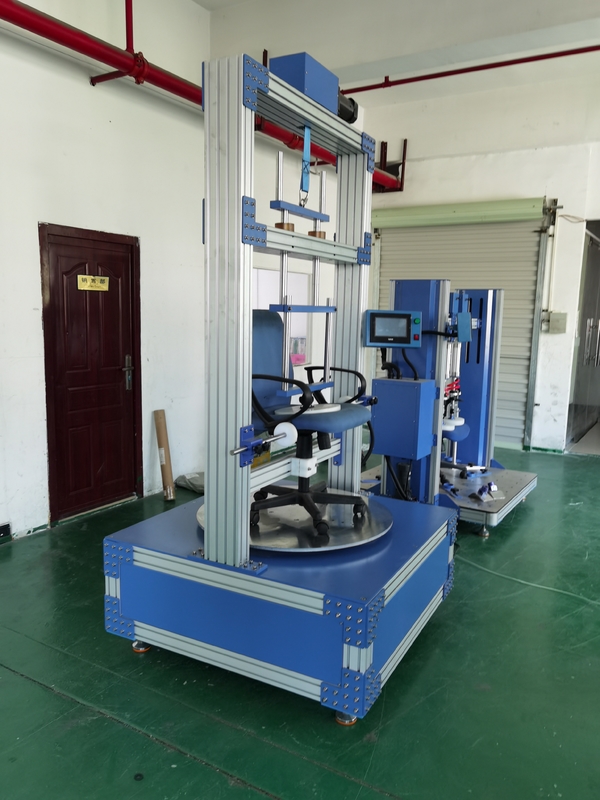

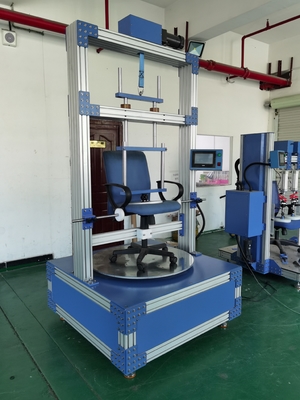

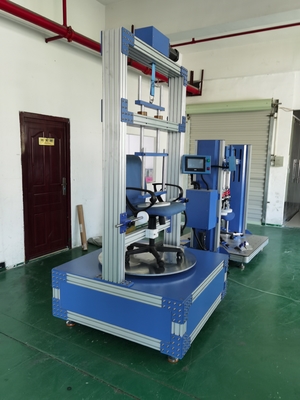

Immagine di prova:
