Macchina di prova della forza di inserimento e estrazione del caricabatterie e del cavo

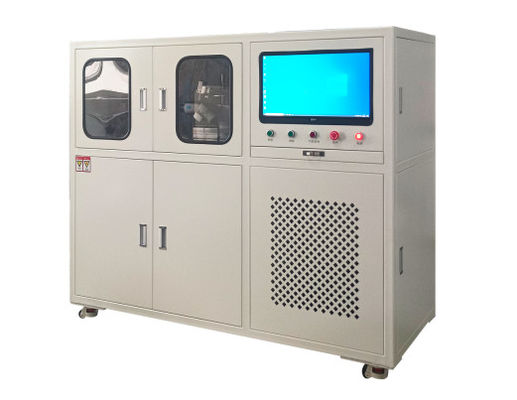

Introduzione alla macchina

Questa macchina è progettata principalmente per il rilevamento di batch di forza di inserimento e forza di ritiro sulla linea di montaggio della pistola di carica.il sedile di ricarica è fissato, e la pistola di ricarica esegue il test ad una certa velocità per rilevare la forza di inserimento e di ritiro della pistola di ricarica.operazione semplice e conveniente, e tutti i dati possono essere memorizzati (condizioni di prova, curva di spostamento, curva di vita, rapporto di ispezione ----, ecc.),la macchina può impostare la forza di inserimento e la forza di estrazione limiti superiori e inferiori della gamma di forza, la forza misurata al di là della gamma può produrre allarme.

La macchina è spesso utilizzata per: prova di inserimento e prelievo della pistola di ricarica di veicoli a nuova energia, veicoli elettrici puri, veicoli ibridi.

Procedura di prova

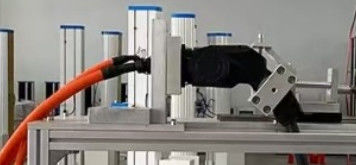

Questa macchina è adatta per la rilevazione della forza di inserimento e di estrazione di produzione in serie.il cilindro si muove, si muove verso la pistola di carica per spingere la fibbia, in modo che la fibbia sia in uno stato rilassato, in modo che la fibbia non venga danneggiata durante la forza di trazione di prova.L'azione della vite della macchina di prova fa muovere la pistola di ricarica nel sedile di ricarica, e la curva di movimento della forza formata viene registrata, e il valore della forza di inserimento e della forza di estrazione sono acquisiti automaticamente.,e poi il cilindro si muove, torna, toglie la pistola di ricarica, e un test del prodotto è completato.

Parametro tecnico

Tipo di carico di prova 2kgf, 5kgf, 20kgf, 50kgf (scegliere uno)

Risoluzione minima 0.01

Carico minimo dello schermo 0,1 gf, 1 gf, 10 gf

Precisione di carico 0,2%FS

Distanza minima di regolazione 0,01 mm

Intervallo di misurazione della forza effettiva 0,4%-100%

L'errore di forza di prova è entro ± 1% del valore indicato

Intervallo di velocità di prova 0-300 mm/min

Accuratezza della velocità ± 1%

Risoluzione della forza massima di prova ±1/100000 (risoluzione costante in tutto il veicolo)

Unità di valore di forza Kg, N, lb, g, KN

Unità di spostamento mm, cm, in

Protezione da sovraccarico Protezione automatica superiore al 10% del carico massimo

Protezione elettronica dei limiti del dispositivo di sicurezza

Dimensioni 1200 × 600 × 1600 mm

Peso della macchina 200 kg
