ISO5660 Strumento di analisi del calorimetro a cono per il rilascio di calore


Introduzione del prodotto
Il calorimetro a cono misura il tasso di rilascio di calore (H.R.R.), il rilascio di fumo, il tempo di accensione, il consumo di ossigeno,la produzione di monossido di carbonio e di anidride carbonica e il tasso di perdita di massa quando il campione è esposto a una risorsa di riscaldamento conico.

Applicazione
Questo dispositivo è utilizzato per valutare i materiali esposti a radiazioni termiche (valore tipico di radiazione 25, 35, 50KW/m2), accese da un dispositivo elettrico di accensione con scintilla,e quindi misurare il tasso di rilascio di calore del materiale, la portata dei gas di combustione e il coefficiente C, il tempo di accensione e di estinzione del campione, il consumo totale di ossigeno, la generazione totale di fumo, il tasso di perdita di massa, il rilascio totale di calore,calore di combustione effettivo, produzione di anidride carbonica e produzione di monossido di carbonio.

Parametri tecnici

Caratteristiche del prodotto e applicazione
1.Calorimetro a cono con armadio di analisi mobile, può essere collegato a un sistema di prova di grande velocità di rilascio di calore come ISO 9705, EN 13823 ecc., conforme a ISO 5660, ASTM E1354, BS 476 Parte 15 ecc.norme di prova.
2.Corpo di prova integrato e armadietto di analisi da 19 pollici, PC integrato con schermo touch da 15 pollici, per l'intero controllo e il test automatico.
3Potenza nominale del riscaldatore conico di 5000W, potenza termica di 0 ~ 100kW/m2, utilizzando un regolatore di temperatura PID, mentre il cono di radiazione può essere orizzontale o verticale.
4.Esposta alla parte centrale della superficie del campione nell'intervallo 50 x 50 mm, la radiazione al centro della deviazione non è superiore al 2%.
5.Il campo di pesatura del campione 0 ~ 3000 g; precisione: 0,1 g.
6.Auto Split Shutter aperto automaticamente per trasmettere radiazioni al campione.
7.ABB EL3020 Analizzatore di ossigeno paramagnetico, utilizzando il metodo del cambiamento paramagnetico per misurare la concentrazione di ossigeno nel gas.
8.Analisi della densità di fumo mediante sistema laser, il sistema è costituito da un laser He Ne da 0,5 mW, il rilevatore principale e il rilevatore ausiliario.
Il sistema di scarico è costituito dal ventilatore, dal coperchio di raccolta del fumo, dal tubo di scarico e dal misuratore di portata della piastra di apertura e così via.
9.Anello campionatore sono stati installati dal cappuccio di raccolta fumo a 685 mm, con 12 fori.
10.Il flusso di scarico deve essere determinato misurando la differenza di pressione su entrambi i lati dell'apertura del bordo affilato a 350 mm sopra il ventilatore, il diametro interno dell'apertura del bordo affilato
La piastra di apertura di bordo è 57 mm + 1 mm.
11.ABB SCC-S Sistema di campionamento del gas comprende pompa di campionamento, filtro, trappola per il freddo, scarico delle acque reflue, filtri dell'acqua e filtri per la CO2;
Sistema portatile di raffreddamento dell'acqua senza necessità di impianti idrici e idraulici quando si utilizza il misuratore di flusso di calore (per ISO 5660).
12.Per calibrare la risposta dell'intero sistema di prova, l'uso di un bruciatore di calibrazione in ottone ad apertura quadrata, utilizzato per misurare il valore del coefficiente C.
13Il sistema di acquisizione dei dati è in grado di registrare l'analisi dell'ossigeno, il misuratore di orifizi, la termocoppia e altri strumenti di uscita.
Applicazione: adatto per la prova del tasso di rilascio di calore dei materiali da costruzione, ferrovie, cavi

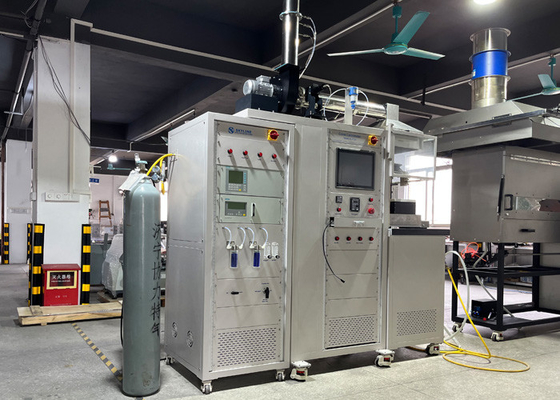

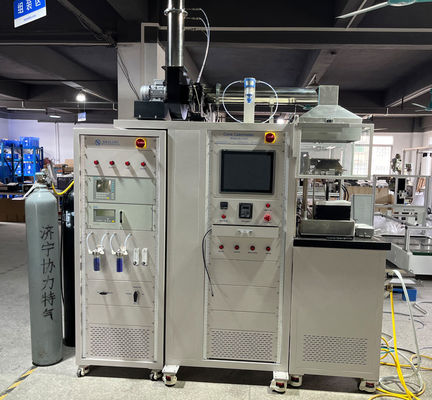

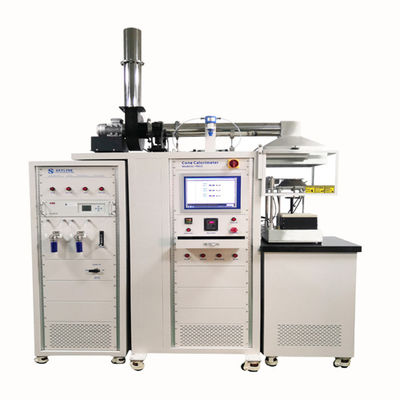

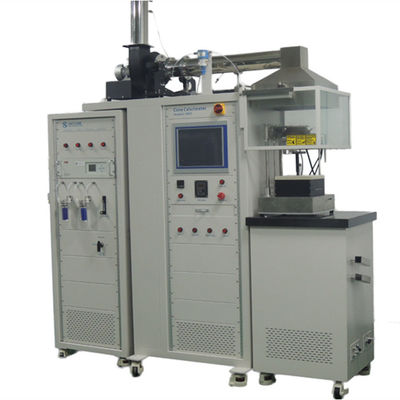

Dettagli del prodotto del calorimetro a cono
Il nome di Calorimetro a cono deriva dal riscaldatore conico utilizzato dal Dr.Vytenis Babrauskas per ispezionare il campione di prova (100mm x 100mm con flusso fino a 100kW/m2 per la scala di banco di ossigeno di esaurimento del suo sviluppoLa prova con calorimetro a cono si basa sulla teoria che le calorie di combustione pure sono proporzionali alla quantità di ossigeno necessaria per la combustione e 13.1 MJ/kg viene generato ogni volta che viene consumato 1 kg di ossigeno, e si misurano l'emissione di calore, il tempo di accensione, il consumo di ossigeno, la generazione di CO e CO2 e il flusso di gas infiammati generati dai materiali di prova.
Norme
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007

Requisiti di installazione
Elettronica: 230 volt nominale 50 ampere
Temperatura ambiente: da 10°C a 35°C
Dimensioni: apparecchio: 1800 mm (W) x 900 mm x (H) x 2600 mm (D)
Forniture di gas: metano, azoto, aria compressa
Calorimetro a cono.pdf


Come funziona un calorimetro a cono?
Il cono è uno strumento di prova del fuoco basato sul principio che la quantità di calore rilasciato da un campione in combustione è direttamente correlata alla quantità di ossigeno consumata durante la combustione.La quantità di calore che un materiale genera è direttamente in linea con la gravità di un incendio, come il tasso di crescita del fuoco.
