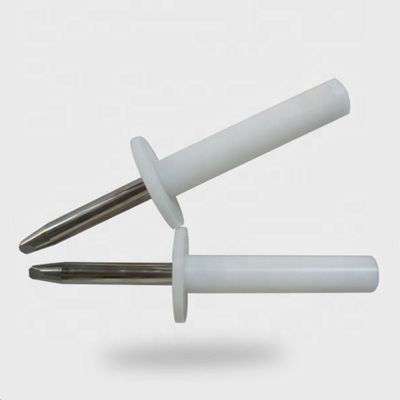

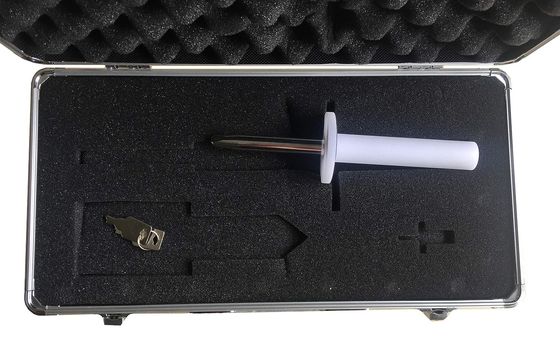

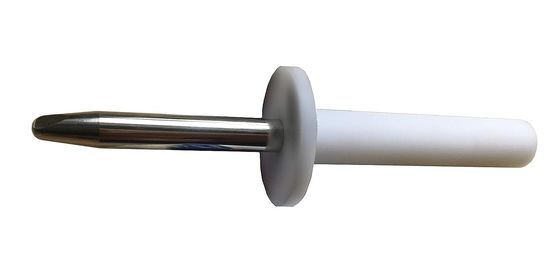

Sonde di prova del dito in acciaio inossidabile di nylon 11 di IEC 61032

Marchio:	SKYLINE
Numero modello:	SL-P11
Moq:	1
Prezzo:	negoziabile
Termini di pagamento:	T/T, L/C, D/A, D/P, T/T, Western Union,

Informazioni Dettagliate

Descrizione del prodotto

Informazioni Dettagliate

Luogo di origine:

La CINA

Certificazione:

Materiale:

Acciaio inossidabile di nylon

Lunghezza del dito nodulare:

80mm

Diametro del dito nodulare:

12mm

Diametro del bordo della diga:

50 mm

spessore del Diga-bordo:

5mm

Norme:

IEC61032-Probe 11-Figure 7

Imballaggi particolari:

Imballaggio dell'esportazione

Evidenziare:

sonda del dito di prova 11

iec 61032 sonda del dito di prova

Descrizione del prodotto

Il dito di prova rigido è una sonda di prova di precisione realizzata secondo la figura 7 (figura 7) della norma IEC 61032 (sonda di prova 11) ed è utilizzata per simulare un dito umano.È utilizzato anche dalle norme IEC 60335., IRAM 4220-1 e nella maggior parte delle norme riguardanti la verifica dell'accessibilità alle parti attive.

Applicazione

1.La parte articolare della sonda a dita a test standard non può toccare le parti attive o avvicinarsi alle parti pericolose, e la piastra tampone da 50 mm a 20 mm non può entrare.

2Per la prova di prevenzione delle scosse elettriche sono necessari fili, dispositivi di alimentazione e dispositivi di illuminazione.

3Entrambe le giunzioni devono consentire il movimento nello stesso piano e nella stessa direzione attraverso un angolo di 90° con una tolleranza da 0° a +10°.

Parametri tecnici

Lunghezza del dito nodulare	80 mm
Diametro del dito nodulare	12 mm
Diametro della barra	50 mm
Spessore del blocco	5 mm
Materiale	delrin e acciaio inossidabile

NOTA 1:Utilizzare la soluzione a spillo e scanalatura è solo uno dei possibili approcci per limitare l'angolo di piegatura a 90°.le dimensioni e le tolleranze di questi dettagli non sono indicate nel disegnoIl progetto deve assicurare un angolo di piegatura di 90° con una tolleranza da 0° a + 10°.

NOTA 2: le dimensioni tra parentesi sono solo a scopo informativo.

NOTA 3: Il dito di prova è tratto dalla norma IEC 60950-1, figura 2A. Tale dito di prova si basa sulla norma IEC 6103216), figura 2, sonda di prova B. In alcuni casi, le tolleranze sono diverse.
