Apparecchiatura della prova di SAE J2302 per efficacia termica dell'isolamento della manica

Apparecchiatura della prova di SAE J2302 per efficacia termica dell'isolamento della manica

Introduzione di prodotto

Questa prova al banco deve concedere alle misure la resistenza a flusso di calore radiante dei materiali isolanti in manica, tubatura o nastro. L'efficacia della manica è determinata misurando la differenza della temperatura di un cilindro ceramico nero e con e senza il manicotto.

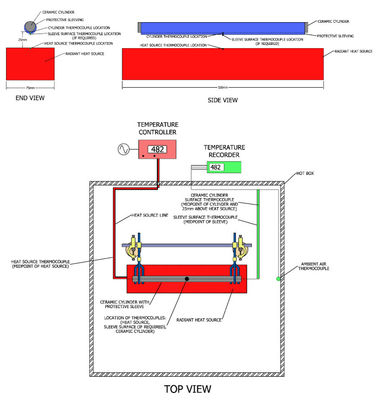

Composizione

Scatola calda (annesso 2)

Lle dimensioni interne 500 X.500 del X.500 millimetro.

Struttura di alluminio di profilo con il pannello isolato (acciaio inossidabile + isolamento + acciaio inossidabile), dal fondo e dai lati.

Un'apertura e un sistema di chiusura devono essere forniti sul fronte superiore.

Una porta con un oblò deve essere fornita sul fronte anteriore.

I piedi devono inoltre essere forniti, di due opzioni: i piedi di 2-10 cm da disporre su una tavola o i piedi di 50-80 cm da disporre sulla terra

Fonte di calore radiante (annesso 3)

Punto d'irradiazione «Itech» (712400) 1500W già disponibile a GREMTEK - fornisca un'intelaiatura per tenere il punto d'irradiazione e per isolare il fronte posteriore - regolamento tramite sensore senza contatto al centro del radiante (KEYENCE FT-H50 - annesso 4)

Termocoppia K (annesso 4)

termosonda K tipa con le coppie evidenti - SV2000.

Termine miniatura maschio del connettore di Compensed.

Regolatore/registratore o sistema di automazione

Il regolatore deve permettere la regolazione della temperatura sulla superficie della fonte di calore.

Il regolamento deve essere fatto tramite termocoppia senza contatto (quale Keyence FT-H50K - annesso 4).

Il registratore o il sistema di automazione deve immagazzinare tutte le misure della temperatura (fonti e termocoppie K tipe).

Questi dati devono essere facilmente recuperabili da tutto il PC collegato alla rete. L'estrazione di dati può essere elaborata via Excel.

Il registratore o il sistema di automazione deve concedere definire:

Quale termocoppia controlla la fonte di calore la frequenza di registrazione (esempio: temperatura di registrazione ogni 1 o 5 secondi).

Tempo di conclusione e di inizio record (se possibile)

Aggiunga le osservazioni (se possibile)

Definisca un nome per le termocoppie collegate (se possibile)

Capace di registrare fino a 12 termocoppie K tipe con la spina del MMK per i connettori miniatura (annesso 4)

Supporto del cilindro

Ciò deve potere tenere saldamente il cilindro alla sua estremità parallela a questo punto d'irradiazione secondo i diametri differenti.

Lo smontaggio del cilindro dovrebbe essere facile da procedere alla sua sostituzione (che prova con o senza la protezione).

La distanza fra il fronte radiante e la superficie radiante dovrebbe essere facilmente regolabile da 5 a 100 millimetri.

Il sistema di posizionamento dovrebbe potere ad adattabile usare altri supporti che i cilindri. Per esempio: piatti, parti del cliente,…

Questo sistema di posizionamento deve potere adattarsi per usare i supporti all'infuori dei cilindri. Per esempio piatto, parti del cliente, ecc.
