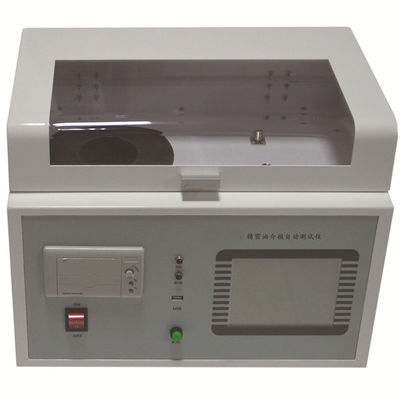

TESTER DI PERDITA DIELETTRICA E RESISTIVITÀ DELL'OLIO DI ISOLAMENTO IEC 60247

introduzioneTester di perdita dielettrica e resistività dell'olio isolante

Il tester di conducibilità della perdita dielettrica dell'olio isolante viene utilizzato per l'angolo di perdita dielettrica di olio isolante e altri fluidi isolanti liquidi e il test di resistività volumetrica della struttura integrata di strumenti di alta precisione.È pienamente conforme allo standard nazionale GB/T 5654-2007 e allo standard di alimentazione DL/T421.
Standard di alimentazione DL/T421;l'integrazione interna della coppa dell'olio di perdita dielettrica, del regolatore di temperatura, del sensore di temperatura, del ponte di prova della perdita dielettrica, dell'alimentatore di prova CA, del condensatore standard, del tester ad alta resistenza, ecc.
alimentazione di prova, condensatore standard, misuratore ad alta resistenza, sorgente ad alta tensione CC e altri componenti principali.La parte riscaldante adotta il metodo di riscaldamento ad induzione ad alta frequenza più avanzato.
La parte riscaldante adotta il metodo di riscaldamento a induzione ad alta frequenza più avanzato, che presenta i vantaggi del non contatto tra la coppa dell'olio e il corpo riscaldante, il riscaldamento uniforme, la velocità elevata e il controllo conveniente.
Conveniente e altri vantaggi.L'alimentatore di prova AC adotta il metodo di conversione AC-DC-AC, evitando efficacemente la fluttuazione della tensione e della frequenza di rete sul dielettrico
Anche se il generatore sta generando elettricità, anche lo strumento può funzionare correttamente.Il condensatore standard interno è SF6
condensatore a tre poli riempito di gas, la perdita dielettrica e la capacità del condensatore non sono influenzate dalla temperatura e dall'umidità ambientale, garantendo la costanza dell'accuratezza dello strumento dopo un lungo periodo di utilizzo.
Ciò garantisce che la precisione dello strumento rimanga costante dopo un lungo periodo di utilizzo.
Lo strumento è dotato di un grande schermo (320 × 240) con display touch screen e tecnologia digitale interna, tutte le misurazioni automatiche intelligenti e molteplici modalità di misurazione.
(320 × 240) display touch screen, menu cinese completo, ogni passaggio ha un prompt cinese, i risultati dei test possono essere stampati.
L'operatore non ha bisogno di una formazione professionale per poterlo utilizzare abilmente.

Caratteristica

(1) La coppa dell'olio adotta la struttura a tre elettrodi conforme allo standard nazionale GB/T5654-20077/IEC 60247, con la spaziatura interpolare di 2 mm, che può eliminare l'influenza della capacità parassita e della perdita di diarrea sulla perdita dielettrica risultati del test.
(2) Lo strumento adotta il riscaldamento a induzione a media frequenza e l'algoritmo di controllo della temperatura PID.Il metodo di riscaldamento presenta i vantaggi del non contatto tra la coppa dell'olio e il corpo riscaldante, il riscaldamento uniforme, la velocità elevata e il controllo conveniente, in modo che la temperatura sia rigorosamente controllata entro l'intervallo di errore di temperatura preimpostato.
(3) Il condensatore standard interno è un condensatore a tre elettrodi riempito di gas SF6, la perdita dielettrica e la capacità del condensatore non sono influenzate dalla temperatura e dall'umidità ambientale, in modo che la precisione dello strumento sia ancora garantita dopo un lungo periodo di utilizzo.
(4) L'alimentatore di prova CA adotta il metodo di conversione CA-CC-CA, evitando efficacemente l'influenza della tensione di rete e la fluttuazione della frequenza sull'accuratezza del test dielettrico, anche se il generatore genera elettricità, lo strumento può anche funzionare correttamente.
(5) Funzione di protezione perfetta.In caso di sovratensione, sovracorrente, cortocircuito ad alta tensione, lo strumento può interrompere rapidamente l'alta tensione ed emettere un messaggio di avviso.Quando il sensore di temperatura si guasta o non è collegato, viene emesso un messaggio di avviso.
C'è un relè limitatore di temperatura nel forno di riscaldamento a induzione a media frequenza.Quando la temperatura supera i 120 gradi, il relè viene rilasciato e il riscaldamento si arresta.
(6) Facile impostazione dei parametri di prova.Intervallo di impostazione della temperatura 0~120℃, intervallo di impostazione della tensione CA
500 ~ 2200 V, intervallo di impostazione della tensione CC di 300 ~ 500 V.
(7) L'uso di display LCD a grande schermo, con retroilluminazione, display chiaro.Interfaccia uomo-macchina amichevole, basta seguire le istruzioni del menu cinese, i comandi di input, lo strumento può eseguire automaticamente il test.E archivia e stampa automaticamente i risultati dei test.
(8) L'orologio in tempo reale, la data e l'ora del test possono essere salvati, visualizzati e stampati con i risultati del test.
(9) Funzione di calibrazione della coppa dell'elettrodo vuota.Misurare la capacità elettrica e il fattore di perdita dielettrica della coppa dell'elettrodo vuota per giudicare le condizioni di pulizia e assemblaggio della coppa dell'elettrodo vuota.I dati di calibrazione vengono salvati automaticamente per facilitare il calcolo accurato della capacità relativa e della resistività CC.

parametri tecnici

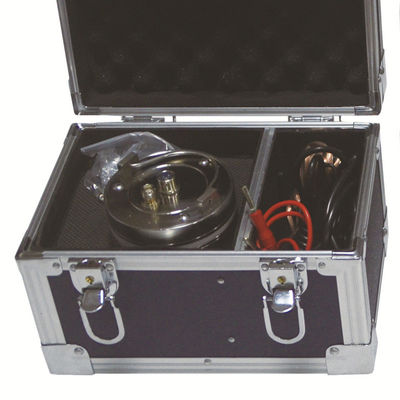

i principali parametri tecnici della coppa dell'olio

(1) Distanza tra alta e bassa pressione 2mm
(2) Capacità elettrica tazza vuota 60±2PF
(3) La frequenza industriale massima della tensione di prova 2000V
(4) Perdita dielettrica tazza vuota tgδ<1×10-4
(5) Capacità del liquido di circa 40 ml
(6) Materiale dell'elettrodo acciaio inossidabile
(7) Volume 70mm(D)×120mm(H)
