ISOLAMENTO DI IEC 60247 LUBRIFICARE IL TESTER DI RESISTIVITÀ E DI PERDITA DIELETTRICA

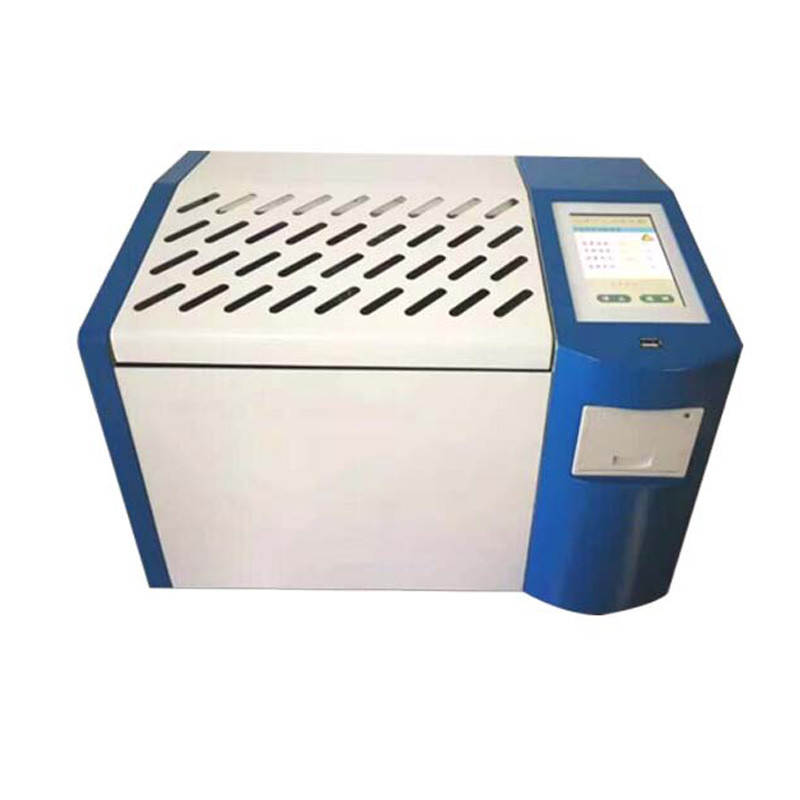

Tester di perdita dielettrica e di resistività dell'olio dell'isolamento dell'introduzione

Il tester di perdita dielettrica e di resistività dell'olio dell'isolamento è progettato e fabbricato secondo GB/T5654-2007/IEC 60247" misura della capacità relativa, fattore di perdita dielettrica e resistività di CC dei materiali isolanti liquidi». Usato per la misura del fattore di perdita dielettrica e la resistività di CC di olio isolante e di altri media d'isolamento liquidi. Struttura tutta compresa. Integrazione interna delle componenti principali quali la tazza di olio di perdita dielettrica, il regolatore di temperatura, il sensore di temperatura, il ponte della prova di perdita dielettrica, alimentazione elettrica della prova di CA, condensatore standard, alto metro di resistenza, fonte ad alta tensione di CC, ecc. Lo strumento adotta tutta la tecnologia digitale, tutta la misura automatica intelligente, fornita del LCD del grande schermo di colore, menu cinese completo, ogni punto ha richiami cinesi, risultati dei test può essere immagazzinato automaticamente e stampato, l'operatore non ha bisogno della formazione professionale può essere esperto usare.

Caratteristica

(1) la tazza di olio adotta la struttura dell'tre-elettrodo adeguatamente al GB/T5654-20077/IEC standard nazionale 60247, con il gioco del inter palo di 2mm, che possono eliminare l'influenza di perdita di diarrea e di capacità parassita sui risultati dei test di perdita dielettrica.
(2) lo strumento adotta l'algoritmo per media frequenza del riscaldamento di induzione e del controllo della temperatura di PID. Il metodo di riscaldamento presenta i vantaggi di senza contatto fra la tazza di olio ed il corpo di riscaldamento, il riscaldamento uniforme, la velocità veloce ed il controllo conveniente, di modo che la temperatura è controllata rigorosamente all'interno della gamma di errore prestabilita della temperatura.
(3) il condensatore standard interno è condensatore a gas dell'tre-elettrodo SF6, la perdita dielettrica e la capacità del condensatore non sono colpite dalla temperatura ambiente e dall'umidità, di modo che l'accuratezza dello strumento ancora è garantita dopo un molto tempo di uso.
(4) l'alimentazione elettrica della prova di CA adotta il metodo di conversione di AC-DC-AC, efficacemente evitante l'influenza di tensione pratica e la fluttuazione di frequenza sull'accuratezza di prova dielettrica, anche se il generatore genera l'elettricità, lo strumento può anche funzionare correttamente.
(5) funzione perfetta di protezione. Quando c'è sovratensione, la sovracorrente, cortocircuito ad alta tensione, lo strumento può tagliare rapidamente l'alta tensione e pubblicare un messaggio di avviso. Quando il sensore di temperatura si guasta o non è collegato, un messaggio di avviso è pubblicato.
C'è un relè dilimitazione nella fornace per media frequenza del riscaldamento di induzione. Quando la temperatura supera 120 gradi, il relè è liberato e le fermate di riscaldamento.
(6) regolazione facile dei parametri della prova. Campo di regolazione 0~120℃, campo di regolazione di temperatura di tensione CA
500 ~ 2200V, un campo di regolazione di tensione di CC di 300 ~ 500V.
(7) l'uso della visualizzazione LCD grande, con la lampadina, chiara esposizione. L'interfaccia uomo/macchina amichevole, segue appena i richiami cinesi del menu, comandi dell'input, lo strumento può effettuare automaticamente la prova. Ed automaticamente risultati dei test della stampa e del deposito.
(8) il temporizzatore in tempo reale, la data di prova e l'ora possono essere risparmiati, visualizzati e stampati con i risultati dei test.
(9) funzione vuota di calibratura della tazza dell'elettrodo. Misuri il fattore di perdita dielettrica e di capacità elettrica della tazza vuota dell'elettrodo di giudicare lo stato dell'assemblea e di pulizia della tazza vuota dell'elettrodo. I dati di calibratura sono conservati automaticamente per facilitare il calcolo accurato della capacità relativa e della resistività di CC.

Parametri tecnici
