Luogo di origine: | Dongguan, Guangdong |
Marca: | SKYLINE |
Certificazione: | CE ISO |
Numero di modello: | SL-S98 |
Quantità di ordine minimo: | 1 |
---|---|
Imballaggi particolari: | caso di legno |
Tempi di consegna: | 15days |
Termini di pagamento: | Western Union, MoneyGram, T/T, L/C, D/A, D/P |
Modalità di rotazione: | rotazione in senso orario, posizionamento preciso del motore passo-passo | Alimentazione elettrica: | AC220V / 50Hz |
---|---|---|---|
Il numero di materiali di prova: | sei stazioni | Test di velocità: | interruttore a pulsante: 5 ~ 60 volte |
Il numero di test: | È possibile impostare 1 ~ 999999 volte | Orario di accensione: | 0 ~ 999,9 secondi (minuti) regolabili |
Tempo di disconnessione: | 0 ~ 999,9 secondi (minuti) regolabili | Velocità di rotazione: | È possibile impostare 5 ° ~ 360 ° / S |
Angolo di rotazione: | È possibile impostare 5 ° ~ 7200 ° | Il numero di ingranaggi: | È possibile impostare 1 ~ 10 marce |
Evidenziare: | Apparecchiatura di prova dei giocattoli di 6 stazioni,apparecchiatura di prova dei giocattoli AC220V,macchina di prova del giocattolo di resistenza dell'interruttore |

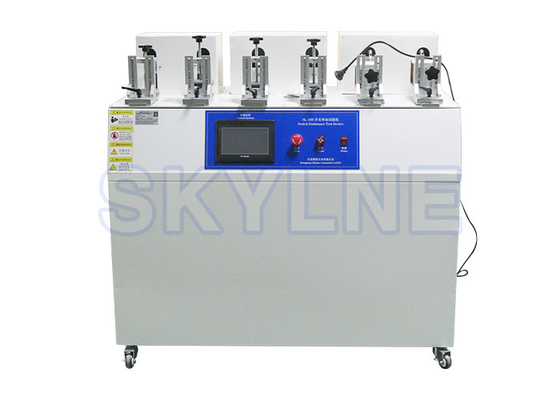

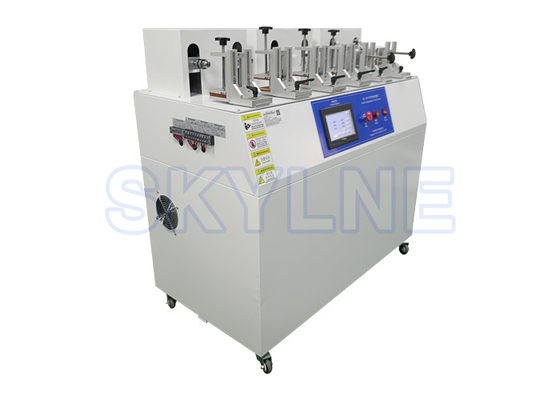

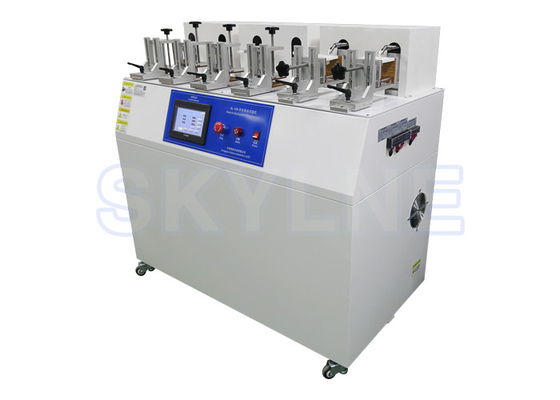

Tester di resistenza dell'interruttore a 6 stazioni di alta qualità con un prezzo inferiore
Questo tester è progettato in conformità con le disposizioni corrispondenti di GB2099.1, GB17465.1, GB15092.1 e viene utilizzato per testare le apparecchiature di test di durata dei prodotti switch per usi domestici e simili.
E collegato alla scatola di carico per testare la durata elettrica di spine e prese, accoppiatori e interruttori degli apparecchi.
È necessario testare le apparecchiature per il controllo di qualità e l'ispezione di qualità da parte del dipartimento di ispezione di qualità dei produttori di accessori elettrici e elettrodomestici.
La macchina per il test di durata dell'interruttore e della presa di corrente adotta il cilindro per eseguire l'alimentazione, guida il gruppo di scorrimento con il dispositivo di fissaggio per eseguire un movimento lineare alternativo, in modo da completare l'azione di accensione e spegnimento.La sua frequenza di azione e il tempo di accensione/spegnimento sono controllati da PLC (controllore programmabile) e touch screen, facile da usare e affidabile da controllare.
1. Il numero di materiali di prova: sei stazioni, incluso il test dell'interruttore rotante a una o due stazioni, il test dell'interruttore a bilanciere a tre o quattro stazioni e il test dell'interruttore a pulsante a cinque o sei stazioni.
2. Velocità di prova: interruttore a pulsante: 5~60 volte/minuto regolabile;selettore rotativo 1~10 volte/minuto regolabile (Nota: una volta per il ciclo reciproco).
3. È possibile impostare il numero di test: 1 ~ 999999 volte.
4. Tempo di accensione: 0 ~ 999,9 secondi (minuti) regolabili.
5. Tempo di disconnessione: 0 ~ 999,9 secondi (minuti) regolabile;
6. Velocità di rotazione: è possibile impostare 5 ° ~ 360 ° / S
7. Angolo di rotazione: è possibile impostare 5 ° ~ 7200 °
8. Il numero di marce: è possibile impostare 1 ~ 10 marce
9. Modalità di rotazione: rotazione in senso orario, posizionamento preciso del motore passo-passo
10. Alimentazione: AC220V / 50Hz.
11. Ambiente di utilizzo: temperatura 0 ~ 40 ℃, umidità relativa ≤ 85%, assenza di scosse violente, urti, vibrazioni e luoghi d'aria non corrosivi.
Il sistema di controllo utilizza un touch screen.Quando si selezionano le funzioni e si impostano i parametri, è sufficiente premere con il dito il pulsante corrispondente all'opzione di funzione in base alle istruzioni sullo schermo e non premere con forza per evitare di danneggiare la pellicola dello schermo.
Stazione 1: accedere all'interfaccia di test della stazione 1.
Altre postazioni di lavoro sono le stesse di una postazione di lavoro
1.Schermo aperto
Immagine 1.
2. Test dell'interruttore rotante (Stazione 1 o Stazione 2.)
Immagine 2
(1) .Numero di test: visualizza il numero effettivo di volte in cui ciascuna stazione viene testata e la casella rossa è il numero di impostazioni.
(2) .Intervallo di tempo dell'ingranaggio: è possibile impostare l'intervallo di tempo dell'impostazione della marcia 0-99,9S.
(3) .Angolo di prova: è possibile impostare 5° ~ 360°
(4) .Gear setting: imposta il numero di marce campione
(5) .Velocità di prova: è possibile impostare 5° ~ 360° / S
(6) .Stato di funzionamento: lampeggiante durante il test, non lampeggiante all'arresto.
(7) .Opzioni di identificazione: Sì L'allarme si verifica quando il prodotto genera un guasto lungo o lungo;No Non rileva il buono o il cattivo del campione e si interrompe quando viene raggiunto il numero di test.
(8) .Start: avvia ogni interruttore quando viene premuto
(9) .Stop: interrompe il test del bit switch quando viene premuto.
(10) .Clear: cancella il numero di test del bit switch.
(11) .Rilascio dell'allarme: quando si verifica l'allarme, premere questo pulsante per interrompere l'allarme.
(12) .Conferma dell'origine: dopo aver regolato manualmente l'origine del campione, premere la conferma dell'origine per iniziare, non per confermare che l'origine non può iniziare, per proteggere l'interruttore del campione.
3.Test dell'interruttore a bilanciere e dell'interruttore a pulsante (stazione 3-6)
Immagine 3
(1) Numero di test: visualizza il numero effettivo di test in ogni stazione, la casella rossa è il numero impostato.
(2) Turn-on time: imposta/visualizza l'orario di accensione di ogni stazione durante il test.
(3) Impostazione della corsa: impostare la corsa del timone: è possibile impostare 0-50 mm
(4) Tempo di disconnessione: imposta/visualizza il tempo di disconnessione di ogni stazione durante il test.
(5) Impostazione della velocità: è possibile impostare 0-100 MM/S
(6) Stato di funzionamento: lampeggiante durante il test, non lampeggiante all'arresto
(7) Opzioni di identificazione: Sì L'allarme si verifica quando il prodotto genera un guasto lungo o lungo;No Nessun rilevamento del buono o del cattivo del campione, si interrompe quando viene raggiunto il numero di test
(8) Avvia: avvia ogni interruttore quando viene premuto
(9) Stop: interrompe il test del bit switch quando viene premuto.
(10) Clear: cancella i dati di test del bit switch.
(11) Rilascio allarme: premere questo pulsante per rilasciare l'allarme quando si verifica.
1. Installazione dell'interruttore rotante.
Installazione del campione: installare prima l'interruttore rotante per ruotare nella posizione iniziale, quindi bloccare l'interruttore rotante sull'attrezzatura destra, quindi bloccare la testa rotante sul mandrino con un'impugnatura speciale (vedere l'immagine sotto)
2. Installazione dell'interruttore basculante/a chiave.
Montare saldamente l'interruttore a bilanciere/chiave nel dispositivo e regolare la posizione su, giù, sinistra e destra
(1) Installare il campione e regolare la posizione, puntarlo a mano in modo che l'interruttore in prova possa essere acceso e spento normalmente.
(2) Impostare tutti i parametri del test in base ai requisiti del test.
(3) Testare senza rilevare il bene o il male del campione, selezionare nessuna identificazione, interrompere dopo aver raggiunto il numero di volte impostato.
(4) Rilevare il bene o il male del campione durante il test, posizionare il campione sul terminale di carico e scegliere di avere l'identificazione.
(5) Premere il tasto "Start", il test inizia, premere il tasto "Stop", il test si interrompe.Quando il test raggiunge un numero predeterminato di volte, il test si interrompe automaticamente, premere "zero" per azzerare i dati del test.
(6) Dopo il test, spegnere l'alimentazione.
Cablaggio di interruttori e carichi
1. Lo strumento deve essere pulito frequentemente.
2. Durante il lavoro, evitare di bloccare artificialmente il movimento delle parti in movimento.
Il guscio dovrebbe essere messo a terra.
1. Lo strumento deve essere pulito frequentemente.
2. Durante il lavoro, evitare di bloccare artificialmente il movimento delle parti in movimento.
Il guscio dovrebbe essere messo a terra.
