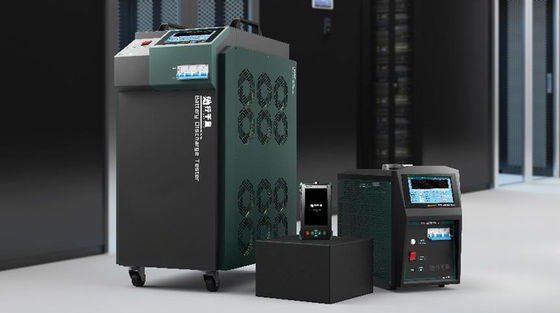

attrezzatura di prova di laboratorio del tester della tassa 100V/50A-Battery & di scarico



Descrizione di prodotto dell'attrezzatura di prova di laboratorio

Il tester scarico/della carica della batteria è uno strumento della prova di alta efficienza di recente sviluppato dalla nostra società per rapidamente la soluzione l'esperimento di scarico del controllo del pacchetto della batteria, la prova residua della capacità del pacchetto della batteria, l'ispezione della singola unità e della manutenzione quotidiana della batteria. Lo strumento adotta la tecnologia caricantesi e di scarico avanzata di controllo nel paese ed all'estero e specialmente è progettato per la batteria che si carica, scaricante, composto ciclica caricare e scaricanti le prove secondo le caratteristiche di scarico e caricarsi di acido al piombo e delle batterie al litio. Il tester può controllare la tensione della batteria, la corrente di dispersione, la durata di scarico, la capacità di scarico ed altri parametri durante il processo di scarico in tempo reale; lo strumento adotta un sistema operativo incluso intelligente e sostiene la trasmissione dei dati senza fili per realizzare la rete di prova della batteria, che rende la manutenzione e la gestione del pacchetto della batteria più facili e più scientifiche, così prolungante il tempo di impiego del pacchetto della batteria. Può essere ampiamente usato in varie industrie quali la comunicazione, la energia elettrica, la torre, i produttori della batteria, le nuove imprese del veicolo di energia, la ferrovia, il sottopassaggio, il petrochimico, ecc. Con i vantaggi dell'operazione facile e di caricarsi sicuro e di scarico, è lo strumento di prova ideale per l'operazione del sistema di CC e la prova di manutenzione.

Caratteristica di prodotto dell'attrezzatura di prova di laboratorio

• Lo scarico del prodotto facendo uso della resistenza positiva polimerica di coefficiente di temperatura (coefficiente di temperatura positivo polimerico) citata come ptc, il dispositivo può svolgere un ruolo protettivo nel circuito quando l'impulso corrente è troppo grande, troppo ad alta temperatura, con la funzione di autoprotezione di sovracorrente (quale il cortocircuito), aumenti del valore della resistenza di sovracorrente acutamente, per limitare la corrente per evitare il danneggiamento delle componenti nel circuito. Quando l'errore è rimosso, la temperatura del dispositivo del ptc automaticamente cade e ritorna ad uno stato basso della resistenza, con un alto fattore di sicurezza, evitando il fenomeno rovente e una più forte adattabilità ambientale, rendenti l'intero processo della prova di scarico più sicuro e stabile.
• Il comitato per il controllo principale adotta il CPU del BRACCIO ad alto rendimento importato di STMicroelectronics: la prestazione stabile, progettazione ad alta frequenza, potente, doppia di ridondanza del CPU nel processo di scarico, il CPU principale è responsabile dell'operazione e dell'elaborazione delle istruzioni, il CPU secondario è responsabile del monitoraggio dell'allarme ed il controllo dei processi, quando c'è una situazione di emergenza, i CPU principali e secondari Il CPU principale è responsabile del calcolo dell'istruzione e dell'elaborazione, mentre il CPU secondario è responsabile del monitoraggio e del controllo dei processi dell'allarme. In caso d'emergenza, i CPU principali e secondari chiuderanno l'uscita a chiave allo stesso tempo

Disegno fisico dell'unità di elaborazione del comitato per il controllo Fig.1

• touch screen a 7 pollici di vero colore: il LCD ad alta definizione a 7 pollici con una risoluzione di 1024x800 può essere usato per visualizzazione gli istogrammi, le tavole, i grafici, i rapporti di dati, i documenti di aiuto, ecc. Il pannello di tocco è un pannello di tocco resistente del film composito a più strati militare del grado con forte abilità anti-interferenza, particolarmente adatta a disturbo elettromagnetico e ad interferenza transitoria di impulso generati dalle centrali elettriche, dalle stanze della batteria e dai caricatori ad alta frequenza. L'operazione del menu e la commutazione della pagina possono essere eseguite direttamente tramite il touch screen e l'intera operazione è semplice e chiara.
• Ha la funzione del carico e di scarico del modello di preregolamento di parametro: sei modelli comunemente usati di parametro della prova sono incorporati ed i dati del modello possono essere conservati dopo interruzione di corrente. Dopo la regolazione, finchè i suoi parametri non sono cambiati, è sempre efficace, conservando la difficoltà di fissazione dei molti parametri ogni volta che cominciate su. Incontri le regolazioni di parametro dei tipi differenti di batterie. La prova può essere iniziata direttamente dopo potere sopra. Non c'è necessità di fissare frequentemente i parametri. La prova realmente è iniziata con una chiave, rendente la prova semplice ed efficiente.
• Il monitoraggio che dell'unità il modulo adotta LORO wireless+RS485 ha fissato la trasmissione: compatibile con il monitoraggio livellato di tensione dell'unità 2V/4V/6V/12V quattro. E l'alimentazione elettrica incorporata, senza alimentazione elettrica esterna. Ogni modulo senza fili può controllare 12 batterie allo stesso tempo, che è più semplice del modo di collegamento tradizionale dove ogni modulo controlla soltanto 4/6 di diverse tensioni. Ci sono i due modi di comunicazione, senza fili e metallico, che possono essere commutati secondo la situazione attuale (nota: il singolo modulo di controllo è facoltativo)

• L'analisi dei dati del terminale di PC ed il software professionali della gestione è fornita: può effettuare l'estrazione in profondità dei dati di prova generati dall'attrezzatura, compreso la singola curva di tensione, intero gruppo di curve di tensione, intero gruppo di curve correnti, singolo istogramma, tavola in tempo reale di dati, la protezione di parola d'ordine di software superiore, conclusione sperimentale ed altre funzioni e può generare automaticamente rapporti di formato documento Word/di Excel secondo i requisiti e la stampa ed archivarli.

• Archiviazione di dati potente e conveniente e funzione di sostegno: Lo spazio di archiviazione di dati 8GB è integrato, che può memorizzare più di 1000 gruppi di carico e di appuramento dei dati e supporta le funzioni come l'esame, analizzare e cancellazione dei dati storici. Un disco di USB Flash 16GB è fornito di macchina, che può trasferire i dati di processo della prova al disco di USB Flash dopo l'inserimento nella porta USB del dispositivo e poi prendere il disco di USB Flash al PC per analisi dei dati e la gestione del backup dei dati attraverso il software superiore.

• Vista della curva di dati storici: con la funzione della curva di dati storici dell'interfaccia della gestione dei dati, potete osservare ed interrogare i file di dati incorporati sotto forma di grafici e di oscillogrammi come pure zummate, zumate fuori, movimento a destra e a sinistra degli oscillogrammi dagli angoli multipli






• Vari stati di termine di scarico della prova possono essere fissati, compreso la capacità di scarico, la durata di scarico, la singola bassa tensione, bassa tensione di intero gruppo. Dopo che tutta la condizione di prova è riempita, lo scarico sarà interrotto automaticamente come pure sovratensione, sovracorrente, temperatura eccessiva, archiviazione di dati anormale, il collegamento inverso dei terminali della prova di tensione ed altre esposizioni di allarme dell'errore della prova.

• Vari stati di carico di termine della prova possono essere fissati, compreso la capacità di scarico, la durata di carico, il singolo limite superiore di bassa tensione ed il limite superiore di intera tensione del gruppo. Il carico sarà interrotto automaticamente quando c'è ne delle condizioni di prova è riempita.

• Ha la funzione della riparazione e di attivazione: il pacchetto può attivare il principio attivo della vulcanizzazione negativa dell'elettrodo con la funzione di attivazione, cicla la tassa e lo scarico, riduce il declino della capacità e migliora la durata di vita della batteria.

• Funzione di calibratura di auto: lo strumento è fornito di tensione e della funzione corrente di correzione di calibratura, che possono calibrare i risultati di misura sul sito. L'errore di misurazione può essere calibrato e corretto ripetutamente per assicurare l'accuratezza di misura. Questa funzione è particolarmente adatta ad uso quando c'è un requisito di consistenza fra le letture di strumento e gli strumenti del campo.
• La singola interfaccia di controllo dello strumento sostiene il punto di vista di singoli dati di tensione nei modi multipli: la singola tensione della batteria è raccolta in tempo reale ed è visualizzata in due modi, vale a dire, istogramma/tavola, per aiutare la valutazione e l'analisi e per aiutare intuitivo la visualizzazione dello stato di tensione della batteria.

Parametri di Echnical dell'attrezzatura di prova di laboratorio

Parametri di Echnical
Modello del prodotto	sistema di batterie 110V
tensione di scarica	80-132V
Tensione di carica	95-150V
Corrente di dispersione	0-50A
Corrente di carica	0-40A
Caratteristiche funzionali dello strumento
Funzione dell'esposizione	touch screen LCD a 7 pollici, risoluzione 1024x800
Accuratezza di misura di tensione	±0.5%FS+0.1V
Accuratezza corrente di misura	±1%FS+0.1A massimo: 100A
Singola accuratezza del display tensioni	0.01V
Funzione senza fili della pattuglia (facoltativa)	Compatibile con di controllo di tensione del monomero 2V/6V/12V. Ogni modulo di controllo senza fili può controllare 12 monomeri allo stesso tempo
Accuratezza dell'esposizione di corrente di dispersione e di carico	0.1A
Capacità di archiviazione di dati	Integrato: FLASH 8Gbit; Stoccaggio esterno 16G
Della comunicazione dei dati	RS485*3; USB*1
Modo operativo	Tensione costante/potenza corrente/costante costante, controllo schiavo/parallelo possibile
Prestazione di protezione (allarme LCD di reminder+buzzer)
Funzione di protezione ospite	Protezione di arresto avviata dalla temperatura eccessiva, sopra corrente e fuori controllo corrente
Funzione inversa di protezione del collegamento	Richiamo acustico ed ottico dell'allarme per il collegamento di polarità
Protezione anormale	Interruzione di corrente della linea elettrica e del cavo principale
Sopra protezione di temperatura	Costruito nella temperatura che percepisce la sonda, quando la temperatura supera il ℃ 75, il dispositivo smetterà automaticamente di scaricare
Protezione dell'arresto di emergenza	Interruttore esterno del commutatore dell'aria per protezione dell'arresto di emergenza
Ambiente di lavoro
Modo di dissipazione di calore	Raffreddamento ad aria forzata
Temperatura	Gamma di temperatura di funzionamento: - temperatura di stoccaggio di 5~50 ℃: - ℃ 40~70
Umidità	umidità relativa: 0~90% (40±2℃)
Altitudine	米 stimato altitude≤4000
Alimentazione elettrica di lavoro
Tensione	Sistema del cavo di monofase tre: 220V CA (– 20%~+30%), frequenza: 45~65Hz;
La tensione resiste alla prova	Input-intelaiatura: 2200Vdc 1min
	INGRESSO/USCITA: 2200Vdc 1min
	Uscita-intelaiatura: 700Vdc 1min
Sicurezza	EN610950
Dimensioni dello strumento
Dimensione ospite (millimetri)	483*230*400
Peso	22KG
Collegamenti del cavo	Il cavo rapido inserisce la spina (rossa più il meno nero), dimensione: millimetro corrente di ² * 3m, 1 positivo e 1 negativi
