Apparecchiatura di collaudo delle calzature 1500W di GB/T 3903.6-2017 per l'anti test di performance dinamico di scivolo

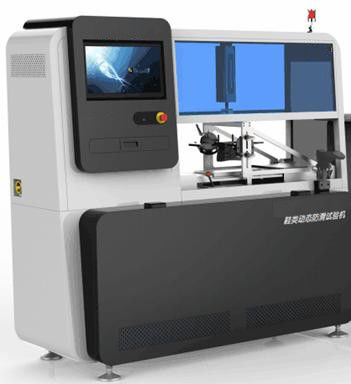

Macchina di prove antiscorrimento dinamica delle calzature

Usi

Usato per il test di performance antislittamento dinamico di intera scarpa o sogliola.

Norme

GB/T 3903.6-2017, GB/T 28287-2012, EN 13287-2012, ASTM F2913-2011 (ASTM F1677-2005), SATRA TM 144, ISO 20345, 21148:2020 DI GB, 20265:2019 DI GB, 4549:2013 DI QUARTERBACK/T, QUARTERBACK/T 4552-2020, 4553:2013 DI QUARTERBACK/T, 4556:2013 DI QUARTERBACK/T, QUARTERBACK/T 5300-2018, QUARTERBACK/T 5301-2018, QUARTERBACK/T 5412-2019, QUARTERBACK/T 5541-2020 DELL'EN;

Principio

Applichi il carico specificato con i media differenti (piatto, piastrella di ceramica di acciaio inossidabile o specificato). Fissi il numero e la velocità specificati di attrito. per misurare il coefficiente di attrito della sogliola per determinare la resistenza di slittamento della scarpa;

Elementi della prova: Slittamento di andata del tallone

Slittamento a rovescio del forepart

Slittamento piano di andata

Specifiche

1. Pressione verticale: 0~1000N;

2. Tensione orizzontale: 0~1000N;

3. Velocità della prova: (0~0.3±0.03) m/s regolabile;

4. Colpo del piatto mobile: 0~200mm;

5. Tempo statico del contatto: 0~5s;

6. Dispositivo di riparazione dell'ultimo della scarpa: 0~30;

7. Sensore verticale: 1KN uno (Giappone NTS a disco);

8. Sensore livellato: 1KN due (Giappone NTS a disco);

9. Accuratezza: ±0.5%;

10. Accuratezza di controllo della pressione verticale: ±1%;

11. Tempo verticale del controllo della pressione: 0 a valore stabilito, meno di 0,2 secondi;

12. Riduttore planetario: il rapporto di riduzione è 1:15 e l'operazione è a basso rumore;

13. Adotti la ferrovia di guida lineare di precisione;

14. Frizione del freno: R & S di Taiwan;

15. Cinghia di sincronizzazione della trasmissione: La Corea del Sud Samsung;

16. Sensore di spostamento: Precisione 0.001mm del Giappone Renania;

17. Tavola di lavoro: 600*320mm (fatto di acciaio inossidabile);

18. Motore di controllo: Servomotore del Giappone Panasonic 750W;

19. Impianto di pressurizzazione: facendo uso di controllo proporzionale giapponese della valvola di SMC, regolazione del computer, pressurizzazione automatica;

20. Scaffale del campione: fatto della lega di alluminio;

21. Sistema di controllo + software: Il sistema ad alta velocità di acquisizione ed il software speciale della prova sviluppati da Hengyu Company, metodi di prova incorporati quale en 13287, SATRM 144, ASTM F2913, GB/T3903.6, ecc. possono essere chiamati direttamente;

22. Cilindro della forza: Cilindro di SMC;

23. Dispositivo di protezione: protezione di perdita, protezione di sovraccarico di pressione, protezione di limite del colpo dell'amplificatore dell'aria. Protezione del commutatore di arresto di emergenza;

24. Calibro di angolo di cuneo: 7° e 5°;

25. Aria compressa: 6 barre minima, con il dispositivo di pulizia dopo la molatura (pistola a spruzzo pneumatica);

26. Lo strumento è fornito di ultimo scaffale pieghevole di rapido-caricamento;

Dimensione (length*width*height cm): 192*81*175;

Peso (chilogrammo): 300;

Requisiti dell'installazione:

1. Alimentazione elettrica: CA 220V 50Hz 1500W;

2. Ambiente: 23±2℃, 50%±5%;

3. Operazione: atterraggio;

4. Requisiti del gas: aria compressa

Lista di imballaggio

• l 1 ospite;
• la l 1 paio della scarpa della molla dura (40, 41, 42, 43, 44) le intere scarpe pieghevoli speciali (per l'installazione la scarpa intera o di solo campione);
• l una ultimo scaffale pieghevole di rapido-caricamento;
• l piedi prostetici meccanici dell'en 13287 (4 pc/insieme, per l'installazione sotto 250 di dimensione della scarpa);
• l 5 gradi, blocchetto di angolo di cuneo da 7 gradi (per la regolazione dell'angolo della scarpa);
• l 1 pezzo di blocchetto di gomma di norma dell'en 13287 (utilizzato per la calibratura dello strumento e delle mattonelle);
• l 1 banco di prova standard della colla (usato per la calibratura dello strumento e delle mattonelle);
• l 1 solo blocco stridente;
• l macinazione e dispositivo di eliminazione dell'inceppo (pistola a spruzzo pneumatica);
• l carta vetrata del carburo di silicio di P400 1 pacchetto (50 strati);
• l 2 piastre di vetro standard di 3903.6:2017 di GB/T;
• l 1sets delle piastrelle di ceramica standard dell'en 13287 (mattoni grigi prodotti medium standard nella pavimentazione di SRA, del Regno Unito);
• l 1 pezzo di piatto d'acciaio della prova di acciaio inossidabile dell'en 13287 (medium standard della pavimentazione di SRB);
• la norma l3 piastrella (mattone rosso britannico, medium della pavimentazione di SATRA TM 144, di ASTM F2913);
• l SATRA TM 144, pc di ASTM F2913 1 (5, 7) per il blocchetto di angolo dell'installazione dell'impiallacciatura per le scarpe;
• l 2 bottiglie del solfato laurico del sodio (per la prova delle mattonelle di SRA sulle strade bagnate e sdrucciolevoli);
• l 1 bottiglia della soluzione acquosa della glicerina standard, 2 bottiglie di glicerina ordinaria (per la prova del piatto di acciaio inossidabile di SRB sulle strade bagnate e sdrucciolevoli);
• l 1 rotolo di colla eccellente importata (la forte forza adesiva, la colla non attaccherà dopo avere lacerato, usato per colla, la suola di scarpa, la pelle del cielo, ecc. standard);
• l 1 tester di rugosità (per individuare la rugosità delle mattonelle e dei piatti di acciaio inossidabile);
• l una compressore d'aria silenzioso;
• l una computer ed una stampatrice;
