Calorimetro intermedio della scala di accuratezza ASTM E1623 di 5%

Calorimetro intermedio della scala di ASTM E1623

introduzione 1.Product

Calorimetro intermedio della scala, usato per misurare le caratteristiche di combustione dei campioni esposti verticalmente ad una sorgente delle radiazioni specifica

parametri 2.Technical

• 2,1 l'attrezzatura include un piatto radiante, un montaggio del campione - sostegno, un sistema della raccolta del gas di combustione e della raccolta del gas del campione, un'analisi e un sistema di elaborazione dati di gas e un impianto di alimentazione di gas;
• 2,2 il montaggio di pannello radiante - il sostegno è saldato da un tubo quadrato 50*50mm e la superficie è ricoperta di rivestimento nero, che può efficacemente aumentare il tempo di impiego. Il tubo quadrato può essere raffreddato da acqua di raffreddamento per impedire la deformazione termica;
• 2,3 il piatto di radiazione è composto di piatto ceramico resistente ad alta temperatura e la superficie può formare una sorgente delle radiazioni infrarossa senza fuoco e l'intensità non è di meno che 50kw/m2;
• 2,4 la dimensione di singolo disco ceramico è 95*158mm, 4 pezzi forma un modulo, complessivamente 27 moduli forma una sorgente delle radiazioni con una dimensione di 1524*1330mm;
• 2,5 fornito di bruciatore pilota, che è bruciato dal dispositivo di accensione della scintilla elettrica;
• 2,6 ogni 3 moduli sono forniti individualmente del dispositivo di salto, del dispositivo di controllo del gas naturale e del miscelatore Venturi;
• 2,7 il montaggio del campione - il sostegno è saldato dal acciaio al carbonio, che può resistere ai campioni di sostegno stabile e di temperatura elevata fino ad un massimo di 152mm densamente;
• 2,8 il montaggio del campione - il sostegno è installato sul carrello ed il campione può essere posizionato e rimosso rapidamente dalla ferrovia sulla terra;
• 2,9 fornito della pesatura del dispositivo, l'accuratezza è bassa quanto 1g;
• 2,10 ha fornito di rivestimento protettivo raffreddato ad acqua per proteggere il campione da una temperatura in superficie di di meno che 100°C prima dell'esposizione alla radiazione e può essere mosso a partire dal rivestimento protettivo raffreddato ad acqua in 2 secondi tramite un dispositivo pneumatico;
• 2,11 fornito di pirometro per misurare la temperatura in superficie del piatto radiante, con un'accuratezza bassa come 1℃;
• 2,12 candela di riscaldamento elettrica del cavo, installata al fondo ed alla cima del campione, usati per bruciare il campione;
• 2,13 misuratore di portata raffreddato ad acqua di calore di Schmidt-Boelter, campo di misura 0-50kw/m2, accuratezza ±3%;
• 2,14 pannello di calibratura di flusso di calore, fatto del coperchio acido silicico 740kg/m3, dimensione 1000*1000*12.7mm, 5x5 fori di calibratura di totale 25 sistemati sulla superficie, usata per calibrare calore radiante;

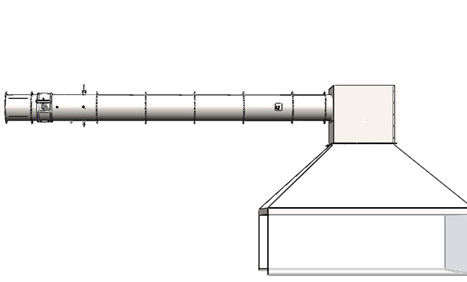

• 2,15 il collettore conico del gas di combustione è installato direttamente sopra la tavola di pesatura ed il campione. La dimensione inferiore è 2440mm*2440mm e l'altezza è 1000mm. La cima del collettore conico del gas di combustione è un quadrato di 900mm*900mm*900mm. il piatto d'acciaio di *900mm è installato nel quadrato superiore per formare un homomixer del gas di combustione;
• 2,16 la più breve lunghezza del tubo di scarico di acciaio inossidabile non è meno di 5000mm, il diametro è 400mm ed entrambe l'estremità è fornita di miscelatori del gas di combustione;

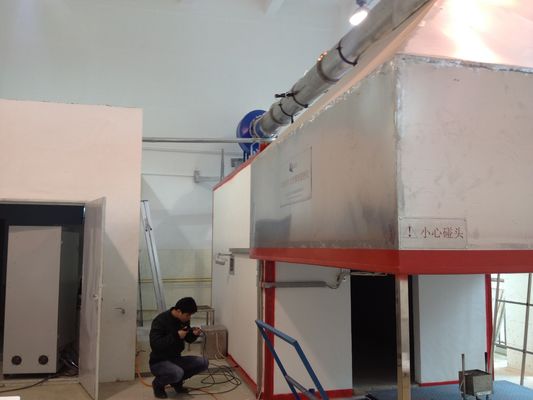

• 2,17 l'impianto di scarico del fumo ha capacità sufficiente di raccogliere tutto il gas di combustione generato nella prova di combustione, il volume dello scarico del fan è continuamente regolabile e la capacità dello scarico del fumo non è di meno che 8000m3/h;
• 2,18 l'aspiratore è un ventilatore centrifugo, il carro armato interno è fatto di acciaio inossidabile, la temperatura non è di meno di 300 gradi ed il fan di conversione di frequenza è usato per regolare la velocità;

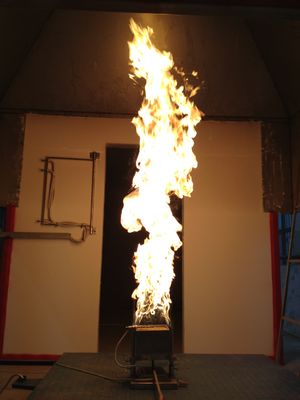

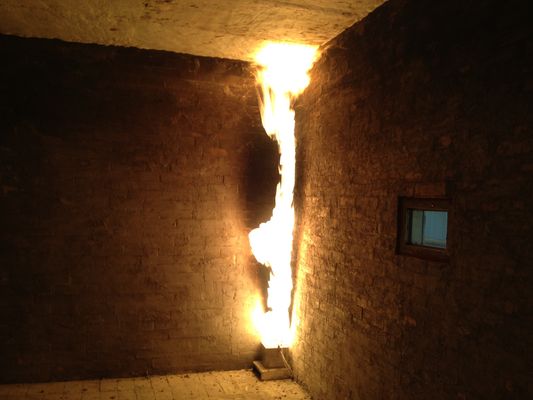

• 2,19 l'accensione del bruciatore della sabbiera adotta il metodo di superficie dell'accensione e non usa l'accensione a scintilla ed altri metodi dell'accensione con l'indice di successo basso dell'accensione.
• 2,20 ha importato il regolatore di portata in peso, la gamma è 0g/s-7g/s, l'accuratezza leggente non è di meno di 1,5% ed il potenza di uscita massimo è 300KW;
• 2,21 un tubo con una lunghezza di 500mm ha tre termocoppie incorporate e la posizione di installazione della termocoppia è almeno 400mm a partire dal collettore;
• 2,22 la conduttura con una lunghezza di 2155mm nell'area completa di misura è fornita di sonda di pressione, di tre termocoppie e di dispositivo della sonda di campionamento del gas;
• 2,23 il sistema di campionamento del gas di combustione, consistente dei filtri dalla fuliggine, trappole fredde, asciuganti le colonne, pompe e regolatori liquidi residui, dovrebbe potere assicurare l'efficace raccolta dei campioni del gas di combustione e del liquido di eliminazione dei rifiuti;
• 2,24 pompa a diaframma importata, portata: 33L/min, vuoto: 700 ㎜Hg, pressione: 2,5 barre;
• 2,25 la testa del filtrante del filtro americano dalla fuliggine di PARKER è fatta di PTFE solido, con l'interno materiale del filtro da 0.5um PTFE;
• 2,26 la testa del filtrante del filtro dall'umidità è fatta di PTFE solido ed il liquido inferiore può essere vuotato attraverso la trappola;
• 2,27 il tipo il condensatore, la capacità di raffreddamento 320KJ/h del compressore, la stabilità del punto di rugiada 0,1 gradi, il cambiamento statico 0.1K, il grado IP20 del punto di rugiada della protezione;
• 2,28 rotametro importato con una gamma di 0-1L/min.
• 2,29 tre termocoppie di OMEGA, che sono diametro di 0.5mm corazzato hanno isolato le termocoppie K tipe. I contatti dovrebbero essere situati su un arco circolare con un raggio di (87±5) millimetro dall'asse, con un angolo incluso di ° 120;
• 2,30 due insiemi delle sonde bidirezionali sono collegati con i sensori importati di pressione con una gamma almeno (0-100) di PA e un'accuratezza di ±2Pa. Il tempo di reazione dell'uscita di 90% del sensore di pressione è al massimo 1s;
• 2,31 la sonda di campionamento del gas è collegata con il regolatore del gas e l'analizzatore di gas dell'entrata di CO2 e dell'O2. L'accuratezza dell'analizzatore dell'ossigeno è 0,02% ed il tempo di reazione è di non non più di 12 secondi;
• 2,32 l'analizzatore importato dell'ossigeno dovrebbe essere di tipo paramagnetico e può misurare almeno 16%-21% (V/V) 02. Il tempo di reazione dell'analizzatore dell'ossigeno non dovrebbe superare 12s. All'interno di 30min, della deriva e del rumore dell'analizzatore non non più di 100×10-6. L'uscita dell'analizzatore al sistema dell'acquisizione dei dati dovrebbe avere una risoluzione massima di 100×10-6;
• 2,33 l'analizzatore importato dell'anidride carbonica dovrebbe essere tipo di IR e può misurare la CO2 con una concentrazione almeno di 0%-10% e le linearità dell'analizzatore dovrebbero essere almeno 1% del completo. Il tempo di reazione dell'analizzatore non dovrebbe superare 12s. L'uscita dell'analizzatore al sistema dell'acquisizione dei dati dovrebbe avere una risoluzione massima di 100×10-6;
• 2,34 il sistema di attenuazione ottica è un tipo della luce a incandescenza, che è installato sul tubo laterale del tubo di scarico del fumo con un giunto flessibile e comprende i seguenti dispositivi:
• 2,35 la lampada è una lampada incandescente ed è usata ad una temperatura del colore (2900±100) del K. L'alimentazione elettrica è una corrente continua stabile e la gamma di variazione di corrente è all'interno di ±0.5% (stabilità a breve termine ed a lungo termine compresa di temperatura,);
• 2,36 il sistema di lente, usato per concentrarsi attacca un fascio parallelo con un diametro almeno di 20mm. Il foro luminescente della cellula fotoelettrica dovrebbe essere individuato al punto focale della lente davanti ed al suo diametro (d) dovrebbe dipendere dalla lunghezza focale (f) della lente in modo che d/f sia di meno di 0,04;
• 2,37 il rivelatore e la sonda importata del fotodiodo del silicio, la stanza fotoelettrica di rilevazione ha 0,1% stabilità lineari, immagine di misura pungente 10, il responsivity di distribuzione spettrale del fotodiodo del silicio è coerenti con il CIE (curva di illuminazione), la funzione standard V (γ) possono raggiungere almeno l'accuratezza di ±5%;
• 2,38 il tempo di reazione di 90% del sistema di attenuazione ottica non dovrebbe superare 3s;
• 2,39 il sistema dell'acquisizione dei dati (usato ai dati automaticamente record), per l'O2 e la CO2, l'accuratezza è almeno 100×10-6 (0,01%), per la misura della temperatura, l'accuratezza è 0.5℃, per tutti gli altri strumenti, il valore completo 0,1% dell'uscita dello strumento di 0.1S per tempo. Adotti il modulo di acquisizione di Taiwan Advantech;
• 2,40 le annotazioni ed i depositi dell'acquisizione dei dati del sistema i seguenti valori pertinenti almeno ogni 3s:
• Tempo, s;
• Tasso di portata in peso di propano che passa tramite il bruciatore, mg/s;
• La differenza di pressione della sonda bidirezionale, PA;
• Concentrazione O2, (aria di V oxygen/V) %;
• Concentrazione di CO2, (aria del carbonio dioxide/V di V) %;
• Il valore a tre punti di temperatura dell'area completa di misura, K.
• 2,41 software della prova di norma, compreso la varia calibratura del sensore, la calibratura del sistema e l'interfaccia di software per le istruzioni tecniche.
• Che cosa sono calorimetri usati?
• I calorimetri sono usati per misurare il volume ed il calore prodotti durante il determinato intervallo di tempo. Il flusso è passato tramite un carro armato riempito parzialmente di acqua di cui capacità termica ed il peso è conosciuto prima dell'inizio dell'esperimento.
