1. 1. sistema di controllo di flusso del gas di combustione |
Indicizzi |
Oggetto |
Indicatori tecnici e parametri |
1,1 |

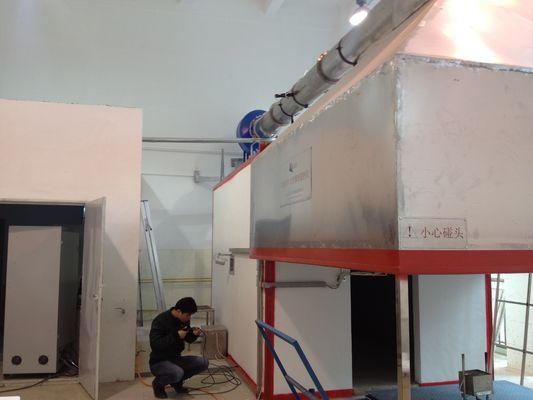

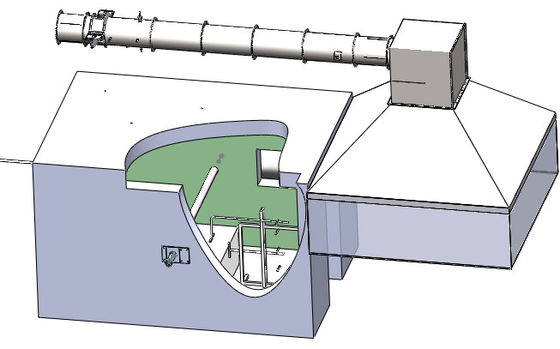

Cappuccio del vapore |
Installato direttamente sopra l'apertura della camera di prova di combustione, 1.8~2.0 metri sopra la terra, la dimensione inferiore è 2440*2440mm, l'altezza è 1000mm ed il materiale è SS304; |
1,2 |
Homomixer del gas di combustione |
L'installazione ed il fumo a forma di cono che raccoglie direttamente il cappuccio sopra, la dimensione è 900*900*900mm, due piatti di acciaio inossidabile 900*500 sono installati dentro ed un lato è aperto con un'apertura φ400 per collegarsi al tubo, il materiale è SS304; |
1,3 |
Tubo di scarico del fumo |
il φ è 400mm, lunghezza 5000mm, composta di parecchie sezioni, collegato dalla flangia e l'anello sigillante resistente ad alta temperatura, entrambe l'estremità è installato con il miscelatore del gas di combustione, materiale è SS304; |
1,4 |
Aspiratore |
L'aspiratore centrifugo, il carro armato interno è fatto di acciaio inossidabile, può resistere al gas di combustione ad alta temperatura non più di meno di 300℃ ed il volume di aria è steplessly ha regolato dal convertitore di frequenza; |
L'impianto di scarico del fumo è sufficiente per tutto il fumo prodotto dalla prova di combustione del telefono cellulare e la capacità dello scarico del fumo non è di meno del ³ /h di 8000m; |
2. 2. sezione completa di misura |
2,1 |
Sezione completa di misura |
Una sezione del tubo di acciaio inossidabile con una lunghezza di 2155mm e un diametro di 400mm, fatto di SS304, fornito di pressione, di temperatura, di percorso leggero, di campionamento e di altri sensori; |
2,2 |
Rivelatore di pressione |
La sonda bidirezionale, fatta di acciaio inossidabile, installato nel centro della conduttura, le camere anteriori e posteriori è collegata con il sensore di differenza di pressione attraverso il tubo di PTFE per individuare la differenza di pressione nella conduttura; |
Il sensore di pressione differenziale è installato sul sostegno della sezione completa di misura per assicurare che il valore di pressione differenziale non abbia un ritardo di scarsità e perdita ed il tempo di reazione T90 è di meno di 3 secondi |
Il sensore di pressione, gamma è 0-2000Pa, l'accuratezza ±5Pa; |
2,3 |
Rivelatore di temperatura |
Adotti la termocoppia di Omega dell'americano, il diametro 0.5mm, il tipo corazzato termocoppia dell'isolamento di K che soddisfa le richieste di IEC; |
Variano 0-1000℃, l'accuratezza 0.1℃; |
2,4 |
Strumento di misura ottico del percorso |
Il sistema di attenuazione ottica è un tipo della luce a incandescenza |
2,5 |
Dispositivo della raccolta del gas del campione |
La lampada è una lampada incandescente ed usato ad una temperatura del colore (2900±100) del K. L'alimentazione elettrica è una corrente continua stabile |
3. Gas ed il suo sistema di controllo |
3,1 |
Bruciatore |
Rivelatore e sonda importata del fotodiodo del silicio |
Il sistema di attenuazione ottica è un tipo della luce a incandescenza |
La lampada è una lampada incandescente ed usato ad una temperatura del colore (2900±100) del K. L'alimentazione elettrica è una corrente continua stabile |
3,2 |
Dispositivo di accensione |
Il sistema di lente è usato per condensare per attaccare un fascio parallelo con un diametro almeno di 20mm. Il foro luminescente della cellula fotoelettrica dovrebbe essere individuato al punto focale della lente davanti |
Rivelatore e sonda importata del fotodiodo del silicio |
Il sistema di attenuazione ottica è un tipo della luce a incandescenza |
3,3 |
Controllo di flusso del gas della testa di combustione |
La lampada è una lampada incandescente ed usato ad una temperatura del colore (2900±100) del K. L'alimentazione elettrica è una corrente continua stabile |
Il sistema di lente è usato per condensare per attaccare un fascio parallelo con un diametro almeno di 20mm. Il foro luminescente della cellula fotoelettrica dovrebbe essere individuato al punto focale della lente davanti |
Rivelatore e sonda importata del fotodiodo del silicio |
3,4 |

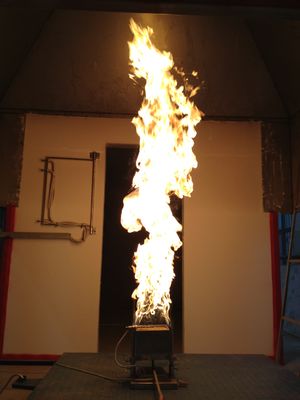

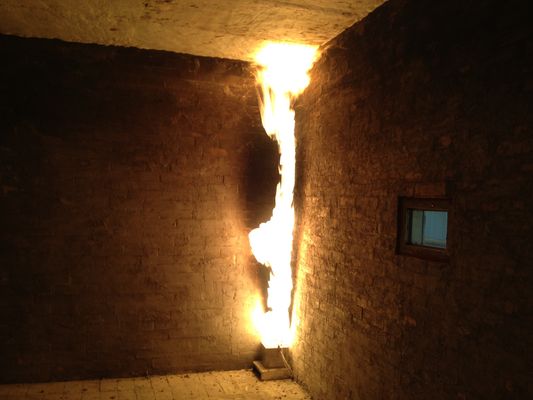

Bruciatore calibrato della sabbia |
Il sistema di attenuazione ottica è un tipo della luce a incandescenza |
La lampada è una lampada incandescente ed usato ad una temperatura del colore (2900±100) del K. L'alimentazione elettrica è una corrente continua stabile |
3,5 |
Controllo di flusso calibrato del gas |
Facendo uso del flussometro di massa di Alicat dell'americano, il medium è propano, la gamma è 0-7g/s, l'accuratezza è ± (0.8%rdg+0.2%F.S.), il tempo di reazione è 0.1s e la fiamma massima di calibratura è 300kw; |
Il flusso del gas di calibratura è controllato da software, che può controllare automaticamente la fonte fatta un passo della fiamma di calibratura con uscita 75kw/160kw; |
3,6 |
Sistema di controllo |
Lo SpA di Omron è utilizzato per controllare il flusso del gas, fornito di dispositivo di taglio del gas, che è sicuro ed affidabile; |
Configurazione del gruppo di regolazione del gas, sicuro separato e conveniente per il funzionamento e la manutenzione; |
4. 4. sistema di trattamento del gas di combustione |
4,1 |
Filtrazione del gas di combustione |
Fornito di dispositivo a tre fasi del filtrante, filtrazione a lungo termine di polvere nel gas di combustione:
Il filtro grezzo dal cotone della fibra di vetro del primo grado, filtra le grandi particelle dei carburi nel gas di combustione ed il materiale del filtrante può essere sostituito rapidamente;
Il secondo filtro da Parker dell'americano del grado, l'elemento filtrante è PTFE, la precisione è 2μm, l'elemento filtrante può essere smontato e sostituito rapidamente;
La filtrazione su membrana a tre fasi di PTFE, con un'accuratezza di 0.5μm, efficacemente ha tagliato l'umidità;
|
4,2 |
Trappola fredda |
Trappola fredda a pompa di compressione, capacità di raffreddamento 320KJ/h, accuratezza 0.1℃, cambiamento statico 0.1K del controllo della temperatura, auto-avviante e senza manutenzione; |
4,3 |
Valvola automatica |
Vuoti automaticamente l'acqua di raffreddamento generata dalla trappola fredda, esente da manutenzione; |
4,4 |
Essiccamento della colonna |
Usato per asciugare il vapore acqueo residuo nel gas del campione, può essere smontato e sostituito rapidamente con il medium di secchezza; |
4,5 |
Campionatura della pompa |
La pompa tedesca del campionamento di vuoto di KNF, con una capacità di campionamento di 16L/min, può produrre continuamente una pressione di campionamento di 50KPa, con l'alta vibrazione a basso rumore e minima di tenuta dell'aria; |
4,6 |
Rotametro |
Rotametro importato con una gamma di 0-1.5L/min, che può stabilizzare il flusso del gas del campione dell'uscita e ridurre l'errore di misurazione causato dalla fluttuazione del flusso del gas; |
5. Sistema di analisi di concentrazione in gas |
5,1 |
Analizzatore di gas |
Facendo uso dell'analizzatore tedesco di ABB EL3020, dell'analisi paramagnetica di concentrazione O2, gamma 0-21% di misura, accuratezza 0,01%, tempo di reazione non non più di 12s, deriva e rumore all'interno di 30min dell'analizzatore non non più di 100ppm;
Deviazione lineare: ≤1%F.S.;
Ripetibilità: ≤0.5F.S.;
Pioggia di galleggiamento zero: ≤1%F.S./7D;
Tempo di avviamento: ≤30min;
|
Facendo uso dell'analizzatore tedesco di ABB EL3020, tipo analisi di concentrazione di CO/CO2, campo di misura CO di IR: 0-1%, accuratezza 0,01%, CO2: 0-10%, accuratezza 0,01% ed il tempo di reazione non supera 12s. |
6. sistema dell'acquisizione dei dati |
6,1 |
Modulo di acquisizione |
Facendo uso del modulo di acquisizione di Advantech,
L'accuratezza della raccolta di concentrazione in gas è 100×10-6;
L'accuratezza della raccolta della temperatura è 0.1℃;
L'accuratezza della raccolta di differenza di pressione è 0.1Pa;
L'accuratezza di acquisizione di tempo è 0.1s;
Altri segnali sono 0,1% del valore completo dell'uscita;
|
6,2 |
raccolta di dati |
Le annotazioni ed i depositi del sistema i seguenti dati almeno ogni 3s:
La differenza di pressione della sonda bidirezionale, PA; temperatura del tubo, K;
O2 concentrazione, %;
Concentrazione di CO, %;
Concentrazione di CO2, %;
Tasso di portata in peso di propano, mg/s;
Tempo, s;
|
7. software operativo di norma |
Il software operativo standard comprende le seguenti funzioni: |
7,1 |
Monitoraggio di stato di sistema |
Legga il valore del segnale e di stato di ogni sensore nel sistema; |
7,2 |
Calibratura del sensore |
Calibratura del sensore per la temperatura, la pressione di vento, il percorso leggero, l'analisi di concentrazione, ecc.; |
7,3 |
Calibratura del sistema |
Procedura standard di calibratura di punto del sistema; |
7,4 |
Procedura operativa standard |
Modi di utilizzazione standard della prova; |
7,5 |
Rassegna di rapporto |
Relazione sull'esperimento di accesso di dati grezzi e dell'esportazione; |
7. L'altra attrezzatura ausiliaria |
7,1 |
videoregistratore |
Video della prova di ammissione; |
7,2 |
Raduno |
Usato per confermare la forza esercitata dalla testa principale di combustione sulla superficie del materasso; |
7,3 |
Computer del PC |
Computer industriale di AdvanTech ed interfaccia dell'acquisizione dei dati integrata migliorare la stabilità dell'operazione di sistema. |
