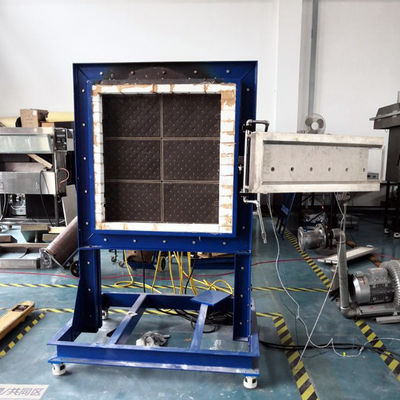

Tester sparso di superficie della fiamma delle BS 476-7 per la misurazione dell'estensione della fiamma della parete

Introduzione di prodotto

La parte 7 delle BS 476 specifica un metodo di prova per la misurazione della propagazione della fiamma laterale lungo la superficie dell'esemplare di un prodotto orientato nella posizione verticale nelle circostanze opposte a di flusso e un sistema di classificazione basato sul tasso e sulle dimensioni della propagazione della fiamma. Fornisce i dati adatti per il paragone delle prestazioni di uso finale dei materiali, dei composti o delle assemblee essenzialmente piani, che sono utilizzati soprattutto come le superfici esposte delle pareti e dei soffitti.

Parametri del prodotto

1. L'area del pannello radiante è 850mm x 850mm e la struttura strutturale di sostegno è rinforzata;
2. Il supporto del campione è perpendicolare al pannello radiante ed il segno di scala standard qui sopra, il cambiamento continuo radiante del calore critico può essere misurato secondo la distanza della propagazione di fiamma;
3. Fornito di dispositivo di circolazione del raffreddamento ad acqua, il supporto del campione può essere raffreddato ad acqua evitare il danno causato da temperatura elevata a lungo termine;
4. Fornito di piccolo dispositivo di accensione della fiamma, facendo uso del modo dell'accensione a scintilla;
5. Il pannello radiante è fornito di dispositivo di rilevazione ad alta temperatura. Se il pannello radiante è spento, la fonte di aria può essere tagliata automaticamente;
6. Fornito di sensore raffreddato ad acqua di cambiamento continuo della radiazione del calore, i risultati possono essere rintracciati di nuovo al NIST degli Stati Uniti;
7. Fornito di gruppo di regolazione elettrico, può regolare il gas ed il flusso d'aria e visualizzano le figure di cambiamento continuo della radiazione del calore;
8. Fornito dello SpA e dell'interfaccia uomo-macchina per visualizzare le informazioni richieste per provare.

Caratteristiche ed applicazione

1. Questo apparato consiste di un pannello di radiazione montato verticalmente nei bordi ed ha sostenuto su una struttura.
2. Il pannello di radiazione si macchia con una miscela gas-aria.
3. Il pannello di radiazione è quadrato di 850mm per un tipo refrattario poroso blocchetto del bruciatore destinato per dare la combustione efficiente della miscela dell'aero-gas-aria, senza l'avvenimento ardente sul fronte del pannello nelle condizioni di funzionamento.
4. Il pannello di radiazione ed i suoi bordi sono sostenuti su una struttura in modo che il centro del pannello sia circa 1250±100mm sopra il piano terra.
5. Un supporto dell'esemplare e una disposizione pilota della fiamma hanno montato ad un lato dell'apparato.
6. Il supporto dell'esemplare è comprende una struttura d'acciaio raffreddata ad acqua con i dischi raffreddati ad acqua. I dischi è di sovrapporre gli esemplari da 20±2mm sui loro margini superiori ed inferiori e sopra il bordo verticale adiacente al pannello di radiazione.
7. Un morsetto a molle è posizionato per premere l'esemplare contro i dischi.
8. Il rifornimento idrico portatile al supporto dell'esemplare fare la temperatura massima non supera 35℃ allo sbocco dal supporto dell'esemplare.
9. L'assemblea del supporto dell'esemplare è posizionata a 90±2° al fronte del pannello di radiazione e dentro quale il modo che i fronti delle guide alte e basse del supporto dell'esemplare sono nello stesso aereo del fronte interno dei bordi al pannello di radiazione.
10. L'altezza del supporto dell'esemplare è munita per permettere che sia oscillato orizzontalmente, a partire dal fronte del pannello di radiazione fra le prove, dalla posizione della prova alla posizione standby e viceversa.
11. Il bruciatore pilota è di consistere di un tubo d'acciaio.
12. Le linee della dotazione d'aria e del gas al pannello di radiazione contenere i misuratori di portata, i regolatori di pressione, le valvole di regolazione ed i dispositivi di sicurezza.
flussometro 13.Heat: Gamma: 0 ~ 50 kw/m2; Emissività di superficie: ɛ=0.95±0.05.
bordo di calibratura 14.Dummy con il supporto, calibrato flussometro di calore e montaggio.

Dettagli del prodotto del tester sparso di superficie della fiamma

Il dispositivo di superficie della prova della propagazione di fiamma è le BS un tester ignifugo d'acciaio ad alta velocità di 6853 serie, che è adatto a materiali da costruzione britannici ed a norme ignifughe d'acciaio ad alta velocità della prova. La norma è le BS 476-7. Il metodo di prova è usato per determinare l'estensione laterale della superficie del campione ed è basato sulla velocità. E la lunghezza di estensione determina il livello bruciante. Le BS 476-7 soprattutto sono usate per misurare l'estensione della fiamma delle superfici esposte sulle pareti e sui soffitti.
Il metodo di prova è di misurare il cambiamento continuo radiante critico bruciando il campione con una piccola fiamma resistendo al cambiamento graduale di energia di calore radiante. Le misure radianti del pannello di calore 850mm x 850mm. Il supporto della provetta è raffreddato ad acqua e fornito di piatto perforato di calibratura e di sensore termico di cambiamento continuo radiante per calibrare la curva termica di cambiamento continuo di splendore. Lo strumento della prova ha gli alti requisiti del sito del laboratorio e le necessità dell'utente più misure di sicurezza prima che lo strumento della prova possa essere montato.

Norma: Le BS: Le BS 476-7
Dimensione: 1220 millimetri (w) x 550 millimetri (D) x 1920 millimetri (H)
Peso: 210kg

Requisiti dell'installazione

Elettrico: 230 volt di 10 amp nominali
Temperatura ambiente: 10°C di funzionamento a 35°C
Approvvigionamenti di gas: Propano e compressore d'aria
Sala di collaudo: 400m3

Fiamma spanta di superficie Tester.pdf

Che cosa propagazione della fiamma la prova?

Le prove di diffusione della fiamma puntano su misurare la tendenza di una fiamma a propagarsi sopra un substrato e direttamente a correlare per sorgere la propagazione di fiamma in uno scenario dell'incendio reale.
