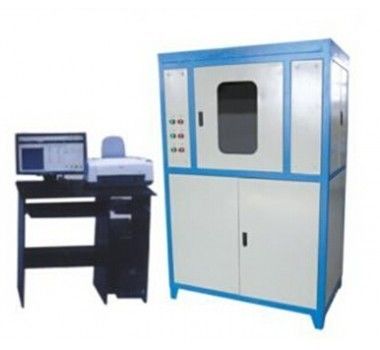

Tester del sistema di conducibilità termica per la misura la conducibilità termica dei materiali dell'isolamento termico

Tester del sistema di conducibilità termica

Applicazione

Applicabile a: la conducibilità termica delle provette asciutte della sabbia e dell'argilla, la resistenza termica dell'esemplare dovrebbe essere maggior di 0.1m2.K/W. Il misuratore di portata del calore è utilizzato per individuare la conducibilità termica e la resistenza termica di argilla, della sabbia, ecc. e del computer completamente è automatizzata per generare un rapporto sperimentale. Lo strumento usa una temperatura in superficie calda stabile da un lato del campione. Il calore è trasferito alla superficie fredda (temperatura ambiente) attraverso il campione ed il flusso di calore trasferito è misurato per calcolare la conducibilità termica e la resistenza termica. Fornito specialmente di cilindro geotecnico del campione e di dispositivo specifico della prova di capacità termica, può essere usato per l'analisi termica e la misura specifica di capacità termica di suolo quali argilla e la sabbia.

Parametri tecnici

Principio di funzionamento
 Tester di conducibilità termica, facendo uso di doppio strumento di misura della provetta, gruppo protettivo della piastra riscaldante: pacchetto
Compreso l'impianto di riscaldamento e l'unità di raffreddamento.
L'impianto di riscaldamento dovrebbe essere diviso in un contatore centrale ed in un'unità di sorveglianza che circonda il contatore separato da una lacuna ed è fornita di dispositivo adiatermico.
L'unità calda adotta un doppio radiatore della superficie calda ed il piatto freddo e la doppia superficie calda sono sistemati simmetricamente. Lo spessore della provetta è fissato per muovere lo spazio del piatto freddo e la provetta è disposta verticalmente in due placche piane che hanno una temperatura costante parallela. Nello stato di stabilità, la parte di misurazione della provetta ha un flusso di calore costante ed il flusso di calore costante unidimensionale Q che attraversa il contatore, l'area A del misuratore, la differenza ΔT della temperatura della superficie fredda e calda della provetta può essere misurato misurando lo stato di stabilità. Calcoli la resistenza termica R della provetta e secondo lo spessore della provetta, la conducibilità termica della provetta può essere calcolata esattamente.
