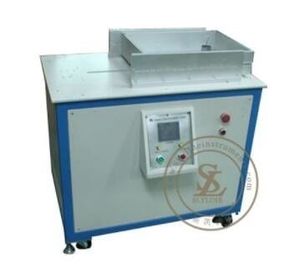

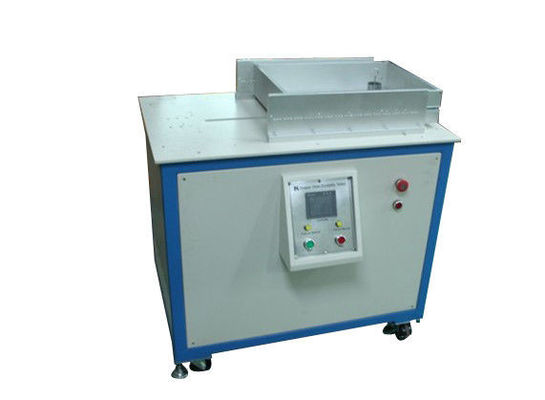

Lo SpA controlla il tester del ciclo della durevolezza degli scorrevoli del cassetto dell'apparecchiatura di collaudo della mobilia

Controllo PLC attrezzature di prova mobili cassetti scivoli durabilità ciclo Tester

Informazioni sul prodotto

Il tester di durabilità dei cassetti è progettato per testare gli scivoli di cassetti, scrivanie, tavoli, armadi e armadi.
con una lunghezza di rotazione non superiore a 50 mm

Parametro tecnico

a.aria compressa - 6 kg/cm2.

b. motore CA -per il controllo dell'altezza da 250 a 1000 mm.

c. cilindro pneumatico - cilindro a doppia azione con interruttore magnetico e corsa massima di 600 mm ((regolabile).Il cilindro deve essere munito di un dispositivo per tenere in piedi qualsiasi tipo di maniglia del cassetto per aprire/chiudere il cassetto senza esercitare una forza sul sistema del cassetto..

d. Pannello di controllo/console:

• Fornitura elettrica: 240 Volts:13 A mps: 50HZ
• Tasto di accensione / spegnimento
• 6 - cifre Contatore elettronico di predeterminazione (EPC)

- L'EPC registrera' ogni colpo del cilindro fino a sei cifre.

- Smetterà l'operazione di prova al tratto prestabilito.

- EPC visualizzerà il numero di colpi ottenuti durante la prova.

- EPC in grado anche di calcolare il numero di cicli quando si verifica l'interruzione della corrente e in grado di disattivare la lettura effettiva e continuare a contare quando il funzionamento riprende.

- Il singolo deve mantenere fino a quando il contatore non viene ripristinato.

Nota:Un tratto conta come un ciclo.

i.Prove del ciclo degli elementi estendibili (ANSI/BIFMA X5.9-2012, clausola 15)

ii.Prove del ciclo degli elementi estendibili (ANSI/BIFMA X5.5-2014, clausola 10)

iii.Durabilità degli elementi di estensione (BS EN 16122:2012, paragrafo 7.5.3)

Specificità

1.Slide Dimensione:140-500mm/

2.Operazione manuale

3- Potenza di ricambio del cassetto: motore a ingranaggi da 120 W/

4.Sistema di controllo controllo PLC, touch screen.

5.Velocità di prova:0.25m/s (regolabile) /

6.Viaggio in ciclo del cassetto: chiuso-aperto 140-500 mm (può essere specificato dal cliente)

Applicazioni

• Produttori di mobili per ufficio

• Produttori di mobili domestici⁠ Valutazione dei cassetti degli armadi della cucina, degli armadi della camera da letto e delle vanità del bagno

• Laboratori di prova dei mobili¢ esecuzione di prove di certificazione e di garanzia della qualità secondo le norme BIFMA e EN

• Fornitori di diapositive per cassetti¢ Validazione della durata del prodotto e della durata del ciclo per i clienti OEM

• Servizi di controllo qualitࢠIspezione in entrata e campionamento in linea di produzione di mobili finiti

• Gruppi di ricerca e sviluppo¢ Confronto di disegni di diapositive, materiali e sistemi di lubrificazione in condizioni di ciclo controllato

• Agenzie di controllo di terze parti¢ eseguire valutazioni indipendenti della durata per la segnalazione della conformità

Domande frequenti

D: A che cosa serve questa attrezzatura?
Questo tester valuta la durata e la durata di ciclo dei cassetti di tiro installati su scrivanie, armadi, armadi,e mobili da magazzino simulando l'apertura e la chiusura ripetute in condizioni controllate.

D: Come funziona il processo di prova?
Un cilindro pneumatico afferra la maniglia del cassetto e lo apre e chiude automaticamente ad una velocità e una lunghezza di corsa programmabili.Un contatore elettronico traccia ogni ciclo e interrompe la prova quando si raggiunge il numero prestabilito.

D: A quali norme è conforme questa attrezzatura?
Il tester supporta i metodi di prova specificati in ANSI/BIFMA X5.9-2012 (clausole 15), ANSI/BIFMA X5.5-2014 (clausole 10) e BS EN 16122:2012 (clausole 7).5.3) per la resistenza degli elementi estendibili.

D: Quali tipi di cassetti o di scivoli possono essere testati?
L'unità può ospitare scivoli con lunghezze di trazione da 140 mm a 500 mm e gestire vari tipi di cassetti.L'apparecchio è progettato per afferrare le maniglie standard del cassetto senza esercitare una forza sul sistema del cassetto.

D: Cosa succede se durante un test viene interrotta la corrente?
Il contatore elettronico conserva il conteggio dei cicli attraverso le interruzioni di alimentazione e riprende il conteggio dallo stesso punto in cui viene ripristinata l'alimentazione, in modo da non perdere mai il progresso del test.

D: Posso regolare la velocità di prova e la lunghezza della corsa?
Sì, la velocità di prova è regolabile fino a 0,25 m/s e la lunghezza della corsa può essere impostata tra 140 mm e 500 mm in base alle esigenze specifiche dello scivolo.

D: Quali industrie utilizzano tipicamente questa attrezzatura?
Produttori di mobili per ufficio, produttori di mobili per uso domestico, laboratori di prova, fornitori di cartelle di tiroi, servizi di controllo qualità e agenzie di ispezione di terzi.
