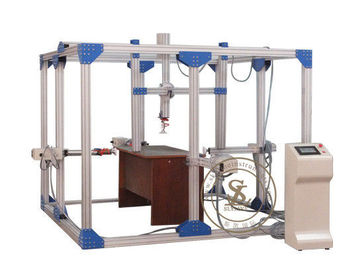

Apparecchiatura di collaudo della mobilia del touch screen di BIFMA X5.1 PLC+, apparecchiatura di collaudo di stabilità per le Tabelle e carrelli

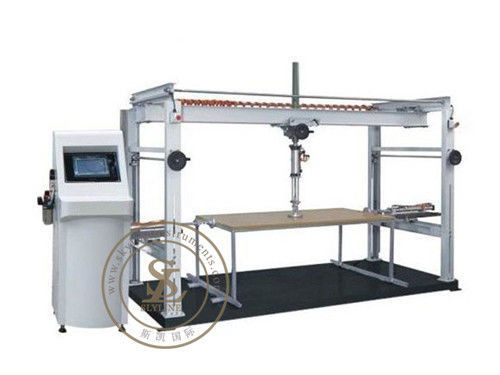

Macchina di prova di forza e di stabilità dell'apparecchiatura di collaudo della mobilia IS5967 per le Tabelle e Trollys

Caratteristiche

1 fornisce un cilindro pneumatico di 5 gruppi che è 1 dispositivo verticale stabilito e l'insieme 4 calibra esclusivamente la velocità & la spinta. Il colpo è 500mm
Un freno di 2 gruppi di quattro del dispositivo verticale può essere parte anteriore e parte posteriore di adeguamento & su e giù (100mm~900mm)
Un freno di 3 gruppi di quattro del dispositivo orizzontale può essere adeguamento su e giù & destro e sinistro, può cooperare con la posizione differente della prova.
4 ha foro di parecchie viti di file nel pannello inferiore del tester che è conveniente da installare l'accessorio differente o la condizione di prova fissa
5 ha fornito la posizione rapida dell'accoppiamento davanti al freno pneumatico per ogni gruppo che è conveniente da cambiare il carico o la presa differente.
un touch screen di 6 colori & il regolatore dello SpA, facile azionano l'interfaccia, la rappresentazione dell'esposizione e più inopportuno per l'operatore.

Questa macchina della prova è utilizzata per verificare la forza e la stabilità delle tavole e dei trollys. Può fare la seguente prova

Prova di forza

1. Test di carico statico verticale
2. test di carico continuo
3. test di carico statico orizzontale
4. prova di urto di verticale


Prova di stabilità:

1. Prova di stabilità verticale
2. prova di urto di orizzontale.

Parametro tecnico

a.Frame (Alluminium)

-6 4 post- verticali riparati. posizione regolabile 2 sulla lunghezza della struttura (3m) per tenere cilindro orizzontale

-5 crociera orizzontale -4 riparato. 1 posizione regolabile lungo la lunghezza della struttura (3m) e l'altezza (2m) per tenere cilindro verticale, posizione regolabile & altezza

b.Size: 2m×3m×2m (H)

cuscinetto di c.Loading (requisito di BN delle BS) & peso 91kg (requisito della borsa di BIFMA)

d.Type del cilindro: Cilindro ad effetto doppio

forza di e.Maximum: Newton 2000

cilindro di orizzontale dell'unità f.1

- Per applicare una forza orizzontale per la inclinazione e le gambe/prove della scivolata.

- Allegato al sistema di carrucole (regolabile & smontabile

- Altezza regolabile (500-1800mm) & posizione orizzontale (sulla lunghezza della struttura, 3m)

- Lunghezza di colpo: 500mm

cilindro di verticale dell'unità g.1

- Per applicare una forza verticale per resto, le prove posteriori di resto del braccio e della compressa

- Posizione regolabile lungo la crociera (2m)

- Lunghezza di colpo: 500mm

h.High ed adeguamento di posizione, alimentato

i.Voltage: CA 220V 50/60HZ di monofase

aria di j.Compress: ² di 6kg/cm

bottone di k.Control

- Bottone INSERITA/DISINSERITA

- Esposizione del carico

- Esposizione del ciclo - 6 - cifra

- Tempo di tenuta della forza: 1 minuto (prova di forza)

l.Stopper - reprimere la base della mobilia da spessore di diapositiva di 12mm.

Specificazione

Norme di prova
En 527-3, EN581-3 e BIFMA X5.1, IS5967

Prova di durevolezza di 1725:1998 7,3 dell'en
Durevolezza di 1725:1998 7,5 dell'en del bordo del letto
Test di carico statico verticale di 1725:1998 7,6 dell'en
