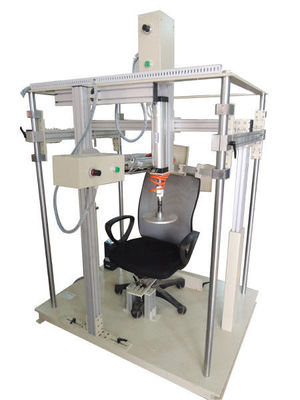

Macchina di prova di durevolezza dello schienale dell'apparecchiatura di collaudo della mobilia di BIFMA 5,1

Macchina di prova di durevolezza dello schienale dell'apparecchiatura di collaudo della mobilia di BIFMA 5,1



Questa macchina è di valutare la capacità delle sedie di resistere agli sforzi di affaticamento e di durare causato con forza dietro sullo schienale della sedia.



Parametri tecnici

i.seat ed elettricità statica della parte posteriore/prova di durevolezza,

prova statica del bordo anteriore di ii.seat

iii.armrest verso l'alto & prova statica discendente,

prova statica obliqua di iv.arm

v.legs trasmettono/prova lateralmente statica

prova di urto di vi.back

prova di urto di vii.seat

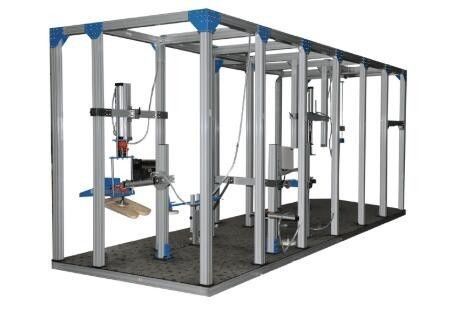

1. Mesin della struttura di Ukuran: (2700×1990×2300) millimetro, alluminio espulso

2. Bekalankuasa: monofase, AC220V

3. Mempunyai6stesenujianiaitu:

I. Seat e tester di elettricità statica di elettricità statica della parte posteriore/bordo anteriore del sedile & di durevolezza

a. Cilindro pneumatico con capacità 1000N (orizzontale) & 2000N delle cellule di carico (verticale)

b. 1 cilindro orizzontale & 1 cilindro verticale

c. Meccanismo - un carico verticale specificato si applica in primo luogo al sedile ed il carico è mantenuto quando il carico orizzontale è applicato. La forza sarà mantenuta per 10±2s o 2±1 s (adjuastable). Ciò costituisce sul ciclo.

d. Direzione regolabile del carico (90° allo schienale della sedia)

e. Altezza regolabile

f. La piattaforma di carico - allegata al cilindro e può imperniare liberamente

- Piattaforma di carico di Seat - allegata al cilindro verticale (faccia riferimento il collegamento)

- Piattaforma di carico posteriore - allegata al cilindro orizzontale (faccia riferimento il collegamento)

g. Electrontic ha predeterminato contro (EPC) - cifra 6 al contrario del colpo il cilindro fino a 200.000 cicli

h. Aria di compressione: ² di ±6kg/m

i. SpA che programmano & codice di sicurezza disponibile

j. CA 220V di monofase

k. Velocità: regolabile (ciclo 10-20/minuto)

II. bracciolo verso l'alto & prova statica discendente

a. Consiste di 2cylinder. Entrambe il cilindro può essere messo a:

- Posizione verticale con la distanza orizzontale regolabile (fino a 1m) - applicare la forza discendente di verticale (fino a 900 N) sul bracciolo riposano e staccare la sedia dalla piattaforma.

b. L'altezza è fino a 1m regolabile.

c. Piattaforma di carico allegata al cilindro: smontabile, il diametro di 100mm, 50 millimetri di spessore, il raggio di 12mm ha arrotondato i bordi & la superficie piana.

d. modo di funzionamento 3:

- Modo 1: faccia funzionare il primo cilindro soltanto (per la sedia con un bracciolo parteggiato)

- Modo 2: faccia funzionare il secondo cilindro soltanto (per la sedia con un bracciolo parteggiato)

- Modo 3: ha fatto funzionare simultaneamente entrambe il cilindro

e. Ciclo richiesto: 10 volte

f. La forza sarà mantenuta per 10±2 S.

III. test di carico statico obliquo del bracciolo

a. Consista del cilindro orizzontale che ha 2loading fixd dei cuscinetti (diametro di 100mm) sulla direzione opposta (faccia riferimento il collegamento).

b. Il cilindro è fisso sulla posta verticale e sull'altezza regolabili (500-1000mm)

c. L'assemblea di piattaforma di carico e del cilindro può adattarsi fra 2 resti del braccio (min.distance 400mm) in moda da potere applicarsi simultaneamente la forza sideway (max.900N) al resto del braccio tramite la piattaforma di carico.

g. Ciclo richiesto: 10times

h. La forza sarà mantenuta per 10±2 S.

IV. le gambe trasmettono/tester lateralmente statico

a. Consiste di 1 cilindro che può essere messo alla posizione orizzontale e verticale.

b. Cellula di carico: capacità 1000N

c. L'altezza è fino a 1m regolabile

d. Piattaforma di carico allegata al cilindro: il diametro di 100mm, lo spessore di 50mm, il raggio di 12mm ha arrotondato i bordi & la superficie piana.

e. Applicazione della forza: 10 volte, mantenute per 10±2s.

V. Back/tester impatto del braccio

a. Martello di impatto

- Caduta d'attaccatura e di perno del martello del pendolo gratis

- Altezza regolabile (300-1000mm)

- Costruzione - faccia riferimento il collegamento

b. Scala di misura di altezza

- condizione & cellulare del pavimento

- gamma: 1.5m

c. Stuoia di gomma

- Dimensione: 1,5 ×1.5 ×0.002m

- Durezza: (85±10) IRHD secondo il 7619-2:2010 di iso, provato dal laboratorio accreditato

VI. tester di impatto di Seat

a. Cilindro pneumatico

- per tenere, liberare ed alzare il conimetro a urto

- Altezza: Altezza regolabile fino ad un massimo di 2m dal pavimento

- Allegato al conimetro a urto e permetta che il conimetro a urto cada liberamente sulla superficie della prova ad altezza (regolabile) fino a 300 millimetri

b. Conimetro a urto - faccia riferimento il collegamento



i. Metta ed appoggi l'elettricità statica/prova a sedere della durevolezza, (1728:2012 dell'en delle BS, clause6.4&6.17)

ii. prova statica del bordo anteriore di Seat (1728:2012 dell'en delle BS, clause6.5)

III. Bracciolo verso l'alto & prova statica discendente, (1728:2012 dell'en delle BS, clause6.11&6.13)

dispositivo di venipunzione. Prova statica obliqua del braccio (1728:2012 dell'en delle BS, clause6.10)

v.Legs trasmettono/prova lateralmente statica (1728:2012 dell'en delle BS, clause6.15&6.16)

vi. Prova di urto posteriore (1728:2012 dell'en delle BS, clause6.25)

vii. Prova di urto di Seat (1728:2012 dell'en delle BS, clause6.24)



a. Spessore del tappo 12mm

b. Tester obliquo del braccio portatile - per disposizione dei posti a sedere multipla

- il cilindro supplementare ha attaccato con la piattaforma di carico un diametro da 100 millimetri e 1 ha separato la piattaforma di carico 100mm

- Entrambe le piattaforme di carico saranno fisse sulla barretta d'acciaio (lunghezza 2 m) nella direzione opposta.

- La distanza fra la piattaforma di carico 2 è regolabile lungo la barretta.

- L'applicazione di forza al resto del braccio non sarà ostruita dalla barretta.

c. Bagikemudahanintegrasisistem del pannello di controllo di pada del porto dell'ingresso/uscita di Mempunyai.

d. Codice di sicurezza di kodbeserta di programma dello SpA dibekalkan



Specificazione

Altezza dello schienale	500-1200mm
Verifichi la velocità	16 e 20 volte/minimo o specificata
Peso caricato	100lb o 225 libbre
Contatore	LCD, 0-999,999
Forza di pressione d'aria	0-150lb
Dimensione a macchina	136 * 66 * 140cm
Colpo della forza	A 0-18 pollici
Peso	549kg
Angolo della forza	0-90°
Potere	1 #, AC220V, 3A



Norme di prova

• Prova del meccanismo di inclinazione di ANSI/BIFMA X5.1-2011 10 - composto ciclico
• Prova della durevolezza dello schienale di ANSI/BIFMA X5.1-2011 15 - composto ciclico - scriva la I a macchina
• Prova di durevolezza dello schienale di ANSI/BIFMA X5.1-2011 16 - composto ciclico - tipo II e tipo III
