Prova nessuna di BIFMA X5.1-2002 macchina di prova della parte girevole della sedia 9 102kg (225lb)

Macchina per la prova della sedia girevole

Applicazione

Questa prova si applica a tutti i tipi di sedie con sedile girevole.

Scopo della prova: questa macchina è progettata per valutare la capacità di una sedia di resistere alle sollecitazioni e all'usura causate da rotazioni ripetute.

Specificità
Secondo la norma di prova: BIFMA X5.1-2002, prova n. 9
1Applicabilità: questa prova si applica a tutti i tipi di sedie con sedile girevole.

Scopo della prova: questa macchina è progettata per valutare la capacità di una sedia di resistere alle sollecitazioni e all'usura causate da ripetute rotazioni.

Meccanismo della macchina

Norme
DIN 4551, EN 1728, EN 1335, NEN 1812, BIFMA X5.1BIFMA X5.4, BSI/BS 5459, EN 581-2

Referenze Doc: BIFMA X5.1-2017 Swing Esame

Passo di prova della sedia

• La sedia deve essere fissata su una piattaforma, che deve impedire la rotazione del sedile o della piattaforma.
• Se il sedile è regolabile, impostarlo nella posizione massima del sedile.
• Un carico di 122 kg (270 libbre) deve essere posto sul sedile in modo che il centro di gravità del carico sia situato da 51 a 64 mm (2 a 2,5 pollici) avanti della linea centrale dell'asse di rotazione, come indicato nella figura 1.
• Il dispositivo di rotazione deve essere regolato in modo da ruotare il più piccolo dei seguenti valori: il raggio di rotazione disponibile o 360° ± 10°. Se il raggio di rotazione disponibile è inferiore a 360°,la rotazione della macchina di prova deve essere regolata in modo che il meccanismo girevole tocchi, ma non sovrascriva, i frenatiLa rotazione può essere bidirezionale o unidirezionale.
• Per le sedie che ruotano a 360 gradi, un ciclo è una rotazione completa. Per le sedie che ruotano meno di 360 gradi, un ciclo ruota da una fermata all'altra.
• Il sedile o la piattaforma devono ruotare per 60.000 cicli a una velocità compresa tra 5 e 15 rotazioni al minuto.
• Se l'altezza del sedile è regolabile, impostare l'altezza nella posizione più bassa.
• Per tutte le sedie, continuare la prova per altri 60.000 cicli per un totale di 120.000 cicli.

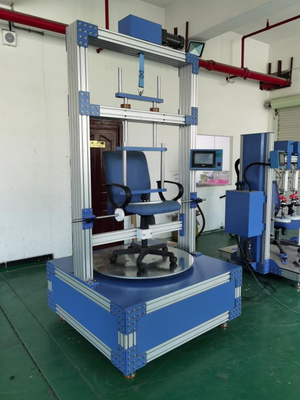

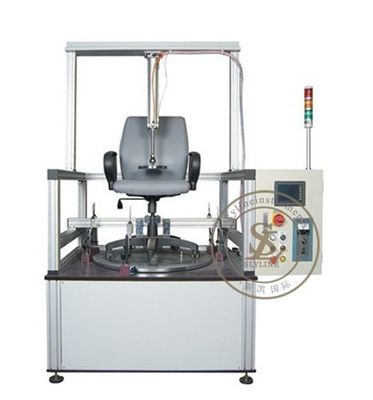

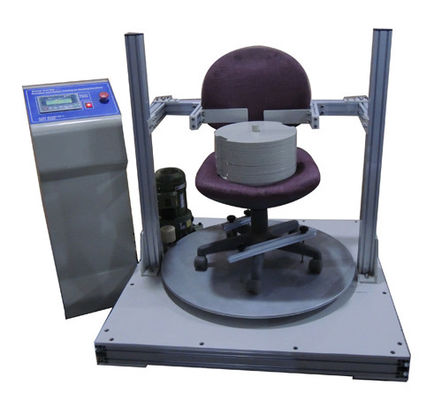

Immagine di prova:
