Luogo di origine: | La Cina |
Marca: | SKYLINE |
Certificazione: | calibration certificate |
Numero di modello: | SL-IPX34B-R400 |
Quantità di ordine minimo: | 1 UNITÀ |
---|---|
Prezzo: | Negoitable |
Imballaggi particolari: | CASE DI LEGNO COMPENSATO |
Tempi di consegna: | 15 giorni lavorativi |
Termini di pagamento: | Western Union, T/T, MoneyGram, L/C |
Capacità di alimentazione: | un mese di 2 pc |
ORIZZONTE: | Scatola d'oscillazione della prova della pioggia di IPX34- | Tensione e frequenza: | AC220V±10%; 50Hz±10% |
---|---|---|---|
Velocità di rotazione della piattaforma girevole: | 1-5r/min (regolabile preciso) | Angolo del tubo di oscillazione: | 120º (IPX3), 350º (IPX4) o regolazioni su ordinazione |
Portante della piattaforma girevole: | 20 KG | Gamma di altezza della piattaforma girevole: | 350-600mm |
Evidenziare: | apparecchiatura di collaudo dell'abrasione,Apparecchiatura di collaudo fisica |
La grande attrezzatura IPX3/IPX4 di prova di laboratorio impermeabilizza la scatola d'oscillazione della prova della pioggia
Nome di prodotto | Scatola d'oscillazione della prova della pioggia di IPX34- | ||||
Modello del prodotto | SL-IPX34B-R400 | ||||
Panoramica dell'attrezzatura |
Fondo di applicazione: la distruzione di acqua naturale (acqua piovana, acqua di mare, innaffia ecc) ai prodotti ed ai materiali, con conseguente perdite economiche inestimabili ogni anno. Il danno pricipalmente è causato da corrosione, dallo sbiadirsi, dalla deformazione, dalla goccia di forza, dall'espansione e da ammuffito. In particolare, i prodotti elettrici causano facilmente il fuoco dovuto il cortocircuito della pioggia. Di conseguenza, la prova di acqua protettiva per le coperture di un prodotto o di un materiale specifico è una procedura chiave necessaria. | ||||
Applicazioni generali: lampade all'aperto, elettrodomestici, ricambi auto ed altri prodotti elettronici ed elettrici. | |||||
Funzione dell'attrezzatura: la funzione principale del dispositivo è per i prodotti elettronici ed elettrici, le lampade e le lanterne, i gabinetti elettrici, le componenti elettriche, le automobili, i motocicli e le loro componenti. Il fisico medica ed altre proprietà relative dei prodotti sono provati sotto pioggia simulata. Dopo le prove, la prova è usata per determinare se la prestazione del prodotto soddisfa le richieste, in modo da facilitare la progettazione, il miglioramento, la verifica e l'ispezione della fabbrica. | |||||
Livello dell'esecuzione |
Secondo IEC60529: 1989 +A1: 1999 +A2: 2013 |
||||
Punto dell'attrezzatura |
il prodotto IPX3, IPX4 di a.For impermeabilizza la prova di valutazione. b. Le coperture sono fatte dal piatto d'acciaio di alta qualità domestica e la superficie è spruzzata con pittura. È bella e durevole. c. Dentro la scatola e la tavola dello swirel utilizzate in tutto il piatto dell'acciaio inossidabile di SUS304# per assicurare l'uso di molto tempo non arrugginirà. d. Struttura di scatola: serbatoio di acqua, acqua di circolazione autonomi, valvola a sfera di galleggiamento del livello dell'acqua in serbatoio, controllo automatico di presa di acqua e di rilevazione dell'allarme al basso livello dell'acqua, efficacemente impedente pompa idraulica asciutto e nociva. e. C'è una finestra di osservazione trasparente (materiale del vetro temperato) sulla porta e una lampada del LED è installata nella scatola per facilitare l'osservazione della prova interna. f. L'azionamento del tubo di oscillazione adotta il servo motore passo a passo di alta qualità domestica, la velocità del tubo di oscillazione è precisa e regolabile e non c'è in disaccordo problema (in disaccordo: causerà un'aberrazione del movimento d'oscillazione ed al mezzo dell'asse della piattaforma girevole, causante il danno dell'attrezzatura) g. Azionamento della piattaforma girevole: l'uso del motore passo a passo di alta qualità domestico, della velocità e dell'angolo può essere fissato sul touch screen (regolabile), nella gamma standard di regolabile stepless di precisione e può controllare automaticamente la rotazione di andata ed inversa (positivo e negativo: adatto a prova di potere del campione evitare l'avvolgimento). h. La scatola della prova è fornita di uno sbocco di potere del campione (AC220,10A) e l'alimentazione elettrica del campione può essere controllata dal programma. L'interruzione elettrica (0-999min) - 0-999min (potere) - l'interruzione di corrente (0-999min) si applica al campione. i. Il tempo della prova può essere fissato sul touch screen. Il campo di regolazione è: 0-999min (regolabile) j. Misure di filtraggio: il filtro da alta precisione, che può efficacemente filtrare le impurità nella cartuccia di filtro e dell'acqua di rubinetto può essere sostituito regolarmente. k. Il sistema di controllo del centro adotta lo SpA a 7 pollici del touch screen + di Panasonic del weinview di Taiwan, componenti elettriche usate quale il LG, OMRON ed altre marche importate, fissando il mestiere soddisfanno le richieste delle norme nazionali, avendo disposizione ragionevole, fissando saldamente e segnato chiaramente. l. Funzione a comando a tocco: «La prova della prova IPX3» è effettuata secondo i termini standard negli stati IPX3; «La prova della prova IPX4» è effettuata secondo i termini standard negli stati IPX4; «prova su ordinazione: la prova è stata effettuata secondo i bisogni degli utenti, voi può fissare il tempo della prova, piove l'angolo, la velocità dell'oscillazione, la velocità della piattaforma girevole del tubo isoparametrica. m. Il telaio è installato con la scatola incastonata dei pezzi di ricambio ed i pezzi di ricambio comuni (quali sei cacciavite, nucleo del filtro, aghi d'angolo ecc) sono disposti per facilitare lo stoccaggio e l'uso degli utenti. |
||||
Parametro tecnico |
Parametri strutturali | ||||
Dimensione del pendolo | R400mm (può aggiungersi con R200mm) | ||||
Dimensione interna della scatola | 900* 900* 900mm | ||||
Dimensione esterna | 1400*1120* 1750mm | ||||
Dimensione della soffiatura | diametro 0.4mm | ||||
Diametro interno del tubo d'oscillazione | 15mm | ||||
Il diametro della piattaforma girevole del campione | 400mm (può aggiungersi per la tavola 200) | ||||
Parametri funzionali | |||||
Flusso | 0-2L/min | ||||
Portante della piattaforma girevole | 20kg | ||||
Gamma di altezza della piattaforma girevole | 350-600mm | ||||
Velocità di rotazione della piattaforma girevole | 1-5r/min (regolabile preciso) | ||||
La rotazione della piattaforma girevole | Sempre positivo ed invertito sostituisca | ||||
Angolo del tubo di oscillazione | 120º (IPX3), 350º (IPX4) o regolazioni su ordinazione | ||||
Velocità dell'oscillazione del tubo d'oscillazione | 240 gradi di 4S avanti e indietro, 720 gradi di 12S avanti e indietro (controllo di precisione) o abitudine | ||||
Parametri elettrici | |||||
Potere dell'attrezzatura | 220v | ||||
Alimentazione elettrica del campione | 220v | ||||
Capacità dell'impianto | 1.0kw | ||||
Funzione di protezione di sicurezza: | protezione di perdita, protezione della mancanza di acqua, protezione di cortocircuito | ||||
Tavola di configurazione principale |
Nome | Specifiche | quantità | marca/osservazione | |
Telaio | La scatola interna 304#, la pittura di spruzzo esterna della scatola | 1 | Yuexin | ||
Serbatoio dell'acqua | acciaio inossidabile 304# casalingo | 1 | Yuexin | ||
Piattaforma girevole | acciaio inossidabile 304# casalingo | 1 | Yuexin | ||
Tubo di oscillazione | acciaio inossidabile 304# casalingo | 1 | Yuexin | ||
Ago dell'oscillazione | acciaio inossidabile di 0.4mm | 1 | pezzo di ricambio 100 | ||
Archivio dell'ago dell'oscillazione | M5-6 | 1 | pezzo di ricambio 20 | ||
Pompa idraulica | Pompa idraulica dell'acciaio inossidabile | 1 | Lingxiao | ||
Flussometro | Adeguamento di vetro della cinghia del pannello | 1 | Yuanda | ||
Manometro | Acciaio inossidabile asismico /Y-60BFZ | 1 | Hongqi | ||
Valvola a sfera di galleggiamento meccanica | ND15 | 1 | |||
Filtro | Depuratore di acqua a 10 pollici della singola fase | 1 | Filtro di sostegno core1 | ||
Touch screen | Schermo a colori a 7 pollici | 1 | Weinview di Taiwan | ||
Regolatore dello SpA | FR-XO L30R | 1 | Panasonic | ||
Motore di punto d'oscillazione | 1 | Zhichuang | |||
Riduttore della metropolitana dell'oscillazione | 1 | Dabang | |||
Motore facente un passo della piattaforma girevole | 57# | 1 | Jiemeikang | ||
Riduttore della piattaforma girevole | 1 | Dabang | |||
Apparecchiatura elettrica di bassa tensione | 1 | LG | |||
Relè | 1 | OMRON | |||
Alimentazione elettrica di modo di commutazione | 1 | OMRON | |||
Annesso casuale |
copia 1.One delle istruzioni di operazione; 2. certificato della qualificazione della fabbrica; 3. carta della garanzia dell'attrezzatura; 4. cartucce di filtro 1; 5. provi gli aghi 100 6. provi i portaspilli 20 7. un cavo dei tre centri, 1 (circa 3M) |
||||
Stati di uso | Le seguenti circostanze sono garantite dall'utente ed il collegamento corrispondente è completato. | ||||
Usi il sito |
La terra ed il drenaggio sono regolari, la terra e la parete sono impermeabili e lo scolo o il canale di raccolta di pavimento è installato. La portata al suolo non è di meno che 200kg/m2 Sito ben ventilato Nessuna forte vibrazione intorno all'attrezzatura L'influenza di campo elettromagnetico non forte intorno all'attrezzatura Sostanze non infiammabili, esplosive, corrosive e polvere intorno all'attrezzatura C'è uno spazio adeguato per uso e manutenzione intorno all'attrezzatura: Il lato posteriore, il lato destro e sinistro, la cima dell'attrezzatura: 800mm Facciata frontale di attrezzatura: 1200mm |
||||
Stato dell'ambiente |
Temperatura: 5℃~35℃ Umidità relativa: ≤85% Pressione d'aria: 86kPa~106kPa |
||||
Stato dell'alimentazione elettrica |
Tensione e frequenza | AC220V±10%; la linea di fuoco di 50Hz±10% + asse neutro + ha protetto la linea al suolo | |||
Potere installato | 1.0KW | ||||
Resistenza di terra del cavo di terra protettivo | Di meno che 4Ω | ||||
Potere Swith |
1. Richieda all'utente di installare il commutatore elettrico dell'aria della protezione di perdita sul sito dell'installazione per l'attrezzatura con la capacità corrispondente ed il commutatore deve essere utilizzato indipendente per l'uso dell'attrezzatura. 2.prohibit l'uso del commutatore o dell'incavo di coltello 3. Il commutatore dell'aria della protezione di fuga di aria non è di più di 2 metri a partire dall'attrezzatura |
||||
Stato di fonte d'acqua |
1.requires l'utente per installare la fonte d'acqua per l'attrezzatura al sito dell'installazione, la pressione di acqua non è di meno che 0.2Mpa e l'installazione del rubinetto di 4 punti. 2. La posizione del rubinetto non è di più di 2 metri a partire dall'attrezzatura |

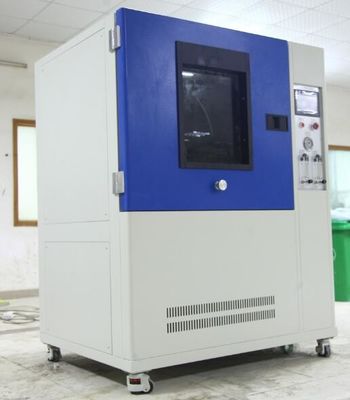

Immagine di riferimento:

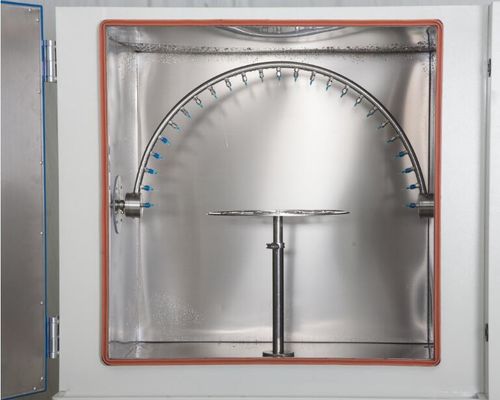

Scatola interna

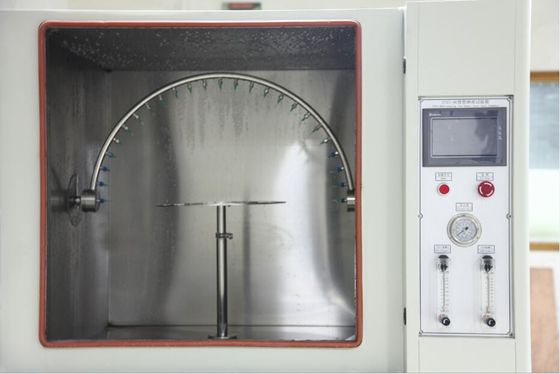

Pannello di operazione

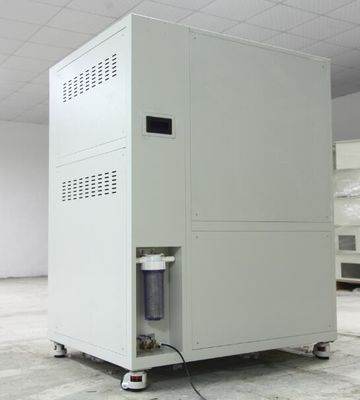

Carro armato dell'acciaio inossidabile
Touch screen a 7 pollici di colore
