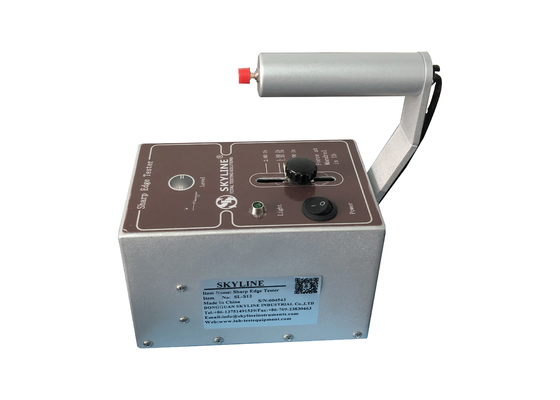

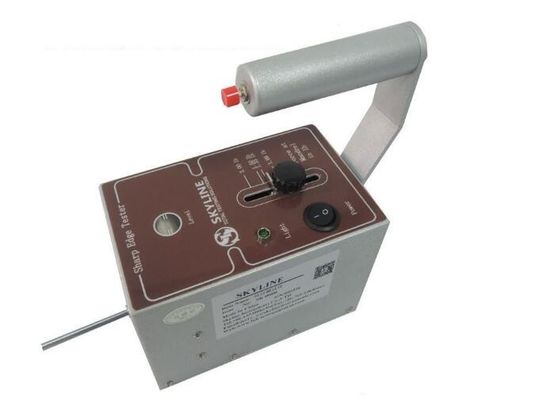

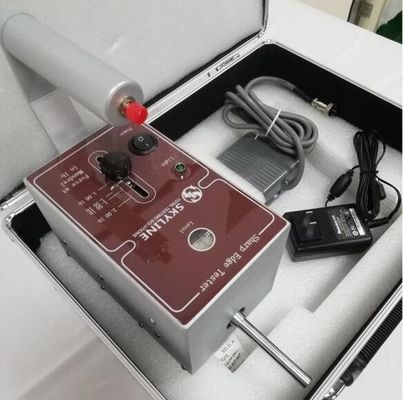

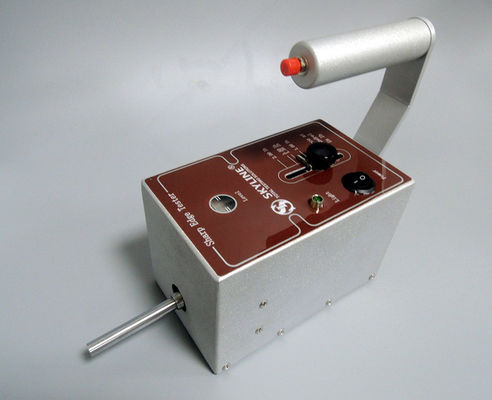

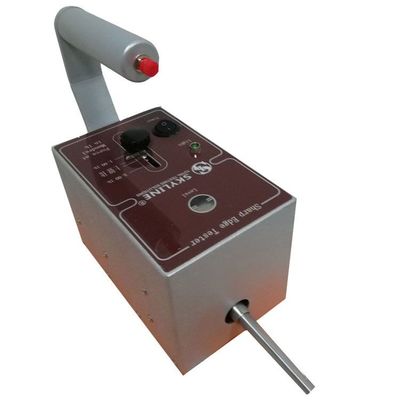

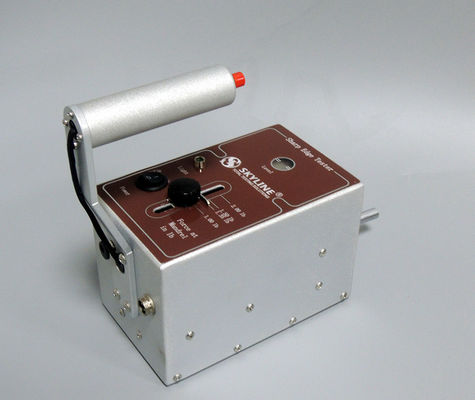

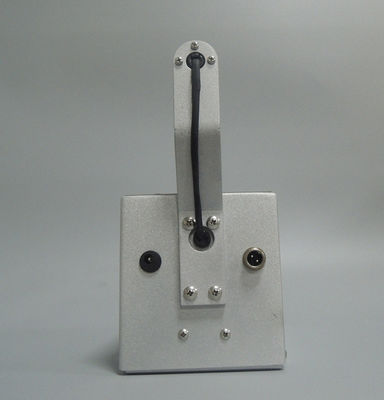

Tester dello spigolo dell'apparecchiatura di collaudo dei giocattoli di iso 8124-1 1.35LB per i prodotti dei bambini

L'iso 8124-1 1.35LB ha riparato il tester dello spigolo della forza per i prodotti dei bambini

Spigolo Tester.pdf

Applicazione

Usato per determinare se il bordo di un giocattolo o di un oggetto è uno spigolo con un rischio irragionevole di lesione.

Informazioni di prodotto
                                                                                                per determinare se i bordi accessibili sui giocattoli sono probabili provocare ferite. Un nastro autoadesivo di PTFE è attaccato ad un mandrino, che poi è girato per una singola rivoluzione di 360 gradi lungo il bordo accessibile che è provato. Se il nastro è tagliato a metà o più lungo di lunghezza (approssimativamente 13 millimetri), il bordo è identificato come spigolo pericoloso. I giocattoli progettati ad uso dei bambini nell'ambito di 8 anni sono conforme a questo requisito prima o dopo prova di abuso & di uso.

Principio della prova

L'asse d'acciaio utilizzata per simulare le dita dei bambini deve essere indurita. La durezza di superficie di Rockwell dovrebbe essere niente di meno che 40, la rugosità di superficie non dovrebbe essere maggior di 0,40 micron ed il diametro dovrebbe essere di 9,35 millimetri del ± 0,12 millimetri. Uno strato del nastro simulato della pelle artificiale si è applicato perpendicolarmente ad un'asse d'acciaio avvolta con la colla simulata della pelle artificiale con una forza di 6 la N (1,35 libbre). L'asse d'acciaio era tangente costante ad un ± 4 mm/sec di 23 mm/sec. La velocità è girata per una settimana. Controlli il bordo della prova per tagliare (tagliare) la carta simulata dell'adesivo della pelle artificiale. Se tagliato (taglio), il bordo provato è definito come spigolo potenzialmente pericoloso.

Risultati di uso e di giudizio del tester dello spigolo
1. Attacchi il nastro adesivo di PTFE al mandrino come richiesto e poi giri il mandrino lungo il bordo accessibile provato da 360°. Controlli che il nastro adesivo della prova gravità-è corretto.
Se la palla può passare il modello della prova completamente. La lunghezza del taglio. Calcoli la percentuale della lunghezza del nastro tagliato. Giudizio: Se il nastro adesivo è tagliato da 50%
Spaccato, il bordo è considerato come uno spigolo.
2. Il bordo da provare sarà il bordo accessibile determinato dopo la prova di accessibilità della parte o della componente del giocattolo.
3. Se il bordo touchable del giocattolo complessivamente non può essere provato, nel caso della simulazione del giocattolo complessivamente, il bordo accessibile può essere rimosso esclusivamente e provato.
4. La chiave alla prova dello spigolo è come riparare il bordo individuato ed assicurarsi che il mandrino sia perpendicolare al bordo e non c'è fase fra il mandrino ed il bordo durante la prova.
Per gli sport.
5. Durante la rotazione del mandrino, dovrebbe essere assicurato che la pressione applicata al mandrino sia continuamente stabile.

Specificazione


Parametri tecnici
1.Diameter del mandrino rotatorio indicato in tabella 1:


valore 2.Measured di forza indicato in tabella 2:


velocità 3.Rotate del mandrino rotatorio indicata in tabella 3:


4.Roughness del mandrino rotatorio indicato in tabella 4:

 Tester dello spigolo e punto tagliente Tester.pdf

Come verificate gli spigoli?
Il bordo sarà identificato come tagliente se completamente taglia tramite il nastro per una lunghezza del pollice meno di di 1/2 (13 millimetri) a tutta la forza fino a 1,35 libbre (6,00 Newton). (2) procedura. (i) il bordo del campione da provare sarà tenuto in maniera tale che non si muova durante la prova.

Collegamento di operazione del tester dello spigolo video:
https://www.youtube.com/watch?v=TREo3kIsqVc
