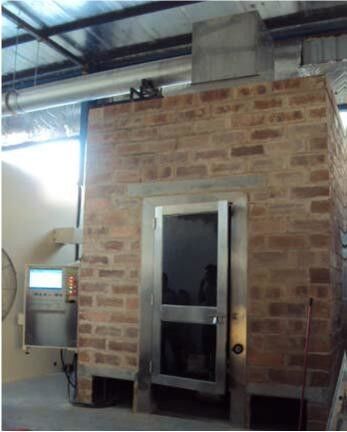

UL 1685 Apparecchiature di prova del fuoco a controllo PLC

Tester di infiammabilità verticale per cavi in fasci con controllo PLC secondo UL 1685

Standard

La macchina per il test di propagazione della fiamma verticale per cavi in fasci è progettata in conformità con le disposizioni pertinenti dello standard UL1685, GB18380.3 sui requisiti di prova di combustione di fili e cavi. E soddisfa gli standard IEC 60332-3-10, KS C IEC 60332-3-21 ~ 25 (A ~ Classe D).

Applicazioni
Il tester di propagazione della fiamma verticale per cavi in fasci è un'apparecchiatura utilizzata per testare l'installazione verticale di un cavo in fasci o di un cavo ottico per sopprimere la propagazione verticale della fiamma in condizioni specificate, è l'apparecchiatura necessaria per i cavi di alimentazione, i cavi di controllo e il test di combustione del fascio di cavi in fibra ottica. Inoltre, se il bruciatore del tester si regola a 20 gradi, può essere raggiunto dagli standard di test IEEE 383 (IEEE 1202). Questo tester può essere dotato di porta di configurazione dello strumento di rilascio del calore, con l'analizzatore di gas può misurare i valori di potenza termica come HRR (tasso di rilascio del calore), SPR (tasso di generazione di fumo) e così via.

Esperienza dell'utente
1, Questo tester è progettato con alta intelligenza e facile da usare;
2, Con un design industriale professionale, aspetto gradevole e layout ragionevole;
3, Questa apparecchiatura è precisa, sicura e stabile;
4, Con sistema di controllo a microcomputer, processo di test intelligente, non è necessario cronometrare manualmente.
5, Armadio di prova in acciaio inossidabile resistente alla corrosione;

Caratteristiche principali

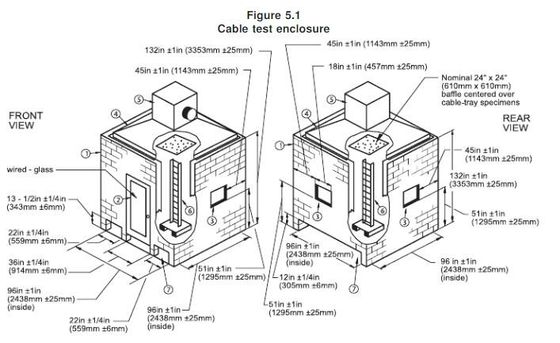

1, La dimensione della scatola di prova in acciaio inossidabile è 1.000±100(L)x2.000±100(P)x4.000±100(A)mm. La superficie interna della cassa è più alta del suolo e il lato posteriore è rivestito con materiale isolante;
2, Dotato di una scala in acciaio inossidabile, in conformità con i requisiti di GB/T18380.31;
3, 2 portacampioni di ricambio;
4, Le scale sono realizzate in acciaio inossidabile, resistenti alla corrosione e facili da pulire;
5, Nella parte inferiore dell'armadio, c'è un'entrata d'aria la cui dimensione è 800±20(L)×400±10(P), nella posizione di 150+10mm nella parte anteriore della scatola.
6, All'interno della scatola di prova è montata una termocoppia di tipo K da 2 mm di diametro;
7, Il flusso d'aria all'interno del forno di combustione può essere controllato stabilmente a (5000 ± 500) L / min.

Sistemi di combustione
1, Il bruciatore: bruciatore a gas propano a nastro di dimensioni 257 mm × 4,5 mm e apertura di un totale di 242 fori, disposti in 3 file di 81,80,81, il diametro del foro è

1,35 mm, la distanza tra i fori è di 3,2 mm;
2, Dotato di una valvola a sfera ad alta precisione per controllare lo spegnimento del gas;
3, Due flussometri: flussometro d'aria e flussometro del gas e valvola di controllo;
4, La parte anteriore del tester di combustione è dotata di un tubo di arresto della fiamma per impedire al gas propano di temperare, garantendo così la massima sicurezza del campione.
5, Angolo di combustione: orizzontale; dispositivo di accensione automatica; (20 gradi regolabile è opzionale).
6, Il bruciatore può compensare automaticamente il processo di compensazione del gas e dell'aria tramite programma per computer, mentre molti sistemi tradizionali hanno trascurato questa influenza.

Sistemi di controllo
1, PLC con sistema di controllo a schermo tattile di grandi dimensioni;
2, Questo tester può accendere automaticamente e cronometrare automaticamente, intervallo di temporizzazione di 999 minuti e precisione 1s;
3, I dati sperimentali vengono memorizzati automaticamente, richiesta gratuita;
4, Con funzione di promemoria di temporizzazione di 40 minuti e 1 ora;
5, I supporti dei provini vengono sollevati da una gru elettrica.

Parametri dell'apparecchio
1, La dimensione della scatola di prova è 1.000±100(L)x2.000±100(P)x4.000±100(A) mm;
2, La precisione dell'anemometro è 0,1 m / s;
3, L'intervallo dell'anemometro della sorgente d'aria è 8000L/min; i venti in uscita sono (5000 ± 500) L/min possono essere regolati;
4, Gas: 95% di purezza del propano di grado tecnico (cliente);
5, Il controllo del flusso di gas: in condizioni di 100 kpa, 20 ºC;
6, L'alimentazione del gas di combustione: propano (o GPL).
