È l'impatto della lega di alluminio di 9873-4 /ISO 8124-4 si dirige verso gli elementi dell'oscillazione senza accelerometro

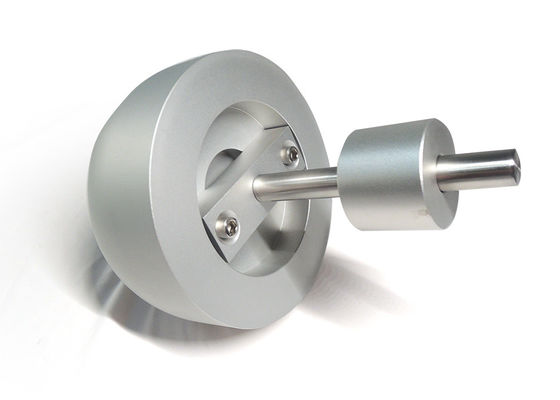

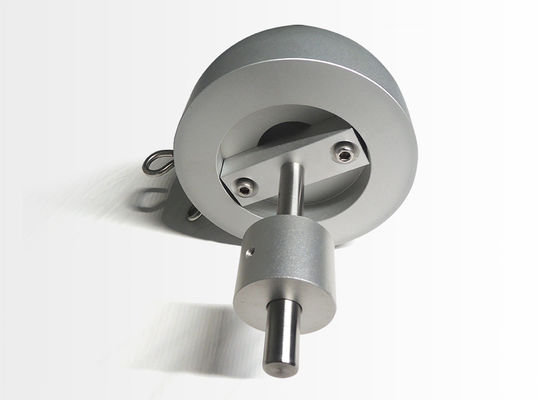

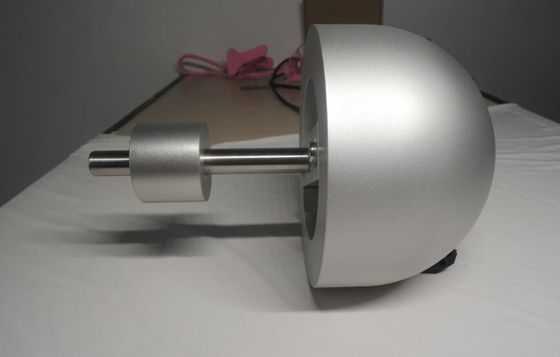

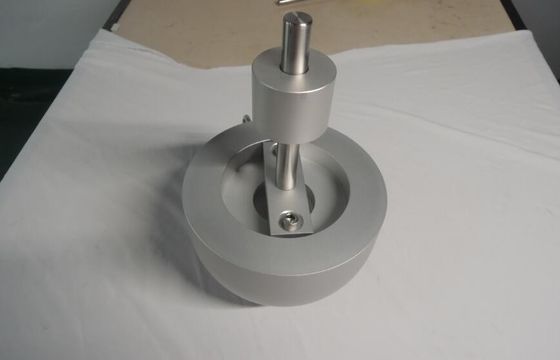

Testa di impatto di iso 8124-4 dagli elementi dell'oscillazione (senza accelerometro)

Informazioni di prodotto

Prova di massa, consistendo di una sfera o una semi-sfera di alluminio del raggio 80 millimetri di ± 3 millimetri e una massa totale
(accelerometro compreso) di 4,6 chilogrammi di ± 0,05 chilogrammi. La parte urtante fra la superficie ha colpito e
l'accelerometro sarà omogeneo ed esente dai vuoti. I cavi collegati all'accelerometro
sia disposto in tal modo che l'effetto sulla massa della massa della prova è minimizzato

Norma della prova

ISO8124-4 6.4.1

Procedura

Monti ed installi l'elemento dell'oscillazione da provare conformemente alle istruzioni del produttore.
Sospenda l'oscillazione con i mezzi di sospensione che è stata fornita con l'oscillazione ed al massimo
altezza che questa permesso. Se le corde o i cavi sono i mezzi di sospensione, possono avere bisogno di di essere allungato dentro
ordine per permettere viaggio regolare quando l'oscillazione è liberata durante la prova. Se avuto bisogno di, applichi un carico di, per esempio,
5 chilogrammi all'estremità di ogni corda o cavo e lasciarla per 6 h o fino alle corde o ai cavi sono stati raddrizzati.
Regoli tutte le parti della messa a punto in modo che le catene sospendenti per la massa della prova siano parallele ai mezzi di
sospensione per l'elemento dell'oscillazione.
Sospenda e regoli la massa della prova in modo che il punto di contatto dell'elemento dell'oscillazione ed il centro della prova
di massa sia nello stesso piano orizzontale del centro di gravità del Massachusetts della prova. Assicuri che le catene per la prova
di massa non sono torti e che la massa della prova appende in una linea verticale.
Apponga un segno di indice al lato degli elementi dell'oscillazione che sono sostenuti dalle catene, le corde, cavi o altro
elementi sospendenti non rigidi. Il segno di indice può essere su qualsiasi parte del membro sospeso che è
immediatamente sotto il punto di articolazione nella posizione di resto d'attaccatura.
Gli elementi dell'oscillazione che sono sostenuti dalle catene, dalle corde, dai cavi o da altri elementi sospendenti non rigidi saranno
alzato lungo il loro arco del viaggio fino alla proiezione di laterale vista di una linea retta con il punto di articolazione e l'indice
forme del segno un angolo 60° di ± 1° con il verticale. Una volta che il membro sospeso è sollevato alla posizione della prova,
una certa curvatura sarà prodotta negli elementi sospendenti. Regoli la posizione sospesa del membro a
determini quella curvatura che fornisce una traiettoria stabile.
