Iso 5659-2 0-924 sei macchine di prova di plastica di densità di fumo dello spostamento automatico dell'ingranaggio

Panoramica

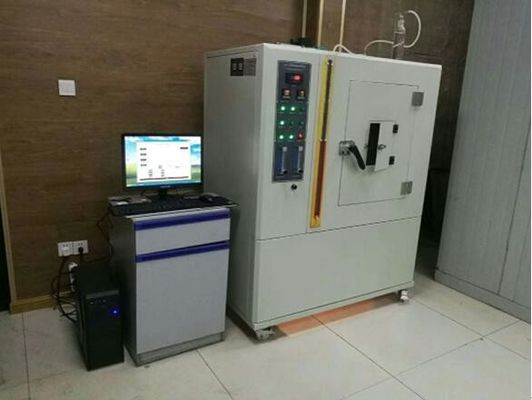

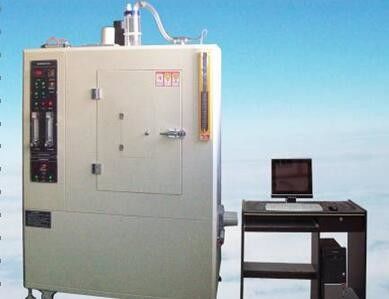

Il tester bruciante di plastica di densità di fumo è una nuova attrezzatura di prova per densità di fumo di misurazione, che è basata sulle circostanze tecniche stipulate nella norma nazionale GB8323.2-2008, che è adatta a misurare la densità leggera specifica di fumo prodotta nella combustione della plastica e la densità leggera massima è il risultato dei test. È usata per valutare la prestazione del fumo della plastica nelle circostanze specificate. Si conforma alla Generazione-parte II del plastica-fumo GB8323.2-2008: Metodo unicamerale per la determinazione del metodo di prova di densità di fumo e «della Generazione-parte II del plastica-fumo ISO5659.2-2006: Metodo unicamerale per la determinazione di densità leggera». L'intero strumento consiste di una camera di prova chiusa, di un sistema di misurazione del fotometro, di un cono di radiazione, di un sistema di combustione, di una candela, di una scatola della prova, di uno stent, di uno strumento di misura della temperatura e di un software della prova di densità di fumo; il circuito è sviluppato con il microcomputer monochip, con il contenuto tecnico elevato e la prestazione stabile. Questo strumento è adatto a tutta la plastica, anche applicabile all'altra valutazione dei materiali (quali gomma, la copertura del tessuto, la pittura, il legno ed altri materiali), all'industria delle materie plastiche, all'industria dei prodotti solidi, agli impianti di produzione ed ai laboratori di ricerca ampiamente usati.

Indicatori tecnici principali e condizioni di lavoro

Le caratteristiche tecniche e le condizioni di lavoro principali dell'attrezzatura completamente sono basate sulle condizioni tecniche stipulate nella norma nazionale GB/8323.2-2008, in conformità con «Generazione-parte II del plastica-fumo il GB8323.2-2008: Singolo metodo di abbattimento a camere per la misurazione metodo di prova di densità di fumo» e della Generazione-parte II del Plastica-fumo iso5659.2-2006: Metodo unicamerale per la determinazione di densità leggera e secondo le norme di cui sopra stipulate nei termini, negli indicatori tecnici e nei requisiti tecnici come la base della valutazione delle prestazioni dell'attrezzatura, delle condizioni di ricezione e dei criteri di accettazione.

Parametri tecnici

1. dimensione dello strumento: Lungamente 1110mm±10mm, largamente 750mm±10mm, alti 2040mm±10mm.

2. Potere: 220v, 4kw. (Il potere totale del dispositivo dovrebbe essere indicato)

3. (densità di fumo) 0-924 sei spostamenti automatici dell'ingranaggio

ambiente 4.Working: l'operazione dello strumento, dovrebbe non evitare la forte luce diretta e fenomeno ad aria forzata di flusso.

5. software di misurazione: la sua interfaccia di funzionamento di Windows XP, i dati principali può essere diagramma provato della luce del fumo, la densità leggera specifica, la densità leggera di qualità, la perdita di qualità, il tasso di perdita di qualità, la densità di fumo media. Inoltre ha la calibratura, la pubblicazione, la prova, l'interfaccia dell'operazione di adeguamento di parametro ecc.

6. Stile di LabVIEW. Mostra la curva di tempo e di trasmissione.

tensione di fonte 7.Light: tensione di funzionamento 6.5V: 4v±0.2v.

8. La velocità del diametro della luce 51mm, del computer la densità leggera dell'annotazione automaticamente secondo i cambiamenti leggeri.

9. Filtro: Ingrandica la densità ottica del filtro 2,0; La densità ottica del filtro è 3,0 e la densità ottica del filtro è 0,5, uno è 3.

10. L'apertura più bassa ha il radiatore anulare, causa alla finestra leggera la temperatura a 50℃-55℃, può indurre a questa superficie la concentrazione di fumo ad essere più bassa.

cono 11.Heating: Potere 2600W, gamma del controllo della temperatura: 0-1000 ℃, temperatura della termocoppia, fornita della compensazione fredda automatica dell'estremità.

12. Radiometro di flusso di calore: Calcolo di acquisizione del computer del segnale del misuratore di portata di calore, fornito di conduttura raffreddata ad acqua.

13. Radiatore ausiliario: Il potere 500W, può rendere alla camera di prova la stabilità di temperatura interna in 40℃±10℃ o in 55℃±10℃.

14. Cambiamento del peso del campione pesando l'equilibrio delle annotazioni automatiche della raccolta, equilibrio che pesa 2000g, pesando precisione 0.1g, pesante altezza della barretta di sostegno regolabile.

15. Gas: Purezza del 3.5kpa±kpa, la pressione minima più di di 95% per.

16. Stabilimento di controllo automatico del computer, di acquisizione, dell'annotazione e di risultato.

Gli altri parametri ed introduzione

l'entrata principale 1.The ha finestre e può bloccare l'ispezione delle attività della metallina opaca

il fondo della scatola quadrata 2.The installa ha impedisce la sovrappressione il pezzo di brillamento del di alluminio, la rata superiore ha il dispositivo di regolazione interno di pressione della scatola

3. Sorgente luminosa: 6.5V lampada incandescente, lunghezza d'onda ottica 400~750nm

4. Il ricevitore: per il tubo di fotomoltiplicatore, trasmissione 0% per nessuna luce da parte a parte, luce di trasmissione 100% senza occlusione completamente da parte a parte.

5. Il cono radiante è composto di elementi riscaldanti con potere stimato di 3500W

6. La superficie del focolare radiale del cono è 50mm.

7. Intensità di radiazione: regolabile fra 10kw/㎡~50kw/㎡. l'illuminazione di radiazione 10kw/㎡~50kw/㎡ è fornita al centro della superficie del campione.

8. sistema di combustione: Dalla valvola del regolatore, filtro, flussometro della valvola di regolazione, composizione nel bruciatore.

9. bruciatore: dalla candela e dalla composizione nell'ugello, ugello sopra la posizione orizzontale della superficie 10mm del campione e disposto nella posizione centrale dell'esemplare

Configurazione principale

1. desktop (esposizione compresa) uno

2. modello opaco un blocco

3. lampadine di riserva due

4. manuale uno

5. certificato uno

6. lenti di calibratura due pezzi

7. stampante una

8. il software di analisi uno mette

9. portone leggero uno del bene mobile

10. contenitore di brillamento di di alluminio uno

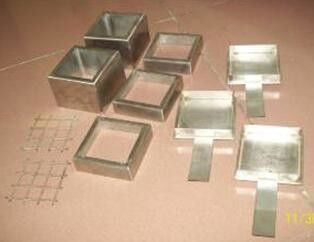

11. scatola due del campione dell'acciaio inossidabile
