Equipaggiamento di prova della resistenza al fuoco dei cavi UL 2556 / UL 1581

Testatore di infiammabilità VW-1

Descrizione del prodotto

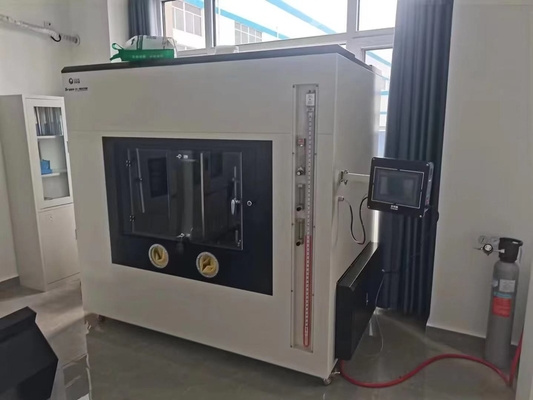

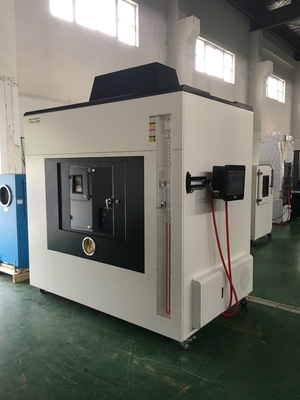

Il tester di combustione VW-1 è prodotto in stretta conformità con gli standard UL.È economico e ampiamente utilizzato dall'industria del filo e del cavoI parametri sono descritti nel dettaglio come segue: l'intera prova è effettuata in una camera di prova sigillata con un volume di 4,32 metri cubi.collocare la parte superiore della fiamma sotto la provetta, bruciare per 15 secondi, spegnere per 15 secondi, ripetere 5 volte e controllare la condizione di combustione del campione.

standard:

● UL2556-2013.

Parametro tecnico

1.Camera di prova: L2200*D1300*H1650mm, capacità > 4,0 m3;capacità massima di fiamma superiore a 2,0 m3, con finestre di vetro sulla faccia,un paio di guanti di gomma operativi e un sistema di scarico di fumo sulla parte superiore della camera;

2.Bunsen bruciatore: che secondo lo standard ASTM D5025, il diametro interno del tubo del bruciatore è di 9,5 mm di lunghezza è di 100 mm, il diametro del becco del gas è di 0,9 mm di spessore è di 1,6 mm.Che gas di combustione è il metano al 98% di purezza minima, l'altezza della fiamma interna è di 40 ± 2 mm, l'altezza della fiamma esterna è di 125 ± 10 mm, la velocità nominale è di 500 W con un righello di fiamma che può controllare l'altezza della fiamma se soddisfa i requisiti in qualsiasi momento.

3- Sistema di misura della temperatura: secondo la norma ASTM D5207, compresi pezzi di rame da 10 g per la misura della temperatura, in acciaio inossidabile di tipo K con diametro di 0,5 mm,cronometro e termometro.

4. Stand campione: stand orizzontali e verticali entrambi indipendenti, che sono realizzati in acciaio inossidabile.Prova di fiamma del VW-1 e prova di fiamma del campione orizzontale/FT2. il supporto orizzontale solo per la prova a fuoco di campioni orizzontali di cavi elettrici.

5Gas: metano di purezza minima del 98% o gas naturale con un tenore termico di 37,1 MJ/m3 o 8,9 kilocalorie/m3.che copre una superficie di prova W 305 mm per D 355 mm sull'asse verticale del campione, il cotone con una striscia di carta kraft non rinforzata da 60 lb o 98 g/m2 di larghezza 10 mm e lunghezza 10 mm, che si attacca al campione,quindi lasciare oltre 20 mm dal campione verso la parte posteriore della camera priva di correnti atmosferiche.

6Sistema di flusso: costituito da una valvola di decompressione, da un flussometro con portata di flusso pari a 1000 ml/min, da un manometro con portata di pressione pari a 200 kPa, da un olio verde con densità pari a 1000 kg/m3,e un misuratore di pressione a forma di U con una gamma di 36 ̊.

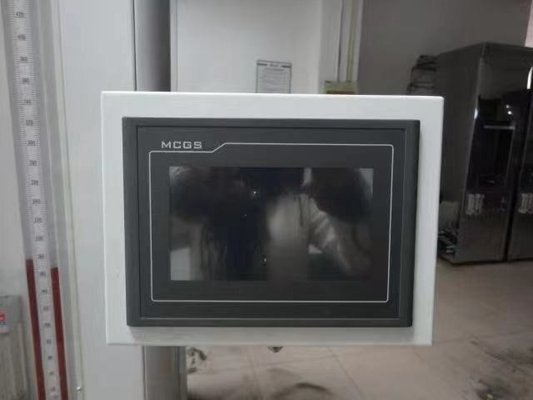

7Sistema di tempo: composto da timer di fiamma, timer di arresto della combustione e timer di estensione del fuoco, ecc. complessivamente 3 dispositivi di tempo.

8- Contatore di fiamme: registrare con precisione i tempi di prova
