Luogo di origine: | Cina |
Marca: | Skyline |
Numero di modello: | SL-U300-1 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | $3000-6000 |
Imballaggi particolari: | Cassa del compensato |
Tempi di consegna: | 15 giorni lavorativi |
Termini di pagamento: | T/T, L/C, D/A, D/P |
Capacità di alimentazione: | 20 SETS al mese |
Ascissa: | 100 millimetri | Asse Y: | 100 millimetri |
---|---|---|---|
Ingrandimento: | 10x, 20x, 50x, 100x | Potenza: | 10/220V ((AC).50/60Hz,400W |
Accuratezza di misurazione: | (3+L/200)um | ||
Evidenziare: | attrezzature ottiche per 100 mm x asse,apparecchiature ottiche per assi x e y |
Applicazioni e finalità del test

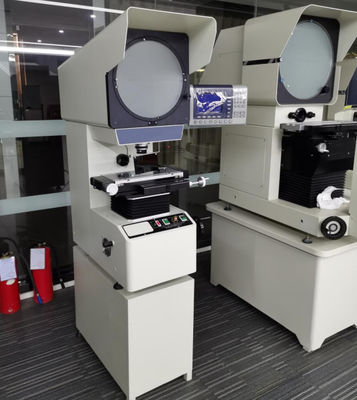

La qualità del sistema ottico di questo prodotto è eccellente, l'immagine dell'obiettivo è chiara e l'ingrandimento accurato.l'errore di misurazione del contorno è inferiore a 0.08%; l'errore di indicazione delle coordinate di misura può raggiungere (3+L/200) μM; è dotato di una micro-stampa speciale e di un interruttore a piedi, che è molto conveniente per la produzione e il campionamento dei dati.L'immagine del pezzo può essere un'immagine verticale completa o un'immagine invertita. Il sollevamento dell'asse Z di questo proiettore adotta un metodo di trasmissione con rotaia guida, che migliora la stabilità e la durata della fusoliera.
VANTAGGI
Rispetto a prodotti simili, il proiettore di misura prodotto dalla nostra azienda ha le seguenti caratteristiche:
1Questo strumento è in grado di rilevare efficacemente i contorni e le forme superficiali di vari pezzi di lavoro complessi, quali: modelli, parti di stampaggio, camme, viti, ingranaggi,macchine per la lavorazione del ferro o del carbonio, coltelli e parti, nonché terminali, orologi e acciaio
2L'acciaio è utilizzato in macchinari, stampi, contatori, elettronica, industria leggera e altre industrie.È un'apparecchiatura indispensabile per la verifica delle misurazioni nelle sale di misurazione e nelle officine di produzione..
3Precisione di misura dello strumento: (3+L/200) μm
4Risoluzione digitale delle coordinate X e Y: 0,0005 mm
5Sistema di elaborazione dati: DP100 sistema di elaborazione dati multifunzionale, display completo cinese può fare campionamento multi-punto, rotazione coordinate, punto, linea, distanza,uscita dati RS-232 di rilevamento angolare, può visualizzare i grafici di misura.
6Adotta una turbina ad angolo di 45° e una barra vorticale per il sollevamento.
Parametri tecnici
150*50mm, 200*100mm, 300*150mm possono essere scelti
Modello | SL-U300-1 | ||||
Tavola di lavoro | Viaggio dell'asse X (mm) | 200 | |||
Viaggio dell'asse Y (mm) | 100 | ||||
Dimensione del tavolo in metallo (mm) | 350×170 | ||||
Dimensioni del tavolo in vetro (mm) | 246×120 | ||||
Distanza dell'asse Z (mm) | 100 ((Per Focus) | ||||
MPrecisione di misurazione | (3+L/200) um | ||||
Risoluzione del righello della griglia | 0.0005 mm | ||||
schermo di proiezione |
dimensione dello schermo ((mm): Φ300mm Adottare la tecnologia fotolitografica giapponese, incisa con una linea di parole di riso. |
||||
Intervallo di rotazione: 0-360° | |||||
Risoluzione della visualizzazione dell'angolo di rotazione: 1° o 0,01° Adottare codificatore rotativo giapponese |
|||||
Obiettivo lenti
|
Ingrandimento |
10X (Essenziale) |
20X (facoltativo) |
50X (facoltativo) |
100X (facoltativo) |
vista dell'oggetto ((mm) | Φ30 | Φ15 | Φ6 | Φ3 | |
Distanza di lavoro (mm) | 77.7 | 44.3 | 38.4 | 25.3 | |
Sistema di elaborazione dei dati | Sistema di elaborazione dati multifunzione, in grado di misurare punto, linea e angolo. | ||||
Illuminazione |
Lampade all'alogeno da 24 V/150 W L'illuminazione a trasmissione e riflessione adotta lampade alogene da 24V e 150W importate da Osram, in Germania. |
||||
Freddo | raffreddamento forzato dell'aria (3 ventilatori assiali) | ||||
Dimensione della macchina | 788*524*1152 mm | ||||
Potenza | 110/220V ((AC).50/60Hz,400W |
