Rh ad alta temperatura verticale della fornace 20-40℃ 20-80% della camera 1000w

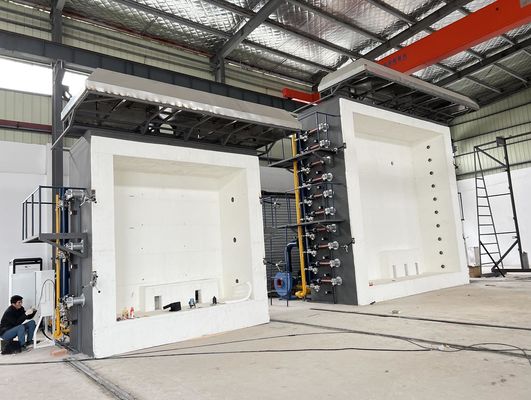

Fornace verticale ad alta temperatura

I. campo di applicazione:

1,1 applicabile alla prova di resistenza al fuoco delle porte e delle assemblee dell'otturatore installate nelle aperture degli elementi di separazione verticali; quali le porte a battente, porte del perno, portelli scorrevoli orizzontali, portelli scorrevoli verticali, (portelli scorrevoli compresi di collegamento e porte sezionali), porte di rotolamento, l'altro scivolamento, porte pieganti, porte di falda, pannelli che possono essere mossi nella parete, ecc. come pure nella prova della resistenza al fuoco delle porte di costruzione con le porte senza porte ed otturatori.

II. norme

2,1 conformità con l'en 1364-1 delle BS standard: 2015: «Prova di resistenza al fuoco per il non carico che sopporta parte 1: Pareti

2,2 conformità con l'en 1364-3 delle BS standard: 2014: «Prova di resistenza al fuoco per le pareti di cuscinetto del non carico. Parte 1: Pareti divisorie. Assemblee strutturali complete di integrità».

2,3 conformità con le en 1364 - 4 delle BS standard: 2014 «prove di resistenza al fuoco dei sistemi di rilevamento del non carico. Parete divisoria della parte 4, configurazione componente

2,4 si conformano le prove della resistenza al fuoco a 1365-1:2012 dell'en delle BS «dell'elemento portante 1: Pareti».

2,5 conformità con prove di resistenza al fuoco di 1365-5:2004 dell'en delle BS «della parte 5 portante degli elementi: balconi e passaggi pedonali

2,6 conformità con prove di resistenza al fuoco di 1365-6:2004 dell'en delle BS «della parte 6 portante degli elementi: scale

2,7 conformità con prove di resistenza al fuoco di 1366-2:2015 dell'en delle BS «degli ammortizzatori di fuoco della parte 2 delle installazioni di servizio

2,8 conformità con prove di resistenza al fuoco di 1366-3:2009 dell'en delle BS «delle guarnizioni impermeabili della parte 3 delle installazioni di servizio

2,9 conformità con prove di resistenza al fuoco di 1366-5:2010 dell'en delle BS «dei passaggi della parte 5 delle installazioni di servizio e delle assi di ventilazione ausiliari

2,10 conformità con l'en 1634-1:2014+A1 delle BS: 2018 «prove di resistenza al fuoco del fuoco della parte 1 delle assemblee del cappuccio e della porta delle porte e dei cappucci

3,12 conformità con prove di resistenza al fuoco di 1634-2:2008 dell'en delle BS «delle componenti di hardware di costruzione a porte, otturatori ed accessori della finestra e parte 2 operabili delle assemblee

3,13 conformità con l'en 1634-3 delle BS standard: 2004 «prove di resistenza al fuoco delle porte e della fascia del fumo dell'elemento della fascia e della porta 3».

3,14 conformità con l'en 13381-2 delle BS: 2014 «metodi di prova per la determinazione del contributo delle componenti a resistenza al fuoco. Protezione delle strutture verticali

3,15 conformità con i metodi di prova delle BS di 13381-4:2013 standard dell'en «per la determinazione del contributo dei membri a protezione passiva della parte 4 di resistenza al fuoco delle strutture d'acciaio

3,16 conformità con i metodi di prova delle BS di 13381-7:2019 standard dell'en) «per la determinazione del contributo dei membri a protezione della parte 7 di resistenza al fuoco applicata per armare in legno i membri

3,17 conformità con l'en 13381-8 delle BS standard: 2013 «metodi di prova per la determinazione della resistenza al fuoco dei metodi di protezione dei membri per i membri d'acciaio applicati ai membri d'acciaio

3,18 conformità con l'en 13381-9 delle BS standard: 2015 «metodi di prova per la determinazione del contributo dei membri a resistenza al fuoco. Applicazione dei sistemi di protezione antincendio per le travi di acciaio con le aperture di web

3,19 si conforma a ASTM standard E119: 2012 «metodi di prova di fuoco per le strutture edili ed i materiali

3,20 si conforma all'UL standard 10B: Norma 2008 per la prova di fuoco delle Assemblee della porta

3,21 conformità con l'UL 10C: Norma 2009 per la prova di fuoco delle Assemblee della porta sotto pressione positiva

III. caratteristiche principali di prestazione:

3,1 una fornace può essere utilizzata per gli scopi multipli e può essere compatibile con le norme multiple.

3,2 adotti la carta di alta precisione di acquisizione per raccogliere i dati di vari aspetti quali la temperatura, la pressione e la portata di ogni strada ed analizzi, processo e controllo dal microcomputer per produrre la riproduzione in tempo reale di informazioni reali ai tempi di combustione e direttamente derivi i risultati tramite l'analisi e la determinazione del microcomputer; l'intera macchina adotta tutti i dispositivi di alta qualità per assicurare che il sistema sia di alta qualità, l'operazione ed avanzato ad alta velocità.

3,3 adotti la carta di acquisizione + il modulo del multi-circuito + lo SpA + il computer di alta precisione e implementi il modo di controllo automatico di PID, con la stabilità, la ripetibilità e la riproducibilità eccellenti.

3,4 adottando l'interfaccia e LabView dell'operazione di WINDOWS XP, un software di sviluppo speciale per l'attrezzatura globale di precisione, lo stile dell'interfaccia è fresco, bello e semplice. Durante la prova, i risultati di misura sono visualizzati in tempo reale e la curva perfetta è disegnata dinamicamente ed i dati possono essere conservati permanentemente, letti e stampati. Con alta intelligenza, caratteristiche facili ed intuitive guida di operazione del menu, di modo che i risultati dei test sono più accurati.

3,5 la durata di progettazione della fornace è di più di 15 anni e la fornace è costruita con la tecnologia dell'americano GOVMARK (Gomak). struttura di Cinque-strato, quando il ℃ interno 1300 della temperatura di strato, la temperatura esterna di strato è temperatura ambiente; tempo di impiego lungo, il materiale di isolamento dello strato interno (parti d'uso) è facile da sostituire.

3,6 sistemi di protezione multipli di sicurezza compreso protezione termica della presa d'aria, protezione del rilascio di pressione, protezione di perdita, rilevazione di fuga di gas, condotta di gas protezione di sicurezza, protezione di sicurezza del bruciatore ed altre facilità di sicurezza per migliorare il fattore di sicurezza in tutti gli aspetti.

3,7 l'aria calda ad alta temperatura estratta dalla fornace è raffreddata ad acqua e raffreddata ad aria e l'acqua usa l'acqua di circolazione, che migliora il risparmio energetico.

IV. progettazione di tecnico delle strutture della fornace

4,1 costruzione della fornace: La fornace è destinata per durare più di 15 anni e la fornace è costruita facendo uso della tecnologia di GOVMARK (Gomak) da U.S.A. la struttura di Cinque-strato, quando lo strato interno è 1300°C, la temperatura dello strato esterno è temperatura ambiente; tempo di impiego lungo, il materiale di isolamento (parti d'uso) dello strato interno è facile da sostituire. La struttura di cinque-strato, dall'esterno all'interno, è come segue: il primo strato è una struttura d'acciaio; il secondo strato è sviluppato con i mattoni rossi come periferia; il terzo strato è amianto ad alta temperatura refrattario; il quarto strato è mattoni refrattari; il quinto strato contiene il cotone ad alta temperatura del refrattario dello zirconio, con una temperatura refrattaria di 1600°C.

4,2 materiali resistenti ad alta temperatura.

4.2.1 mattoni refrattari: la temperatura per il più alto ℃ 1750 di termoresistenza, il ℃ 1600, la densità in serie 1.0g/cm3, resistenza alla compressione della resistenza di temperatura elevata di molto tempo di uso di temperatura ambiente superiore a 3.2MPa, il ℃ 1400 refired la linea un cambiamento di 0,5%, la conducibilità termica migliore di 0.4W/m - K.

un raccoglitore refrattario di 4.2.2 industriali per legare: temperatura 1400℃ di uso.

un cotone resistente ad alta temperatura di 4.2.3 fornaci: facendo uso di cotone ad alta temperatura refrattario zirconio-contenente, uno spessore di 50mm, una temperatura del refrattario di molto tempo 1600 di ℃, materiali di isolamento speciali del forno industriale.

4,3 materiale per la struttura: la selezione secondo «la selezione d'acciaio del manuale» (edizione di terzo), di capitolo 11 di progettazione della fornace industriale - parti strutturali per la fornace, parte 3 -, la colonna della fornace, la colonna laterale, il fascio del piede dell'arco, la trave trasversale della forza ed il tirante, ecc. sceglie Q235-A d'acciaio, parete che esterna della fornace il piatto d'acciaio sceglie l'acciaio di Q215-A. Materiale d'acciaio della fornace: non di meno che Q235; piatto d'acciaio della fornace: ≥ 3mm di spessore. materiale orizzontale del corpo della fornace facendo uso della struttura d'acciaio, sostituibile.

una dimensione di 4,4 fornaci: 3000mm (W)*3000mm (H)*1500mm (D).

trattamento anticorrosivo della struttura d'acciaio e del tubo di 4,5 fornaci: facendo uso di tre strati di rivestimento, di tutto il rivestimento anticorrosivo resistente ad alta temperatura, lo strato esterno di nero e di grigio.
