Luogo di origine: | La CINA |
Marca: | SKYLINE |
Certificazione: | CE , Calibration Certificate |
Numero di modello: | SL-BT97 |
Quantità di ordine minimo: | 1 UNITÀ |
---|---|
Prezzo: | negotiated |
Imballaggi particolari: | cassa del compensato |
Termini di pagamento: | L/C, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 10 unità/mesi |
Peso: | 160kg | Alimentazione elettrica: | AC220V, 15A |
---|---|---|---|
Dimensione: | Banco di prova: 1950*450*900mm | Dispositivo di affaticamento della pagina: | 1set |
Frequenza massima della macchina: | controllo automatico del computer, con spostamento, forza, tempo ed altri metodi di controllo | Capacità del sensore: | Sensore a disco 5000N*1pcs |
Risoluzione dell'elemento del carico: | 1/10000 | Cilindro elettrico: | Servocomando elettrico del cilindro |
Colpo di spostamento: | 150mm (±75mm) | Numero delle prove: | 0-999999 insieme arbitrariamente |
Metodo di controllo: | controllo completamente a circuito chiuso della forza | Software di controllo: | software speciale Auto-in via di sviluppo |
Metodo dell'esposizione: | Controllare e verificare del computer | Dell'acquisizione dei dati: | Carta ad alta velocità di acquisizione |
Frequenza di acquisizione della forza: | >200KHz | Forma d'onda della forza: | Sinusoide |
Fermata automatica: | Fermata automatica quando la forza non raggiunge la regolazione, fermata automatica quando la provet | Formato di stampa di rapporto: | risultati dei test di Auto-risparmio per stendere i rapporti |

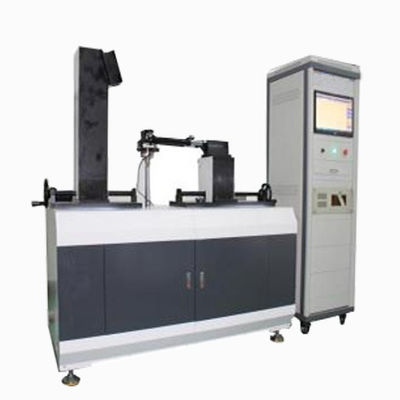

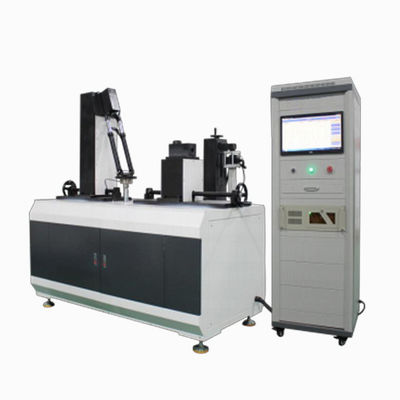

Evidenziare: | Tester di piegamento di affaticamento della forcella della bici,Tester di piegamento di affaticamento della forcella della bicicletta |
Un carico dinamico alternante e ciclico completo FO, nel piano della ruota e del perpendicolare all'asse della colonna montante della forcella, si è applicato ad un dispositivo di trasporto del carico che ha girato sul perno del giunto della forcella. Il ciclo di prova è di 100.000 cicli ed i valori della forza della prova sono indicati in tabella 9. La frequenza massima della prova è descritta nell'iso 4210 - 3:2014, 4,5.
Se lo spostamento massimo sul punto dell'applicazione supera 20% per le forcelle rigide (40% per le forcelle di scossa), la prova è terminata. (Vedi l'iso 4210 - 3:2014, 4,6)
Dopo 100000 funzionamenti, fermi la prova ed ispezionare con attenzione il campione per le crepe. Se le crepe sono trovate, termini la prova.
Se, dopo 100000 funzionamenti, il campione non è spostato come precedentemente descritto e, ancora, non ci sono crepe presenti nel campione, continui con la prova di urto come descritto in 5.4.1 (vedi la tabella 7 per altezza d'atterraggio). Dopo che il martello di impatto è venuto a riposare sul rullo, misuri la deformazione di spostamento ed ispezionare con attenzione il campione per le crepe.
1. dispositivo del Forza-cuscinetto montato sul perno
2. Supporto rigido con l'assemblea della forcella
Valore applicato della forza
Tipo di bicicletta | Bici della città | Le bici dei bambini | Mountain bike | Corsa |
Valore F/N della forza | ±450 | ±450 | ±650 | ±620 |
Frequenza massima della macchina | 0-5Hz |
Capacità del sensore | Sensore a disco 5000N*1pcs |
Risoluzione dell'elemento del carico | 1/10000 |
Cilindro elettrico | Servocomando elettrico del cilindro |
Colpo di spostamento | 150mm (±75mm) |
Numero delle prove | 0-999999 insieme arbitrariamente |
Metodo di controllo | controllo completamente a circuito chiuso della forza |
Frequenza massima della macchina | controllo automatico del computer, con spostamento, forza, tempo ed altri metodi di controllo |
Software di controllo | software speciale Auto-in via di sviluppo |
Metodo dell'esposizione | Controllare e verificare del computer |
Dell'acquisizione dei dati | Carta ad alta velocità di acquisizione |
Frequenza di acquisizione della forza | >200KHz |
Forma d'onda della forza | Sinusoide |
Fermata automatica | Fermata automatica quando la forza non raggiunge la regolazione, fermata automatica quando la provetta è danneggiata |
Formato di stampa di rapporto | risultati dei test di Auto-risparmio per stendere i rapporti |
Dispositivo di affaticamento della pagina | 1set |
Peso | 160KG |
Alimentazione elettrica | AC220V, 15A |
Dimensione | Banco di prova: gabinetto di controllo di 1950*450*900mm: 600*600*1830mm (L*W*H) |
