IEC 60598-2-21 Appratus obbligatorio dell'apparecchiatura di collaudo dei luminari per la luce della corda

Apparecchiatura obbligatoria 21,7 di IEC 60598-2-21 per la luce della corda

Panoramica di attrezzatura:

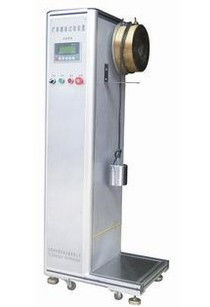

Il dispositivo della prova di bobina della corda della cordicella della lampada è fatto per soddisfare le richieste della prova del capitolo 6,14 dell'IEC 60598-2-20: 2002 e norme GB7000.9-2008 ed i requisiti di figura 3. Questo dispositivo pricipalmente esamina se la corda sigillata della lampada ha abbastanza forza meccanica.

I parametri tecnici principali:

La qualificazione della corda rigida della lampada è controllata ripetendo ogni prova elencata qui sotto per vedere se ci sono 45 volte a sua volta:

A) la tensione di 60n non si applica improvvisamente all'estremità del tubo e degli ultimi per 1min.

B) Una coppia di torsione di 0,15 N m. si applica all'estremità del tubo nella direzione più sfavorevole (in caso di dubbio, selettivamente) e dura 1min. (L'attrezzatura di coppia di torsione è richiesta)

La qualificazione della corda della luce morbida è controllata dalle seguenti prove supplementari con questo dispositivo dopo le prove di cui sopra di B e di A.

Prova: applichi una forza di trazione di 60N ed avvolga il tubo flessibile in un cilindro con un diametro di 250mm. I tempi d'avvolgimento e la temperatura ambiente della prova saranno come segue:

— Corda della lampada IP20 a 25℃ 5℃ per 10 volte

— 10 volte a 25℃ 5℃ per le corde della lampada sopra — IP20.

Then-15℃ 5℃ per 10 volte.

Materiale: alluminio modellato;

Diametro di legno rotondo: Ø250mm; ;

Peso: 60N, 1;

Modo di prova: elettrico;

Tempi della prova: 1-99999 volte possono essere prestabilite.
