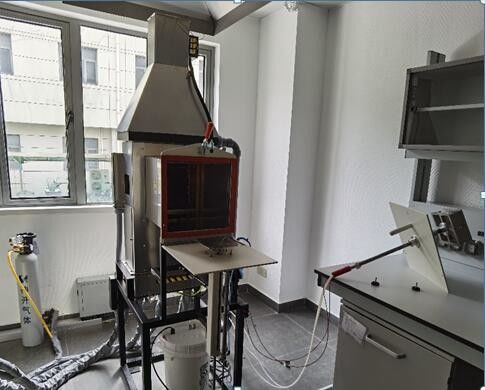

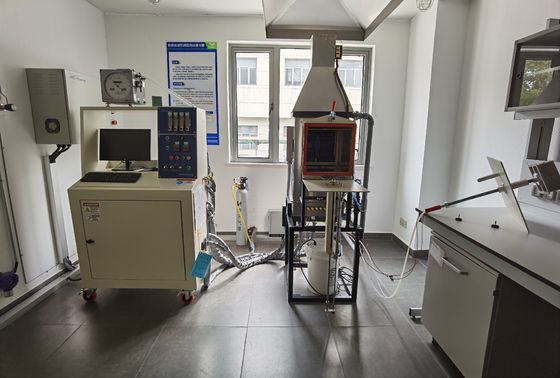

Camera di combustione di ASTM E906 FAA per i materiali di aerei

Camera di combustione di ASTM E906 FAA per i materiali di aerei

Camera di combustione di ASTM E906 FAA per i materiali di aerei
ASTM E906 FAA Combustion Chamber For Aircraft Materials
Camera di combustione di ASTM E906 FAA per i materiali di aerei
Dettagli:
Luogo di origine: La Cina
Marca: SKYLINE
Certificazione: CE
Numero di modello: SL833
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 unità
Prezzo: negotiated
Imballaggi particolari: Cassa del compensato
Tempi di consegna: 10 giorni lavorativi
Termini di pagamento: T/T, L/C, Western Union, MoneyGram
Capacità di alimentazione: 1 mese dell'unità
Contatto
Descrizione di prodotto dettagliata
Tester del tasso per il rilascio di calore: Materiali di aviazione difficili Norma: ASTM E906, materiali di aerei di FAA infornano il manuale della prova, capitolo 5
fonte della radiazione del calore: 4 aste riscaldanti di Glowbars Temperatura ambiente: ℃ 10 a ℃ 35
Dimensione: 760mm (w) x 1850mm x (H) x 850mm (D) Peso: 218kg
Evidenziare:

Camera di combustione di ASTM E906

,

Camera di combustione di FAA

,

Tester di combustione di FAA

I materiali di aerei di FAA infornano il manuale della prova, tester di capitolo 5 per il tasso di rilascio di calore



Rilascio di calore di OSU Rate Tester .pdf

Ⅰ. (Introduzione)

Questo tester è usato per esporre i materiali interni della cabina degli aerei ad un incidente che un cambiamento continuo di calore radiante di 35 kW/m2.This determinerà se il materiale aderisce a LONTANO 25,853 requisiti [a-1].

Il tester di tasso di scarico del calore di OSU approvato da FAA dell'amministrazione federale dell'aviazione degli Stati Uniti originalmente è stato progettato da Smith dell'università di Stato di Ohio nel 1972 e più successivamente si è trasformato in in uno strumento della prova di combustione designato FAA per verificare il tasso di scarico del calore dei materiali aeronautici. Le norme della prova sono parte LONTANA IV, Airbus AITM 2,00. 06, Boeing BSS 7322 dell'appendice F della parte 25.



Norme

Metodo di prova LONTANO della parte IV dell'appendice F della parte 25 per determinare il tasso di scarico di calore dai materiali della cabina esposti a calore radiante.

I materiali di aerei di FAA infornano il manuale della prova, il capitolo 5;

Rilascio di calore del calorimetro dell'università di Stato di BSS 7322 Ohio, determinazione della NORMA di SOSTEGNO di SPECIFICAZIONE di BOEING.

Determinazione di metodo di prova di AITM 2,0006 Airbus del rilascio di calore e tasso di scarico di calore del materiale di aerei.

Metodo di prova standard di ASTM E906 per calore e tassi di scarico visibili del fumo per i materiali ed i prodotti.





Ⅱ. (Configurazioni delle merci)

A. unità principale

1. Unità principale di OSU (1set)

2. Sistema di distribuzione dell'aria (1set)

B. Accessories

1. Unità di controllo (1set)

2. Sistema informatico (1set)



Ⅲ. (Specificazione)

A. unità principale

1. Unità principale di OSU (1set)

1) Dimensioni dell'apparato: 760mm (w) x 1850mm x (H) x 850mm (D)

2) Camera di prova

- La fonte di calore radiante ed assicurarsi che la densità di cambiamento continuo del calore sia 35±0.5kW/m2

- Ciò determinerà se il materiale aderisce a LONTANO 25,853 requisiti

- Un tipo di quattro di silicio elementi del carburo LL 508mm da 16mm con resistenza nominale 1,4 ohm come fonte di calore con l'alloggio resistente alla corrosione di acciaio inossidabile

- Un riflettore fatto da acciaio inossidabile è situato dietro gli elementi

- Davanti agli elementi, una maschera a forma di diamante tronca, costruita con acciaio inossidabile, questo fornisce la densità di cambiamento continuo uniforme del calore sopra l'area occupata 151 dal campione verticale del × 151mm

- I trasformatori doppi 110VAC a 5.5kVA sono forniti per controllo separato delle paia superiori e più basse dell'elemento

- Assemblea della bacchetta per l'accensione dei bruciatori superiori di calibratura e del pilota

- Regolatori doppi di potenza mondiale per facilità di adeguamento di uniformità di cambiamento continuo di calore

- Pilota superiore e pilota più basso (con accensione a scintilla) e bruciatori a gas del metano di calibratura

- Batterio termofilo per la misura di tasso di scarico di calore, con cinque giunzioni di termocoppia calde nel camino e cinque giunzioni di termocoppia fredde nella camera d'aria

3) Supporti dell'esemplare (1set)

- Due supporti dell'esemplare

- Ogni supporto dell'esemplare è fabbricato da acciaio inossidabile

2. Sistema di distribuzione dell'aria (1set)

- Temperatura dell'aria da essere 21-24℃

- Aria ad un debito di 0.043m3/sec o più

- orifizio circolare quadrato-orlato 0.5±0.1mm del piatto

- situato in un tubo circolare con un diametro di 38±1mm

- Il collettore della dotazione d'aria alla base della sezione piramidale avrà 48 uniformemente spazia i fori

B. Accessories

1. Unità di controllo (1set)

- Controllo di portata di calibratura

- Accensione più bassa del bruciatore

- Cambiamento continuo di calore di calibratura: il flussometro del calore di calibratura è due sensori raffreddati ad acqua di cambiamento continuo di calore è fornito per misurare la densità di cambiamento continuo del calore al centro e ad ogni angolo

2. Sistema informatico (1set)

- CPU: Pentium 4 3,0 gigahertz o più

- RAM: 512MB o più

- HDD: 80GB o più

- Monitor: 17" LCD o più

- Stampante: Getto del laser

- Software: Windows XP o più



IV caratteristiche di prestazione:

camera di prova d'acciaio di combustione 1.Stainless con il finestrino di osservazione in vetro ad alta temperatura;
2. La fonte della radiazione del calore è 4 aste riscaldanti di Glowbars, che possono fornire il cambiamento continuo della radiazione del calore 35KW/M2.
3. Due regolatori di temperatura indipendenti di PID sono usati per il riscaldamento del controllo della temperatura.
4. fornito del dispositivo pneumatico completamente automatico di propulsione del campione e della protezione del dispositivo della porta;
5. fornito di bruciatore superiore e di bruciatore più basso mobile;
6. il flussometro del rotore può essere usato per regolare la portata del gas dei bruciatori superiori e più bassi.
7. fornito del dispositivo del bruciatore di calibratura e del regolatore T tipi mobili di flusso;
8. il regolatore di portata in peso si applica automaticamente alla calibratura della temperatura del batterio termofilo.
9. il misuratore di portata raffreddato ad acqua del calore è fornito del modo di raffreddamento per misurare il cambiamento continuo della radiazione del calore della superficie del fuoco.
10. Il dispositivo del controllo della temperatura dell'aria può fornire l'aria di flusso e della temperatura costante per la camera di prova.
11. Il flussometro di orifizio è usato per misurare la pressione di flusso che entra nel recipiente della prova.
12. Fornito del sistema dell'acquisizione dei dati e del software standard della prova del rilascio di calore.

V. (osservazioni)

1. Garanzia: un anno

2. Installazione ed addestramento dall'ingegnere

3. Manuali e manuale del software

4. Pratico: per essere fornito dall'utilizzatore finale



Requisiti di VI.Installation

Stati dell'installazione

2,1 installazione dell'interno, dimensione 760mm*1850mm*850mm

2,2 alimentazione elettrica: 220V60A;

2,3 gas: metano, purezza 99% o sopra;

2,4 gas ausiliario: gas di flusso costante e di temperatura costante;



Clicchi prego il collegamento sotto per esaminare la video rappresentazione come installare l'esemplare



https://youtu.be/FFNmyXmYtJM



Come installare lo spingitoio del campione



https://youtu.be/FqhM6OvhjsE
