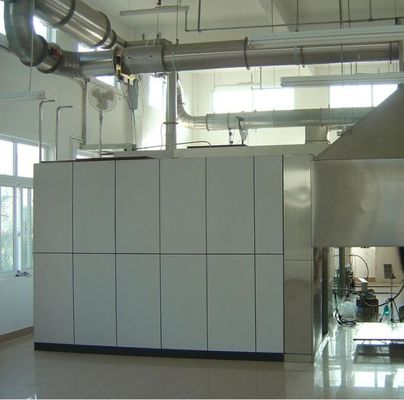

Tester dell'emissione di calore del materasso 16 CFR1633 con due indicatori

Tester dell'emissione di calore del materasso 16 CFR1633 con due indicatori

  • Tester dell'emissione di calore del materasso 16 CFR1633 con due indicatori
Tester dell'emissione di calore del materasso 16 CFR1633 con due indicatori
Dettagli:
Luogo di origine: La CINA
Marca: SKYLINE
Certificazione: CE
Numero di modello: SL-CFR
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 unità
Prezzo: negotiated
Imballaggi particolari: Cassa del compensato
Tempi di consegna: 35 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 1 mese dell'unità
Contatto
Descrizione di prodotto dettagliata
Materasso: Apparecchiatura bruciante della prova Norma: 16CFR 1633
Analizzatore di gas: Servomex flussometro di massa: gamma 0-450mg/s, ± di accuratezza (0.8%rdg+0.2%F.S.)
Controllo di flusso calibrato del gas: la gamma è 0-7g/s, l'accuratezza è ± (0.8%rdg+0.2%F.S.) Rotametro: una gamma di 0-1.5L/min
Evidenziare:

Tester dell'emissione di calore del materasso

,

tester dell'emissione di calore 16 CFR1633

,

apparecchiatura di collaudo di infiammabilità 16 CFR1633



Tester dell'emissione di calore del materasso 16 CFR1633



Introduzione di prodotto

Tester 1633 dell'emissione di calore del materasso di CFR. Due indicatori dovrebbero essere messi per limitare la propagazione della fiamma sul materasso o sull'insieme del materasso. Questi due indicatori sono: il più alti materasso/insieme del materasso durante il tempo minuto della prova 30 il rilascio di calore di punta non deve superare 200 chilowatt (chilowatt) ed il rilascio di calore totale non deve superare 15 joule mega (MJ) durante i primi 10 minuti della prova.





Configurazione di parametro

  1. Sistema del regolatore di flusso del gas di combustione
Indicizzi oggetto Tecnico e specificazione
1,1 Cappuccio del vapore Installato direttamente sopra l'apertura della camera di prova di combustione, 1.8~2.0 metri sopra la terra, la dimensione inferiore è 2440*2440mm, l'altezza è 1000mm ed il materiale è SS304;
1,2 Homomixer del gas di combustione L'installazione ed il fumo a forma di cono che raccoglie direttamente il cappuccio sopra, la dimensione è 900*900*900mm, due piatti di acciaio inossidabile 900*500 sono installati dentro ed un lato è aperto con un'apertura φ400 per collegarsi al tubo, il materiale è SS304
1,3 Tubo di scarico del fumo il φ è 400mm, lunghezza 5000mm, composta di parecchie sezioni, collegato dalla flangia e l'anello sigillante resistente ad alta temperatura, entrambe l'estremità è installato con il dispositivo dell'equalizzazione del gas di combustione, materiale è SS304;
1,4 Aspiratore L'aspiratore centrifugo, il carro armato interno è fatto di acciaio inossidabile, può resistere al gas di combustione ad alta temperatura non più di meno di 300℃ ed il volume di aria è steplessly ha regolato dal convertitore di frequenza
L'impianto di scarico del fumo è sufficiente per tutto il fumo generato dalla prova di combustione del telefono cellulare e la capacità dello scarico del fumo non è di meno del ³ /h di 8000m;
2. Sezione completa di misura
2,1 Sezione completa di misura Una sezione del tubo di acciaio inossidabile con una lunghezza di 2155mm e un diametro di 400mm, fatto di SS304, è fornita di sensori quali pressione, la temperatura, il percorso leggero ed il campionamento;
2,2 Rivelatore di pressione La sonda bidirezionale, fatta di acciaio inossidabile, è installata nel centro della conduttura e le camere posteriori e del parte anteriore sono collegate al sensore di differenza di pressione attraverso il tubo di PTFE per individuare la differenza di pressione nella conduttura;
Il sensore di pressione differenziale è installato sul sostegno della sezione completa di misura per assicurare che il valore di pressione differenziale non abbia un ritardo di scarsità e perdita ed il tempo di reazione T90 è di meno di 3 secondi
Il sensore di pressione, gamma è 0-2000Pa, l'accuratezza ±5Pa;
2,3 Rivelatore di temperatura Adotti la termocoppia di Omega dell'americano, il diametro 0.5mm, il tipo corazzato termocoppia dell'isolamento di K che soddisfa le richieste di IEC;
Variano 0-1000℃, l'accuratezza 0.1℃
2,4 Strumento di misura ottico del percorso

Il sistema di attenuazione ottica è un tipo della luce a incandescenza, che è installato sulla sezione completa di misura con un connettore flessibile e comprende i seguenti dispositivi: La lampada è una lampada incandescente ed usato ad una temperatura del colore (2900±100) del K. L'alimentazione elettrica è una corrente continua stabile e la gamma di variazione di corrente è all'interno di ±0.5% (stabilità a breve termine ed a lungo termine compresa di temperatura,);

Il sistema di lente è usato per condensare per attaccare un fascio parallelo con un diametro almeno di 20mm. Il foro luminescente della cellula fotoelettrica dovrebbe essere individuato al punto focale della lente davanti ed al suo diametro (d) dovrebbe dipendere dalla lunghezza focale (f) della lente in modo che d/f sia di meno di 0,04;

Il rivelatore e la sonda importata del fotodiodo del silicio, camera di photodetection ha 0,1% stabilità lineari, immagine di misura pungente 10, il responsivity di distribuzione spettrale del fotodiodo del silicio è coerente con il CIE (curva di illuminazione) e la funzione standard V (γ) può raggiungere almeno l'accuratezza di ±5%;

Il tempo di reazione di 90% del sistema di attenuazione ottica non supera 3s;

2,5 Dispositivo della raccolta del gas del campione La tubazione di presa della prova di piercing del tubo, fatta di SS304, ha una progettazione staccabile per facilitare la rimozione dei carburi accumulati nella tubazione di presa e per ridurre il tempo di ritardo del sistema
2. Gas ed il suo sistema di controllo
3,1 Bruciatore Il T-bruciatore speciale per la combustione del materasso è composto di bruciatori principali e laterali. È installato su un carrello mobile ed è fornito dei pesi standard e dei piedi. L'altezza della testa del T-bruciatore è regolabile ed il materiale è SS304;
3,2 Dispositivo di accensione Il metodo lungo dell'accensione della fiamma aperta è adottato, l'accensione a distanza è possibile, sicuro e l'indice di successo dell'accensione non è meno di 99%;
Le teste principali e laterali di combustione sono fornite di dispositivo di accensione lungo della fiamma aperta ed il dispositivo è fornito esclusivamente di conduttura d'alimentazione del gas, che non colpisce il flusso della testa di combustione e può essere individualmente regolato tramite una valvola a spillo;
Fornito di dispositivo dell'accensione a scintilla per bruciare una fiamma aperta lunga, senza accensione manuale, sicuro e telecomandato;
3,3 Controllo di flusso del gas della testa di combustione I bruciatori principali e laterali sono forniti rispettivamente di misuratori di massa per controllare il flusso del propano;
Adotti il flussometro di massa di Alicat dell'americano, medium è propano, la gamma 0-450mg/s, il ± di accuratezza (0.8%rdg+0.2%F.S.), il tempo di reazione 0.1s;
Il flusso del gas è controllato da software ed il tempo della fiamma è controllato automaticamente;
3,4 Bruciatore calibrato della sabbia Bruciatore calibrato della sabbia
Fornito di dispositivo di accensione lungo della fiamma aperta e di dispositivo di accensione della scintilla elettrica, l'accensione a distanza è indice di successo possibile, sicuro ed alto;
3,5 Controllo di flusso calibrato del gas Facendo uso del flussometro di massa di Alicat dell'americano, il medium è propano, la gamma è 0-7g/s, l'accuratezza è ± (0.8%rdg+0.2%F.S.), il tempo di reazione è 0.1s e la fiamma massima di calibratura è 300kw;
Il flusso del gas di calibratura è controllato da software, che può controllare automaticamente la fonte fatta un passo della fiamma di calibratura con uscita 75kw/160kw;
3,6 Sistema di controllo Utilizzi lo SpA di Omron per controllare il flusso del gas, fornito di dispositivo di taglio del gas, sicuro ed affidabile;
Configurazione del gruppo di regolazione del gas, sicuro separato e conveniente per il funzionamento e la manutenzione;
  1. Sistema di elaborazione del gas di combustione
4,1 Filtrazione del gas di combustione

Fornito di dispositivo a tre fasi del filtrante, filtrazione a lungo termine di polvere nel gas di combustione:

Il filtro grezzo dal cotone della fibra di vetro del primo grado, filtra le grandi particelle dei carburi nel gas di combustione ed il materiale del filtrante può essere sostituito rapidamente;

Il filtro di seconda classe da Parker dell'americano, l'elemento filtrante è PTFE, la precisione è 2μm e l'elemento filtrante può essere rimosso e sostituito rapidamente;

La filtrazione su membrana a tre fasi di PTFE, con un'accuratezza di 0.5μm, efficacemente ha tagliato l'umidità;

4,2 Trappola fredda Trappola fredda a pompa di compressione, capacità di raffreddamento 320KJ/h, accuratezza 0.1℃, cambiamento statico 0.1K del controllo della temperatura, auto-avviante e senza manutenzione
4,3 Valvola automatica Vuoti automaticamente l'acqua di raffreddamento generata dalla trappola fredda, esente da manutenzione;
4,4 Essiccamento della colonna Usato per asciugare il vapore acqueo residuo nel gas del campione, può essere smontato e sostituito rapidamente con il medium di secchezza
4,5 Campionatura della pompa La pompa tedesca del campionamento di vuoto di KNF, con una capacità di campionamento di 16L/min, può produrre continuamente una pressione di campionamento di 50KPa, con l'alta vibrazione a basso rumore e minima di tenuta dell'aria,
4,6 Rotametro Rotametro importato con una gamma di 0-1.5L/min, che può stabilizzare il flusso del gas del campione dell'uscita e ridurre l'errore di misurazione causato dalla fluttuazione del flusso del gas;
3. Sistema di analisi di concentrazione in gas
5,1 Analizzatore di gas (Servomex)

Analizzatore importato O2, analisi paramagnetica di concentrazione O2, gamma 0-21% di misura, accuratezza 0,01%, tempo di reazione non non più di 12s, deriva dell'analizzatore e rumore non non più di 100ppm all'interno di 30min;

Deviazione lineare: ≤1%F.S.;

Ripetibilità: ≤0.5F.S.

Pioggia di galleggiamento zero: ≤1%F.S./7D;

Tempo di avviamento: ≤30min;

CO/CO2 analizzatore importato, tipo analisi di concentrazione di CO/CO2, campo di misura CO di IR: 0-1%, accuratezza 0,01%, CO2: 0-10%, accuratezza 0,01% ed il tempo di reazione non supera 12s.
3. Sistema dell'acquisizione dei dati
6,1 Modulo di acquisizione

Facendo uso del modulo di acquisizione di Advantech,

L'accuratezza della raccolta di concentrazione in gas è 100×10-6;

L'accuratezza della raccolta della temperatura è 0.1℃;

L'accuratezza della raccolta di differenza di pressione è 0.1Pa;

L'accuratezza di acquisizione di tempo è 0.1s;

Altri segnali sono 0,1% del valore completo dell'uscita;

6,2 raccolta di dati

Le annotazioni ed i depositi del sistema i seguenti dati almeno ogni 3s:

La differenza di pressione della sonda bidirezionale, PA;

Temperatura del tubo, K;

O2 concentrazione, %;

Concentrazione di CO, %;

Concentrazione di CO2, %;

Tasso di portata in peso di propano, mg/s

Tempo, s

7. Software operativo standard
Il software operativo standard comprende le seguenti funzioni
7,1 Monitoraggio di stato di sistema Legga il valore del segnale e di stato di ogni sensore nel sistema;
7,2 Calibratura del sensore Calibratura del sensore per la temperatura, la pressione di vento, il percorso leggero, l'analisi di concentrazione, ecc.
7,3 Calibratura del sistema Procedura standard di calibratura di punto del sistema 16CFR1633
7,4 Procedura operativa standard Procedura di operazione standard 16CFR1633
7,5 Rassegna di rapporto Relazione sull'esperimento di accesso di dati grezzi e dell'esportazione
7. L'altra attrezzatura ausiliaria
7,1 Struttura della prova di campione Saldato dal ferro di angolo d'acciaio di 38mm, la dimensione è 1900*990*115mm
7,2 Posizione che foggia 1 Usato per confermare la posizione verticale del materasso e del telaio della prova, il materiale è SS304
7,3 Posizione che foggia 2 Usato per confermare la distanza fra la testa di combustione ed il materasso, fatti della lega di alluminio
7,4 videoregistratore Video della prova di ammissione
7,5 Scala della forza di tirata Usato per confermare la forza esercitata dalla testa principale di combustione sulla superficie del materasso
7,6 Desktop pc Computer industriale di AdvanTech ed interfaccia dell'acquisizione dei dati integrata migliorare la stabilità dell'operazione di sistema.
