Casa ProdottiApparecchiatura di collaudo del fuoco

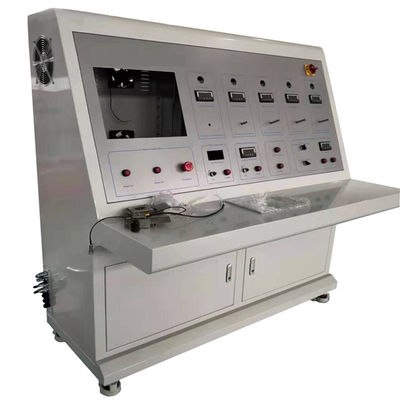

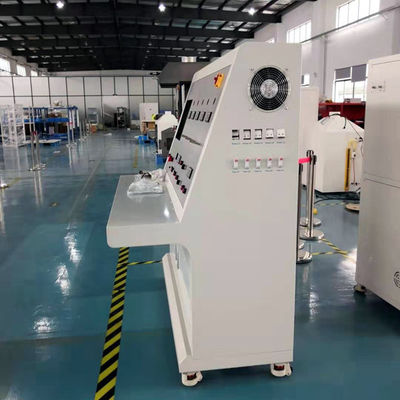

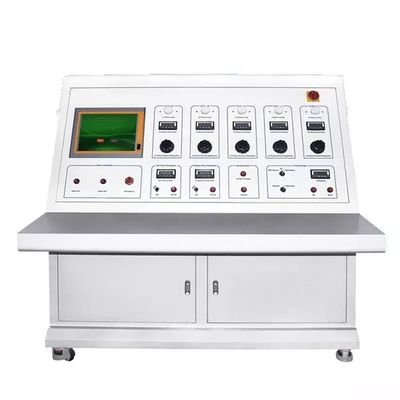

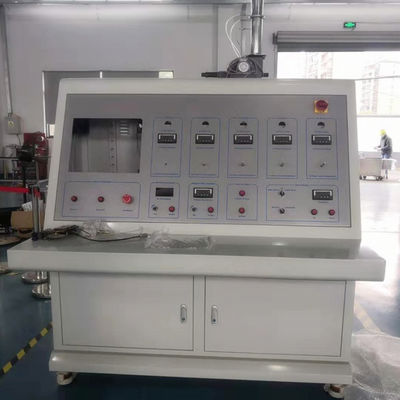

Tester di resistenza al fuoco della fune e del cavo

Tester di resistenza al fuoco della fune e del cavo

  • Tester di resistenza al fuoco della fune e del cavo
  • Tester di resistenza al fuoco della fune e del cavo
  • Tester di resistenza al fuoco della fune e del cavo
  • Tester di resistenza al fuoco della fune e del cavo
Tester di resistenza al fuoco della fune e del cavo
Dettagli:
Luogo di origine: La Cina
Marca: SKYLINE
Certificazione: CE
Numero di modello: SL802
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 UNITÀ
Prezzo: negotiated
Imballaggi particolari: Cassa del compensato
Tempi di consegna: 20 giorni lavorativi
Termini di pagamento: T/T, L/C, Western Union, MoneyGram
Capacità di alimentazione: 1 mese dell'unità
Contatto
Descrizione di prodotto dettagliata
ORIZZONTE: Tester di resistenza al fuoco della fune e del cavo Norme: IEC: 60331-11&12:2002 DI IEC, 60331-21~23:1999 DI IEC
Temperatura ambiente: 10°C di funzionamento a 35°C Alimentazione elettrica: AC 380 V trifase, 50 / 60Hz, 30A
Evidenziare:

Apparecchiatura della prova di infiammabilità

,

laboratori di prova di infiammabilità

Tester di resistenza al fuoco della fune e del cavo per la rilevazione della resistenza al fuoco dei cavi di griglia di potere o dei collegamenti



Introduzione di prodotto



Questa apparecchiatura della prova da usare per le prove dei cavi richiesti di mantenere integrità del circuito quando conforme a fuoco da solo o a fuoco con scossa dove la condizione di prova è basata sopra la fiamma con un calore emesso controllato che corrisponde ad una temperatura almeno di 750˚C o al fuoco alla scossa ad una temperatura almeno di 830 °C.



Parametri tecnici



fonte 1.Heat: Tipo bruciatore del nastro di AGF del propano
2.Structured con 3 file dei fori trasversali, larghezza anteriore media del bruciatore: 15mm, diametro del foro: 1.32mm, distanza fra il centro: 3.2mm.
3.A ha lucidato la fila del foro in foro pilota per conservazione della fiamma in entrambi i fronti del piatto del bruciatore.
le termocoppie 4.Two sono installate orizzontalmente 45mm separati a destra e a sinistra della linea centrale del bruciatore per controllare la temperatura.
i regolatori di flusso 5.Mass per regolare il gas ed il flusso d'aria, l'accuratezza non è di meno di 1,5%.
6.Software può mostrare il tasso ecc. della temperatura, del propano e del flusso d'aria di calibratura del bruciatore.
la corrente 7.The è munita da un trasformatore trifase della stella di capacità sufficiente di mantenere la tensione di prova richiesta quando l'integrità del circuito non può essere mantenuta.
indicatore del collegamento 8.Conductor (indicatore del LED) per formare una corrente.
il valore di tensione 9.The è fissato automaticamente da software e dal regolato da un regolatore del pannello.
l'esposizione 10.Digital dei dati di tensione e della corrente, accuratezza della corrente è 0.001A.
protezione 11.Current facendo uso del fusibile con 2A.
i dati in tempo reale di misura 12.The di tutte le corrente e tensione sono raccolti dal computer e le curve della corrente e della tensione sono generate.
l'integrità del circuito 13.When non può essere mantenuta, la spia corrispondente è estinta, il computer determina automaticamente lo stato e registra il tempo e spedisce l'allarme sano e leggero.



Caratteristiche di prodotto

1. Il dispositivo di sostegno del campione sarà tale che la guaina o l'estremità protetta del cavo o del campione del cavo sia sostenuta orizzontalmente. Un'estremità del campione è premuta da un morsetto fisso per impedire il movimento e l'altra estremità sostiene il campione, cavo o la parte media del cavo è sostenuta da due che il metallo suona 300 millimetri a parte. L'anello del metallo ed altre parti di metallo del dispositivo sostenente sono attendibili. Il diametro interno dell'anello del metallo è di circa 150 millimetri ed il tondino con un diametro di 10±2 millimetro è usato.
2. La fonte d'ignizione è bruciatore americano del nastro del propano di AGF con una lunghezza dell'ugello di 500mm e dota una larghezza d'un polverizzatore nominale di 15mm. L'ugello ha tre file dei diametri nominali vacillati di 1.32mm e di una distanza concentrare di 3.2mm. C'è uno da ogni lato dell'ugello. I piccoli fori serviscono da fori della guida mantenere la combustione della fiamma e la tolleranza dimensionale è ±5%;
3. Il regolatore importato di portata in peso regola il gas ed il flusso d'aria e l'accuratezza leggente non è di meno di 1,5%;
4. ha importato la valvola di riduzione della pressione può fornire una pressione dello sbocco di 0.1Mpa±3pa;
5. il manometro importato, può fornire il campo di pressione 0-200kpa;
6. termocoppia importata di Omega con un diametro di 1.5mm per la calibratura di temperatura del bruciatore;
7. Può fissare il tempo bruciante della prova ed automaticamente tagliano il gas;
8. il software della prova di norma, può visualizzare la temperatura di calibratura del bruciatore, il flusso del propano, flusso d'aria;
9. La prova è applicabile ai cavi con una tensione nominale di 0.6/1.0 chilovolt e sotto;
10. Durante la prova, la corrente ha usato per ispezione di continuità attraverserà tutti i conduttori del cavo. Questa corrente è fornita da un trasformatore trifase della stella. Il trasformatore ha capacità sufficiente di mantenere la tensione di prova richiesta quando la corrente di perdita è permessa. All'altro estremo del campione, ogni conduttore o ogni insieme dei conduttori è collegato ad un dispositivo di puntamento (indicatore del LED) per formare una corrente attraverso cui i dati possono essere ottenuti in software;
11. La regolazione di tensione può essere inserita dal computer, automaticamente ha fissato il valore di tensione. La tensione può anche essere regolata tramite i bottoni del pannello;
12. La protezione della corrente del circuito della prova adotta un fusibile e si conforma al tipo di D II ha specificato nel GB 13539,5. Fusibile 2A standard. Facile sostituire. Ed utilizzi gli interruttori miniatura importati per proteggere ogni circuito della prova;
13. I dati del cavo della prova tutti di tensione e della corrente sono passati tramite lo strumento secondario, digitalmente visualizzato, l'accuratezza corrente della prova è 0.001A e la corrente reale è 0.25A è la migliore corrente della prova;
14. I dati in tempo reale di misura di tutte le correnti e tensioni sono raccolti dal computer e generano le curve di tensione e della corrente, mostranti le curve di tensione e della corrente degli stati di ogni cavo sotto tiro e determinanti la prestazione della resistenza al fuoco. Ulteriore analisi del cavo in funzione di tempo del fuoco può essere fatta. I dati finali sono memorizzati in una base di dati di computer e un rapporto standard è generato per accesso facile;
15. La calibratura della temperatura della fiamma prima della prova, la termocoppia corazzata importata è calibrata, la temperatura di calibratura è raccolta dal computer per almeno 10 minuti ed il modo del fuoco è selezionato nel computer. Secondo il modo del rifornimento del fuoco, il computer esegue il calcolo di campionatura e di differenza dell'equilibrio secondo la temperatura raccolta e fa un rapporto di verifica. Conservi il rapporto ed immagazzinilo nella base di dati per assicurare l'affidabilità e l'autorità della verifica;
16. Durante la prova, il gas e l'aria ausiliaria sono entrambi i regolatori di portata in peso ed il dispositivo Venturi è mescolato, il computer controlla automaticamente la valvola di ammissione ed i dati sono registrati in tempo reale nella base di dati. Il computer controlla automaticamente il gas ed il rapporto di aria ausiliario per fare la combustione completamente, producendo una fiamma stabile e stabilizzando la temperatura della fiamma;
17. Quando il circuito è stimolato normalmente, ogni circuito adotta l'indicatore luminoso importato. Quando la linea è incompleta nella circostanza della fiamma, l'indicatore corrispondente del circuito è estinto. Il computer determina automaticamente lo stato corrente e controlla l'allarme sano e leggero.

Applicazione: Il tester del fuoco della fune e del cavo è usato per provare la resistenza al fuoco del cavo a collegamenti o a griglia e le ustioni in una fiamma meno di 750 di ° C e 950 ° C per verificare l'integrità del cavo per mantenere il circuito.



Norme

IEC: 60331-11&12:2002 DI IEC, 60331-21~23:1999 DI IEC
La prova di IEC 60331 per i cavi elettrici negli stati dell'abete gira intorno all'integrità
Fuoco della parte 11 di IEC 60331 da solo ad una temperatura della fiamma almeno di 750˚C
Cavi della parte 21 di IEC 60331 di tensione nominale fino a e includendo 0.6/1kV
Fuoco della parte 12 di IEC 60331 con scossa ad una temperatura della fiamma almeno di 830˚C
Parte 31Fire di IEC 60331 con i cavi di scossa di tensione nominale fino a e includendo 0.6/1kV
Dimensione: 1750 millimetri (w) x 680 millimetri (D) x 1400 millimetri (H)
Peso: 160kg



Requisiti dell'installazione

Elettrico: CA 380V trifase, 50/60Hz, 30A
Temperatura ambiente: 10°C di funzionamento a 35°C
Sala di collaudo: 3.000 millimetri (w) x 3.000 millimetri (D) x 3,000mm (H)
Gas: Aria e propano

Prova Equipment.pd di infiammabilità dei cavi e delle funi…
