Luogo di origine: | La Cina |
Marca: | SKYLINE |
Certificazione: | CE |
Numero di modello: | SL-BS6387 |
Quantità di ordine minimo: | 1 UNITÀ |
---|---|
Imballaggi particolari: | CASE DI LEGNO COMPENSATO |
Tempi di consegna: | 15 giorni del lavoro |
Norma: | BS6387 | Fonte di calore: | I 650. °C del ± 40 di C - 3 ore |
---|---|---|---|
Campione del cavo: | 1200mm | Tensione di prova: | 200~1000V regolabile |
Evidenziare: | Camera di prova di infiammabilità,Apparecchiatura della prova di infiammabilità |

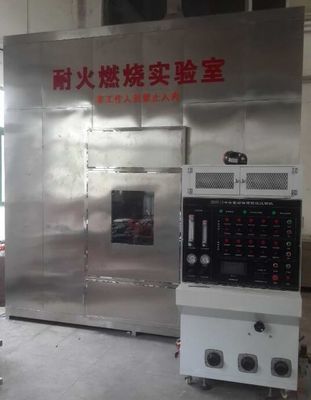

Dispositivo della prova BS6387 per cavo richiesto di mantenere gli stati di integrità del circuito sotto tiro
Riassunto
Questo dispositivo della prova per resistenza a fuoco dei cavi richiesti
per mantenere gli stati di integrità del circuito sotto tiro. È applicabile ai cavi di
tensione nominale che non supera 600/1 000 di V e del diametro esterno più di meno di o
uguagli a 20 millimetri.
Aderisce a BS6387 standard
La prova arresa questa norma britannica è applicabile ai cavi che hanno due o più
conduttori isolati, indipendentemente da fatto che i cavi incorporano l'altro metallico
elementi quale il conduttore di protezione dell'armatura, dello schermo o del circuito. La prova è inoltre
applicabile ai cavi che hanno un conduttore isolato a condizione che il cavo
comprende almeno altro un elemento metallico. La prova non è applicabile a
cavi che hanno un conduttore isolato ma non altro elemento metallico
Composizione nell'attrezzatura
1.Resistance per infornare da solo prova
La resistenza per infornare il banco di prova comprende la seguente parte: sistema di appoggio di cavo, dispositivo di rilevazione continuo, fonte di calore.
Sistema di appoggio di cavo: Il cavo collare lateralmente i rivestimenti del cavo tramite le clip. La parte media del cavo è riparata da due anelli del metallo (distanza 300mm di distanza) e l'anello del metallo è collegato alle altre parti di metallo del dispositivo. Il dispositivo di sostegno di cavo è indicato nella figura 1. Per i cavi senza diametro dell'armatura meno di 10mm, o altri cavi che hanno spostamento significativo durante la prova, ci sono 3 anelli del metallo, ciascuno riparato all'anello originale del metallo di circa 150mm.
2. Dispositivo di rilevazione continuo: Lasci il passaggio corrente con tutti i centri del cavo, un trasformatore stella-collegato trifase o tre trasformatori monofasi (o un trasformatore monofase se la prova è un cavo unipolare) e c'è abbastanza la capacità di mantenere una corrente massima permessa di perdita di 3A alla tensione di prova. Colleghi una lampada ad ogni cavo del centro all'altro estremo del cavo ed applichi una corrente di approssimativamente 0.25A alla tensione nominale del cavo.
fonte 3.Heat:
1. il calore è un bruciatore a gas tubolare di lunghezza da 610 millimetri che può fornire con forza il metano e fiammeggiare intensivo.
2. misura di temperatura: Un termometro del diametro di 2mm è disposto vicino alla presa d'aria, parallelizza al bruciatore superiore a 75mm
3. temperatura della fiamma e tempo della prova: (vedi il grado di combustione BS6387)
I 650. °C del ± 40 di C - 3 ore
B 750. °C del ± 40 di C - 3 ore
C 950. °C del ± 40 di C - 3 ore
S 950. °C del ± 40 di C -20 minuti
4. Campione del cavo: Il campione è una sezione del prodotto finito, meno di 1200 millimetri e 100 millimetri di strato della copertura e della guaina sono rimossi ad entrambe l'estremità. I cavi all'estremità del cavo dovrebbero essere conforme ai collegamenti elettrici.
5. tensione di prova: 200~1000V regolabile
Che cosa sono i tipi differenti di prove di fuoco?
Prova di fuoco – quali la reazione e resistenza a prova di fuoco dei materiali e strutture e la prova di prestazione della soppressione del fuoco delle componenti e sistemi (per esempio estintori e spruzzatori), della rilevazione e sistemi e cavi di allarme e dei sistemi di ventilazione di calore e del fumo.
