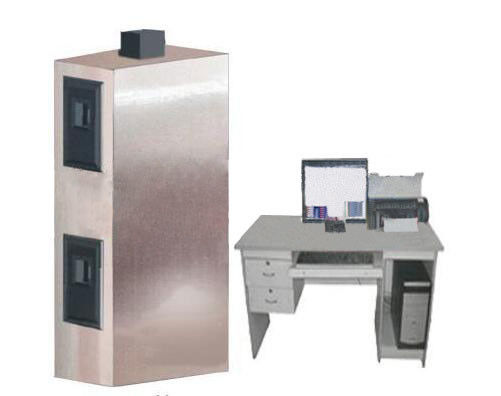

Il cavo dell'UL 1666 ha installato verticalmente in macchina di prova del fuoco delle assi
Norme di prova
UL1666, ANSI/ASTM D 5207 & UL 1581, ANSI/ASTM D 5025
UL1666><>
Parametri
1. manometro U tipo: pressione della camera di misura mantenuta a 0-12PA;
2. Igrometro: temperatura ed umidità della camera di misura;
3. La struttura della camera: la struttura globale del muro di cemento dal mattone, il primo strato è 1.22M, il secondo strato è 3.66M, la cima è 2.24M. Dimensioni esterne: 7.12M alto x1.3M ampio x2.5M lungamente;
4. La struttura della parete è una densità di 106lb/pi3 (1698kd/m3) di calcestruzzo, la conducibilità termica (k) a ℃ 21,1 per il 0.38Btu (0.055W/Mk);
5. Il primo e secondo strato dal peso ordinario spesso 203mm della composizione del cemento. Il tetto è fatto della parete per assicurare la sua tenuta;
6. Il foro di misurazione nel secondo strato deve essere sopra il foro verticale del foro di misurazione di primo strato (305mm da 610mm), ogni foro è 203mm dietro la scatola e 102mm dal lato della scatola.
Dispositivo di accensione
1. Un tubo d'acciaio di pollice di 1/2, un gomito del tubo di pollice di 1/2 e un disco d'acciaio di dispersione dell'accensione sono installati e un misuratore di portata del propano è installato al posto in cui il gas è iniettato.
2. Fan: Installi l'aspiratore e l'anemometro allo sbocco della scatola della prova.
3. Fonte di combustione: Il gas ha fornito alla candela deve essere propano del grado di CP ed il calore per piede cubico è di 2500 BTU.
4. Aspiratore e tubo di trasporto: Il tubo di trasporto d'acciaio è installato al centro della cima della scatola della prova. L'aspiratore è collegato al tubo di trasporto.
6. Strumenti della prova di portata e di temperatura: Otto 28 il tipo speciale termocoppie della guaina del nichel è disposto nel secondo carro armato, una termocoppia è disposta nel primo carro armato e un tipo speciale 28 termocoppia della guaina del nichel è disposto sul primo piano. Il centro del soffitto estende 1 perpendicolare 1/16 del ± (± 25,4 1,6 millimetri) fino il soffitto e la termocoppia è collaudata prima che la temperatura della camera di prova sia determinata.
7. La sonda bidirezionale di velocità del vento è disposta all'orizzontale ed al centro verticale della prima scanalatura e la sonda di misurazione della velocità è collegata ad un manometro elettronico per ottenere la pressione differenziale.
8. Strumento dell'acquisizione dei dati: Lo SpA ed il computer sono utilizzati. Il sistema dell'acquisizione dei dati digitale raccoglie e registra la velocità dell'aria al foro dell'entrata ed alla temperatura della termocoppia del secondo foro di strato ogni 5 secondi e visualizza la curva.
Che cosa sono i tipi differenti di cablaggi?
I cavi pricipalmente sono usati per portare i segnali delle telecomunicazioni ed elettrici. Ci sono vari tipi di cavi, compreso il cavo di twisted pair, il cavo coassiale, il multi cavo del conduttore ed il cavo a fibre ottiche. Un cavo di twisted pair ha due cavi torti intorno ad a vicenda e pricipalmente è usato ai segnali di trasporto.
